비접촉식 마그네틱 변위센서

GYMS Probe

센서 헤드부를 콤팩트하게 설계
IP67 설계를 통해 내구성 강화

・외장 컨트롤러 타입
・외부 컨트롤러 조합으로 아날로그 출력, 디지털 출력 가능
・마스터 모듈(옵션)과 조합하여 CC-Link, PROFIBUS, EtherNet/IP, EtherCAT 구축 가능
・선형성 ±0.025%로 정밀도 향상

■ Specification

선형성	±0.025% FS이하 TYP
분해능	0.01%FS 이하(아날로그) 0.1mm(디지털)
반복 정밀도	±0.01% FS 이하
온도 특성	±40ppm FS/℃ 이하
내압	35MPa(프로브 로드부)
사용 온도 범위	-20℃ ~ +80℃
보관 온도 범위	-40℃ ~ +80℃
내진	6G(또는 40Hz 2mm PP)
내충격	50G(2msec)
보호등급	IP67

・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용 됩니다.
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.

♦ 조합 컨트롤러

・아날로그 출력형 : GYHC
・디지털 출력형 : GYDC-S1, GYDC-05
・IRDS-GY : 마스터 모듈 IRDM과 조합하여 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet / IP , EtherCAT 시스템 구축 가능

■ Model



① 유효거리 : 15 ~ 3000mm

② 헤드부 데드존
S : 50mm(표준)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.

③ 선단부 데드존
S : 70mm / 90mm / 100mm(표준)
・⑤에서 지정하는 마그네트(플로트)로 표준 치수가 정해집니다.

선단DZ	마그네트	플로트
70mm	M2PN, M0SM, M0LM, M3, M11N, BA	F25N, F28N
90mm		F28S, F30S
100mm	T144, T163	F40S, F42S, F50S, F54S

□ : □mm(문의)
・마그넷(플로트)과의 조합으로 대응할 수 있는 치수가 다릅니다.

④ 고정부 나사 / 로드 직경
J8 : M20 x P1.0, 로드 직경 Ø8 (표준)
L8 : M16 x P2.0, 로드 직경 Ø8
E8 : M20 x P1.5, 로드 직경 Ø8
N : M18 x P1.5, 로드 직경 Ø10
U : 3/4-16UNF-3A, 로드 직경 Ø10
K6 : M16 x P1.5, 로드 직경 Ø6
・스트로크가 1001mm 이상인 경우는, 로드 직경 Ø10를 권장합니다.

⑤ 마그넷 / 플로트

마그넷	플로트
M2PN : No.2PN 마그넷(표준)	F28S : Ø28 SUS316L 플로트
M0SM : No.ØSPM 마그넷	F30S : Ø30 SUS316L 플로트
M0LM : No.ØLPM 마그넷	F40S : Ø40 SUS316(B) 플로트
M3 : No.3 마그넷	F42S : Ø42.5 구 SUS316 플로트
M11N : No.11N 마그넷	F50S : Ø50 SUS316L 플로트
T144 : No.T14-M4 마그넷	F54S : Ø54 SUS304 플로트
T163 : No.T16-M3 마그넷	F25N : RF-A10 플라스틱 플로트
BA : No.2 KYN - 17 - LG	F28N : RF-A6 플라스틱 플로트

・상기 이외의 마그넷 / 플로트는 별도 상담
・이 형식은 프로브와 조합하는 자석 / 플로트만 지정합니다.
・스트로크가 2001mm 이상인 경우에는 "NO.2 KYN-17-LG" 마그넷을 권장합니다.

⑥ 케이블 연결
CN : connector(STD)
G□F : pigtail / cable end : free
G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m, 최대 10m)

⑦ 위치 출력
00 : 컨트롤러 별도 배치 타입(컨트롤러 사양에 따라 다름)

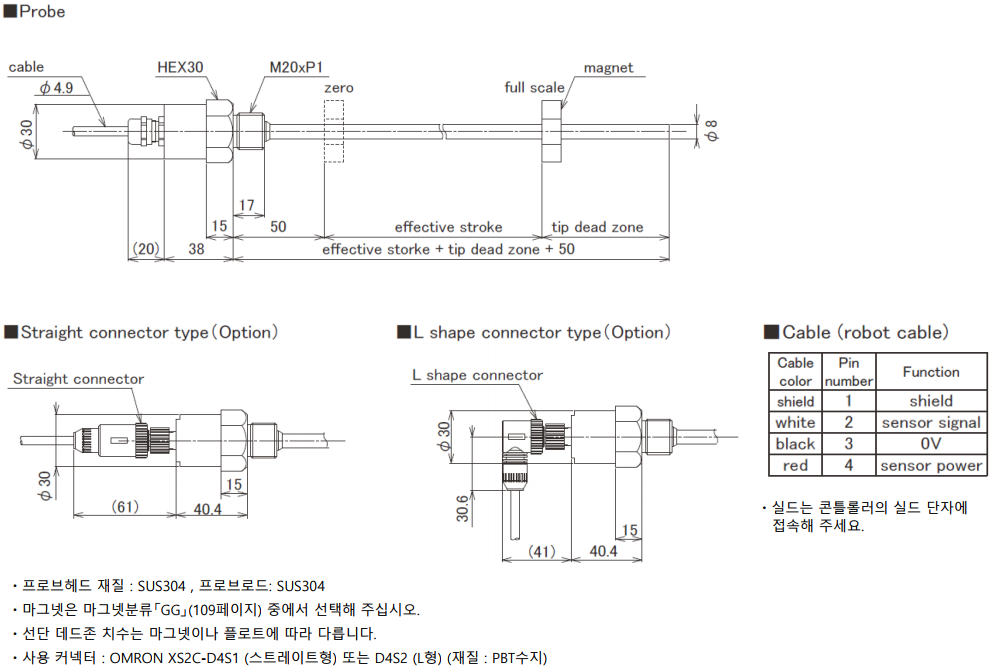

■ Dimension
