GYPMR SERIES
SANTEST
,
계측센서
,
마그네틱변위센서
,
SANTEST
측정 길이 : 20 ~ 2000mm
선형성:±0.05% FS이하 TYP
출력 타입: 컨트롤러 별도 배치 타입
선형성:±0.05% FS이하 TYP
출력 타입: 컨트롤러 별도 배치 타입
추천 및 연관 제품
TAG : 마그네틱변위센서,자왜식변위센서,SANTEST
Product Details
비접촉식 마그네틱 변위센서
GYPMR Probe
센서 헤드 콤팩트 타입
・유압 실린더 내 장착 시 장착 기기의 전체 길이를 보다 짧게 가능
・외부 컨트롤러 조합으로 아날로그 출력, 디지털 출력 가능
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용 됩니다.
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
♦ 조합 컨트롤러
・아날로그 출력형 : GYHC
・디지털 출력형 : GYDC-S1, GYDC-05
■ Model
① 유효거리 : 20 ~ 2000mm
② 헤드부 데드존
S : 20mm(표준)
28mm(소형 Ti 플로트 사용시)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm(표준)
・⑤에서 지정하는 마그네트(플로트)로 표준 치수가 정해집니다.
□ : □mm(문의)
・마그넷(플로트)과의 조합으로 대응할 수 있는 치수가 다릅니다.
④ 고정부 나사 / 로드 직경
P8 : O링 장착, 로드 직경 Ø8(표준)
⑤ 마그넷 / 플로트
・상기 이외의 마그넷 / 플로트는 별도 상담
⑥ 케이블 연결
G□F : pigtail / cable end : free
G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
⑦ 위치 출력
00 : 컨트롤러 별도 배치 타입(컨트롤러 사양에 따라 다름)
■ Dimension
GYPMR Probe
센서 헤드 콤팩트 타입
・유압 실린더 내 장착 시 장착 기기의 전체 길이를 보다 짧게 가능
・외부 컨트롤러 조합으로 아날로그 출력, 디지털 출력 가능
■ Specification
| 선형성 | ±0.05% FS이하 TYP |
| 분해능 | 0.01%FS 이하(아날로그) 0.1mm(디지털) |
| 반복 정밀도 | ±0.01% FS 이하 |
| 온도 특성 | ±45ppm FS/℃ 이하 |
| 내압 | 35MPa(프로브 로드부) |
| 사용 온도 범위 | -20℃ ~ +80℃ |
| 보관 온도 범위 | -40℃ ~ +80℃ |
| 내진 | 6G(또는 40Hz 2mm PP) |
| 내충격 | 20G(2msec) |
| 보호등급 | IP64 |
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
♦ 조합 컨트롤러
・아날로그 출력형 : GYHC
・디지털 출력형 : GYDC-S1, GYDC-05
■ Model
① 유효거리 : 20 ~ 2000mm
② 헤드부 데드존
S : 20mm(표준)
28mm(소형 Ti 플로트 사용시)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm(표준)
・⑤에서 지정하는 마그네트(플로트)로 표준 치수가 정해집니다.
| 선단DZ | 마그네트 |
| 70mm | MG178, M2PN, M11N |
| 100mm | T144, T163 |
・마그넷(플로트)과의 조합으로 대응할 수 있는 치수가 다릅니다.
④ 고정부 나사 / 로드 직경
P8 : O링 장착, 로드 직경 Ø8(표준)
⑤ 마그넷 / 플로트
| 마그넷 |
| MG178 : No.178 마그넷(표준) |
| M2PN : No. 2PN 마그넷(스트로크 1000mm 이하) |
| M11N : No.11N 마그넷(스트로크 1000mm 이하) |
| T144 : No.T14-M4 마그넷 |
| T163 : No.T16-M3 마그넷 |
⑥ 케이블 연결
G□F : pigtail / cable end : free
G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
⑦ 위치 출력
00 : 컨트롤러 별도 배치 타입(컨트롤러 사양에 따라 다름)

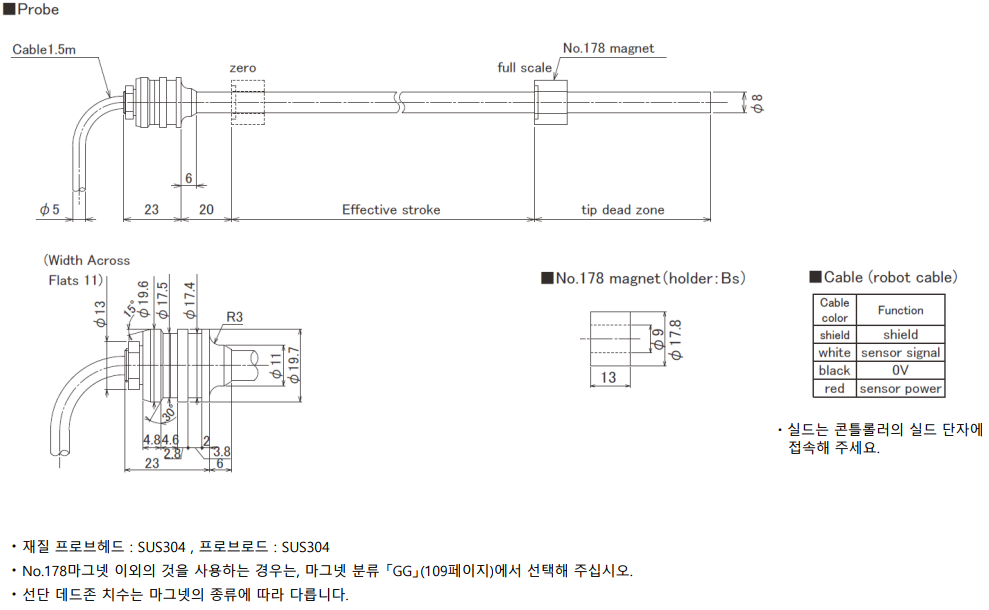

■ Dimension
