X-6A-D106-H42
XJC
,
계측센서
,
로드셀
,
다축로드셀
6축 로드셀
Fx : 50N~200N
Mz : 1.5N.m~6N.m
Fx : 50N~200N
Mz : 1.5N.m~6N.m
연결 가능한 인디게이터
Product Details
다축로드셀/6축로드셀
- 일체형 콘넥터로 사용이 편리
- 스트레인게이지 방식을 적용, 고정밀
- 고저온 온도 보상, 온도 특성이 좋음
- 구조적 분리 구조를 적용하여 장기적 누적 오차가 적음
- 상.하부 플랜지면이 설치되어 구조가 안정적이고 강성이 큼
| 사양 |
| 비선형성 | ≤0.5%F.S. | 반복성 | ≤0.05%F.S. |
| 제로밸런스 | ±5%F.S. | 작동 온도 범위 | -20~80°C |
| 보상 온도 범위 | -10~40°C | 절연 저항 | ≥2000MΩ/50VDC |
| 인가전압 | 5-10VDC | 최대 과부하 | 200%F.S. |
| 출력 온도 변화 | ≤0.1%F.S./10°C | 영점 온도 변화 | ≤0.1%F.S./10°C |
| 축의 누적 오차 | ≤3-5%F.S. | 보호 등급 | IP65 |
| 케이블 | Ø4.5X3m+Lemo14PIN콘넥터(Option) | ||

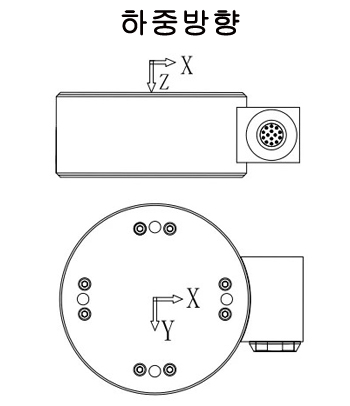

| 외형도 |
| 용량 | Fx | Fy | Fz | Mx | My | Mz | 정격출력 | 재질 |
| 50N | 50N | 50N | 1.5N.m | 1.5N.m | 1.5N.m | F:0.5~1.0mV/V Mx-z:0.7~1.5mV/V |
알루미늄 | |
| 100N | 100N | 100N | 3N.m | 3N.m | 3N.m | |||
| 200N | 200N | 200N | 6N.m | 6N.m | 6N.m |
| 콘넥터사양 | |||
| PIN1 | Exc+ | PIN8 | Fz- |
| PIN2 | Exc- | PIN9 | Mx+ |
| PIN3 | Fx+ | PIN10 | Mx- |
| PIN4 | Fx- | PIN11 | My+ |
| PIN5 | Fy+ | PIN12 | My- |
| PIN6 | Fy- | PIN13 | Mz+ |
| PIN7 | Fz+ | PIN14 | Mz- |
