X-2A-D54-H54
XJC
,
계측센서
,
로드셀
,
다축로드셀
2축 로드셀
Fx : 300kg~500kg
Mz : 20N.m~30N.m
Fx : 300kg~500kg
Mz : 20N.m~30N.m
Product Details
다축로드셀/2축로드셀
● 저항식 스트레인 방식의 원리에 따른 고정밀도
● 이방향(2방향) 힘 구조
● 자체 보상형 스트레인 게이지로 인한 우수한 온도 특성
● 미세한 누화(crosstalk) 오류, 뛰어난 장기 안정성
● 과부하 보호 기능
● 안정적인 구조와 높은 강성
| 사양 |
| 비선형성 | ≤0.2%F.S. | 반복성 | ≤0.05%F.S. |
| 제로밸런스 | ±5%.S. | 작동 온도 범위 | -20~80°C |
| 보상 온도 범위 | -10~40°C | 절연 저항 | ≥2000MΩ/50VDC |
| 인가전압 | 5-10 VDC | 최대 과부하 | 300%FS |
| 출력 온도 변화 | ≤0.5%F.S./10°C | 영점 온도 변화 | ≤0.5%F.S./10°C |
| 축의 누적 오차 | ≤0.5%F.S. | 보호 등급 | IP65 |
| 케이블 | Ø3x3m(2 Cables) | ||

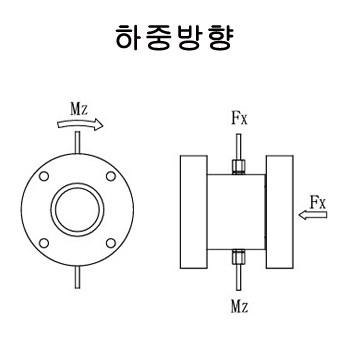

| 외형도 |
외형도외형| Capacity | Fx | 300kg | 500kg | Material |
| Mz | 20N.m | 30N.m | Aluminum alloy | |
| Rated output | 0.5-1.5mV/V | Stainless stee | ||
| Cable color code | ||||
| Fx | Exc+ | Red | Exc- | Black |
| Sig+ | Green | Sig- | White | |
| Mz | Exc- | Red | Exc- | Black |
| Sig+ | Green | Sig- | White | |
