X-X02
XJC
,
계측센서
,
로드셀
,
각형빔타입로드셀
용량 : 0.3kg~10kg
비선형 : 0.02%
외형 사이즈 : 70mm x 15mm x 22mm
비선형 : 0.02%
외형 사이즈 : 70mm x 15mm x 22mm
Product Details
압축형 로드셀
*제품의 사양은 성능 개선을 위해 예고 없이 변경 될 수 있습니다.
- 고정밀 스트레인 게이지
- 0-10kg 범위의 힘 측정
- 높은 정밀도와 높은 안정성
- 컴팩트 사이즈로 설치 및 사용이 편리
| 사양 |
| 정격용량 | 0.3kg, 1kg, 2kg, 3kg, 5kg, 10kg | 재질 | 알루미늄 합금 |
| 비선형 | 0.02% F.S. | 정격출력 | 1.0±0.2mV/V(0.3kg) 2.0±0.2mV/V(other) |
| 작동전압 | 5-10 VDC | 최대작동전압 | 10 VDC |
| 히스테리시스 | 0.02% F.S. | 보상온도범위 | -10~40℃ |
| 반복성 | 0.02% F.S. | 작동온도범위 | -20~60℃ |
| 입력임피던스 | 400±50Ω | 절연저항 | ≥5000ＭΩ/100VDC |
| CREEP(30분) | 0.02% F.S. | 출력임피던스 | 350±5Ω |
| 영점 출력 | ±0.04mV/V | 출력에 대한 온도 영향 | 0.02% F.S./10℃ |
| 허용과부하 | 120% F.S. | 온도가 제로에 미치는 영향 | 0.02% F.S./10℃ |
| 케이블 사이즈 | Ø3x0.45m | 수명 | 전 범위 100만회 이상 |
| 케이블 연결 | EXC+: Red , EXC-: Black, SIG+: Green, SIG-: White | ||

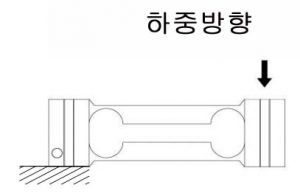

| 외형도 |
