DIGITAL GAUGE LT80-NE

메인 모듈(MG80-MA), 카운터 모듈(MG80-CM), 입출력 모듈(LZ80-K)로 구성된 인터페이스 장치에  대한 다양한 기능 설정을 수행하는 디스플레이 장치

LT80 명확하고 사용하기 쉬운 HMI 기능
7인치 터치스크린 LCD 디스플레이(1024x600)
디양한 측정 모드(전류값, MIN, MAX PP, ADD/SUB) 또는 상태 비교기 기능을 사용하여 불량 부품 식별, 추세 관리, 부품 정렬 및 공차 판단에 사용 가능
I/O 상태를 표시
3가지 데이터 저장 및 매개변수 설정 옵션(SD 카드, USB, Ethernet)
다국어 지원(일본어, 영어, 독일어)

MG80 확장형 다축 측정 모듈 시스템
최대 32개의 Magnescale DK 또는 DT 시리즈 게이지 연결(MT 어댑터를 통해)
설치가 용이한  DIN 레일 마운트(MG80, LZ80)
고속 래치(MG80-LM 래피 모듈을 통해)

- 리니어 또는 로터리 인코더를 연결하여 동기화된 각도 및 위치 측정가능
- 최대 16축
- A/B Quadrature  인코더 신호(EIA-422 호환)  필요
- 특정 각도 또는 거리의 데이터 LT80 저장 함

LZ80 I/O 모듈
입력 8개, 출력 8개 장착
LT80에서 자유롭게 기능을 할당할 수 있습니다
하나의 MG80-MA에 최대 2개 MG80 I/O 모듈 연결

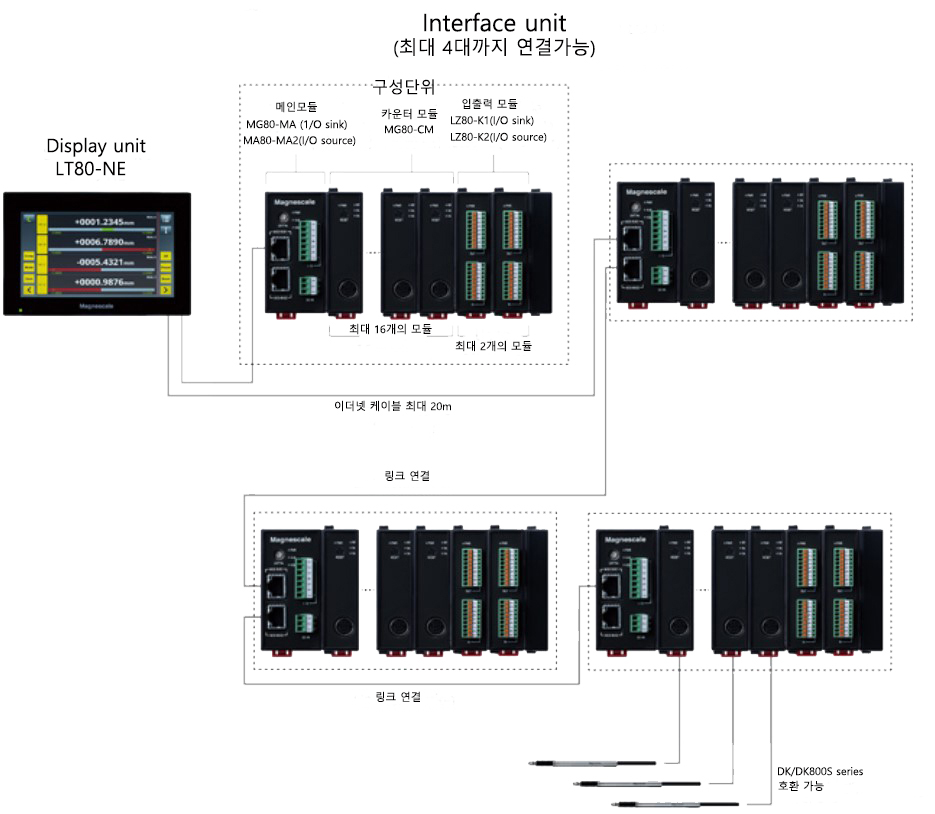

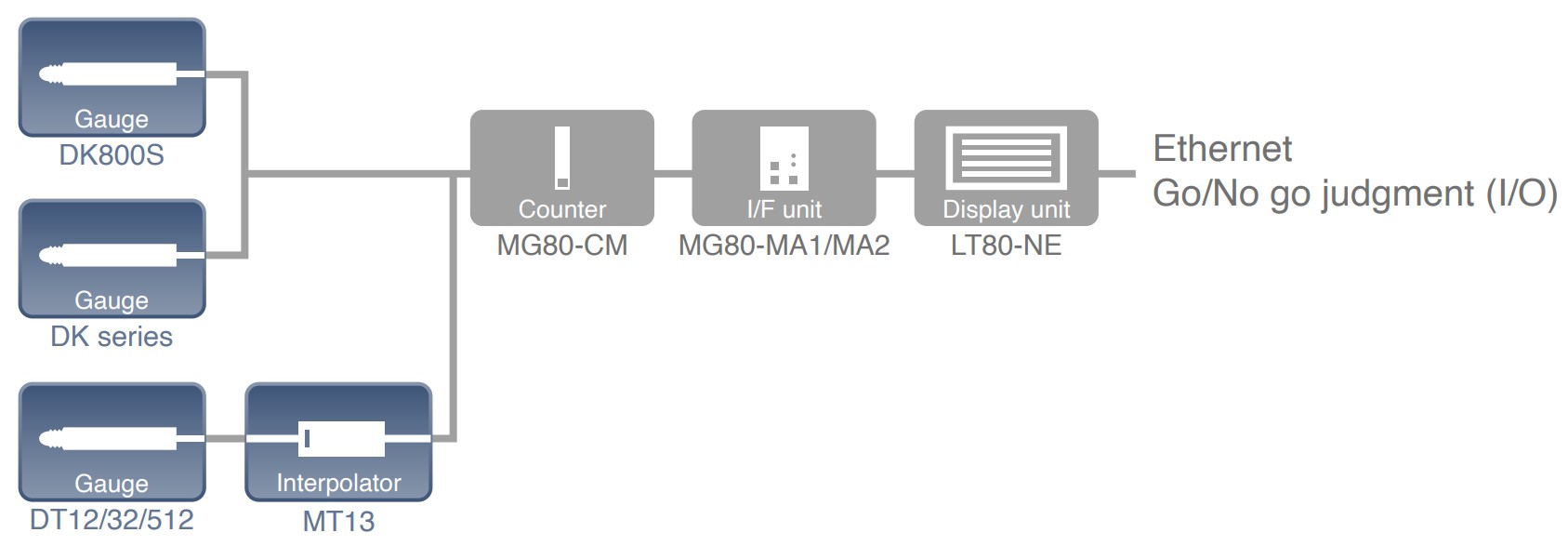

연결구성도

사양

디스플레이 유닛
모델		LT80-NE
전력 소비		14W 이하
연결 가능한 최대 단위		MG80-MA 4개 *1
측정 화면	측정 표시	2, 4, 6, 8 또는 16채널의 측정값 표시, 알람 표시, 비교기 그룹, 측정 모드, 측정 막대 그래프, 재설정, 사전 설정
	I/O 정보	I/O 상태 모니터링(디스플레이 유닛 및 메인 모듈의 모든 I/O)
설정 메뉴	측정 단위 설정	MG80-CM에 연결된 참조점이 있거나 없는 해상도, 방향
	디스플레이 설정	표시할 채널 수 설정: 2, 4, 8 또는 16채널
	측정 모드	각 채널의 측정모드 설정(전류, MAX, MIN, PP)
	비교기 값 설정	채널당 2단계로 구성된 8개 그룹 또는 4단계로 구성된 8개 그룹 각 CH의 기본 설정
	I/O 설정	LT80-NE의 I/O 기능 할당, 연결된 LZ80-K의 I/O 기능 할당, 기준점 검출, 리셋, 프리셋, 비교기 출력, 알람, 기준점 통과, 각 채널 주소, 측정 모드 변경
	계산	MG80-MA 모듈당 최대 16가지의 추가/빼기 계산 조합
유지 보수 디스플레이		본체 정보, 서비스 이용 안내 (LT80, MG80 소프트웨어 업데이트)
일반 I/O		포토 커플러 절연 4개 입력 및 4개 출력(기능은 메인 유닛에서 설정)
인터페이스 커넥터		제어용: RJ45x1(차폐 호환) 데이터용: RJ45x2(차폐 호환) SD 카드 슬롯 x 1, USB A 커넥터 x 1
전원 입력 커넥터		단자대 x 1(3극), DC잭(EIAJ4) x 1
*1 MG80-MA 전용 포트와 MG80-MA의 LINK 기능을 사용할 경우

메인 모듈
모델	MG80-MA1/MG80-MA2
전력 소비	2.4W 이하
최대 연결 가능 유닛	MG80-CM 16대, LZ80-K 2대 *1
입출력	7극 커넥터 포토커플러 절연 4입력 1출력 MG80-MA1 : 전류싱킹형 MG80-MA2 : 전류소스형
인터페이스 커넥터	데이터용 : RJ45 x 2 (차페물 호환)
통신 프로토콜	100BASE-TX
전송속도	100Mbit/s
최대 케이블 길이	20m (CAT5e 차폐형 권장 *2 )
설정 메뉴	단위 번호 설정을 위한 회전 스위치
*1 MG80-MA1/MA2당. 전체 시스템 최대: MG80-MA1/MA2 4개, MG80-CM 32개, LZ80-K 8개. *2 통신 케이블은 고객이 제공해야 합니다.

카운터 모듈
모델	MG80-CM
전력 소비	2.0W 이하 (측정단위 제외)
호환 측정 단위	DK 시리즈, DT 시리즈(MT 통해)
경보	주파수 응답 초과, 측정 장치 연결 안 됨, 케이블 파손

래치 모듈
모델	MG80-LM
데이터 새로 고침 속도	100µs(측정 데이터 수집만 해당) 400µs( 기준점, 계산, 비교기 기능, Max, Min, P-P 등 모든 기능에 적용)
전력 소비	2.0W 이하 (인코더 제외)
인코더 신호 입력	A/B/Z(기준점) 전압차동선 수신기(EIA-422 호환)
A/B 신호 입력 최소 위상차	50ns
연결된 인코더에 대한 전원 공급	DC5V 500mA(최대)
경보	입력 응답 주파수 초과, 인코더 연결 안됨, 케이블 파손

I/O 모듈
모델	LZ80-K1/LZ80-K2
전력 소비	2.0W 이하
입출력	9극 커넥터 × 2 포토커플러 절연 8입력, 8출력 LZ80-K1: 전류싱크 LZ80-K2: 전류소스

LT80/MG80/LZ80
전원 전압	전압 : 10.8~26.4V
작동 온도/습도 범위	0 ~ +50℃ (결로가 없을 것)
보관 온도/습도 범위	-20 ~ +60℃ (20 ~ 90%RH)
*기능에 대한 자세한 내용은 LT80 사용 설명서(버전 1.04.00 이상)를 참조하세요. Magnescale은 사전 통지 없이 제품 사양을 변경할 권리가 있습니다.

Dimensions
