AT_P SERIES

SOLATRON , 계측센서 , 접촉식 변위센서 , LVDT_솔라트론

측정범위 : ± 1, ± 1.5, ±2.5, ± 5, ± 10mm
선형성 : 1~10 μm
일반적인 반복성 : 0.05 μm
보호등급 : IP50(완전 밀폐형 옵션 사용 가능)

카탈로그 메뉴얼 도면

Product Details

AT/P SERIES
LVDT 게이지 프로브_Feather Touch 공압 푸시
Feather Touch LVDT 프로브는 유리, 얇은 부분, 의약품 및 작은 전기 기계 부품과 같은 섬세한 표면을 측정하도록 설계되었습니다. 기존의 LVDT 측정 프로브는 0.7N의 힘을 발휘하는 반면, LVDT Feather Touch 프로브는 수평으로 작동할 때 0.18N에 불과합니다.

± 1,± 1.5, ± 2.5, ± 5, ± 10mm 변위 트랜스듀서 측정 범위
0.18N의 표준 접촉 센서 팁 힘(옵션 사용 가능)
정밀 측정의 0.5%보다 우수한 선형성
0.05 μm 이상의 반복성 정밀도
사용 가능한 다양한 접촉식 센서 팁
공압 작동
IP50 밀폐(완전 밀폐형 옵션 사용 가능)
뛰어난 사이드로드 성능을 가진 유도형 센서
LVDT(Linear Variable Differential Transformer) 또는 하프 브리지 옵션
진공 수축과 함께 사용할 수 있는 변위 센서

Specifications

Pneumatic Axial Cable Feather Touch	AT/1/P	AT/1.5/P	AT/2.5/P	AT/5/P	AT/10/P	AT/5/1/P
Pneumatic Radial Cable Feather Touch	ATR/1/P	ATR/1.5/P	ATR/2.5/P	ATR/5/P	ATR/10/P	ATR/5/1/P
측정 범위(mm)	±1	±1.5	±2.5	±5	±10	±1
선형성(% of Reading)Note1	0.50	0.50	0.50	0.50	0.70	0.50
선형성 (µm) Noet1	1	1.5	2.5	5	10	5
최대 반복성 (µm) Note2	0.15	0.15	0.15	0.15	0.15	0.15
일반적인 반복성(µm) Noet3	0.05	0.05	0.05	0.07	0.10	0.05
Pre Travel (mm)	0.15	0.15	0.15	0.15	0.15	0.15
Post Travel (mm)	0.85	0.85	0.85	0.85	0.85	0.85
Pre Travel 조정범위(mm) (Spring Push Only)	1.00	1.50	1.50	1.50	None	None
Tip 힘 (N)	0.70
온도 계수 %FS/°C	0.1
보호등급	IP 50
작업 온도	+5°C to +80°C
저장 온도	-20°C to +80°C
PROBE 수명	애플리케이션에 따라 최대 1억 사이클, 대부분의 애플리케이션에서 일반적으로 1천만 사이클까지 가능
PROBE 재질	Stainless Stee
Probe Tip Options	Nylon, Ruby, Silicon Nitride, Tungsten Carbide
Gaiter	Fluoroelastomer or Silicon
케이블 타입	PUR

Note 1: Accuracy is either μm or % reading, whichever is greater
Note 2: Repeated operation against a carbide target with side load applied to the tip, max - min result
Note 3: Repeated operation against a carbide tip standard deviation from average (68%)

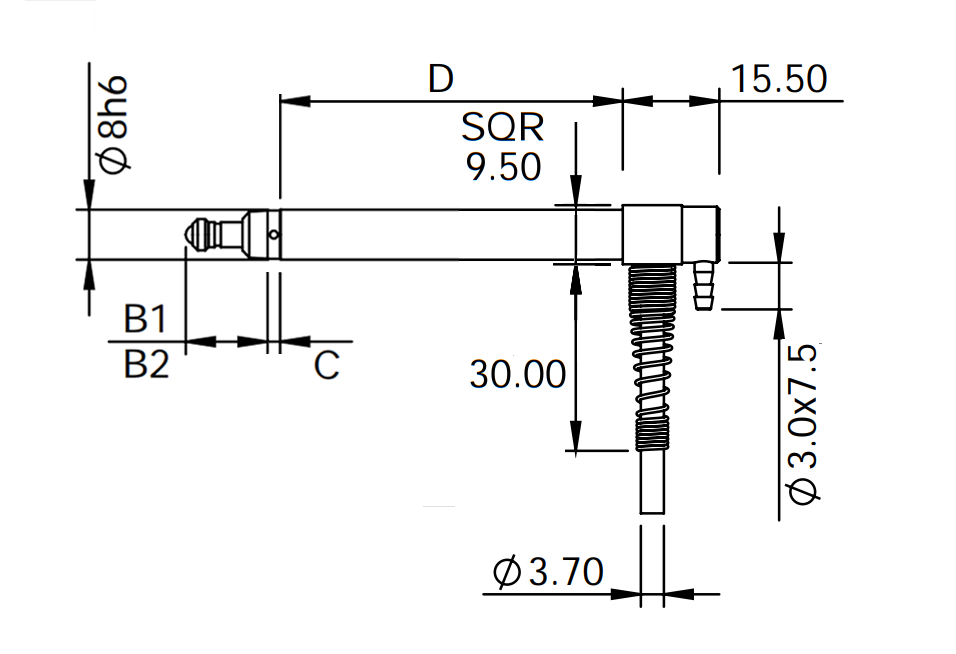

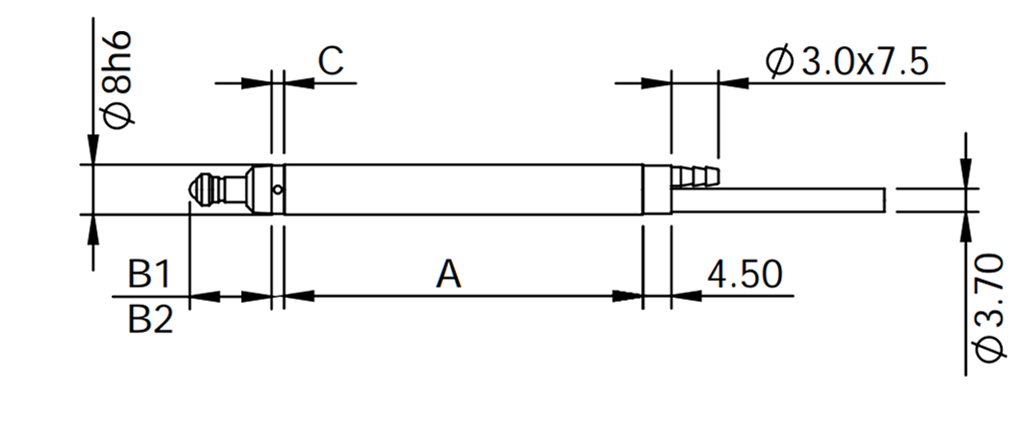

Dimensions

AT/P	ATR/P

	AT/1/P ATR/1/P	AT/5/1/P ATR/5/1P	AT/2.5/P ATR/2.5/P	AT/5/P ARR/5/P	AT/10/P ATR/10/P
A	49.00	84.00	71.00	96.00	127.00
C	2.00	2.00	2.00	2.00	3.00*
B1	14.25	25.50	18.00	25.50	34.00
B2	11.25	14.50	12.00	14.50	13.00
D	35.50	70.50	57.50	82.50	113.50
A - Case length for axial cable outlet B1 - Fully extended bearing assembly B2 - Fully retracted bearing assembly			C - Fixed part of the bearing assembly, D - Case length for radial cable outlet only * - Variable dimension, tolerance ± 0.25 mm
