X-3A-D40-H21
XJC
,
계측센서
,
로드셀
,
다축로드셀
3축로드셀
Fx : 150N
Fz : 240N
Fx : 150N
Fz : 240N
Product Details
다축로드셀/3축로드셀
- 빠른 응답 속도
- 저항 스트레인 게이지 방식으로 높은 정밀도
- 자체 보상 스트레인 게이지로 우수한 온도 특성
- 분리형 구조, 미세한 장기 누화(crosstalk) 오류, 뛰어난 장기 안정성
| 사양 |
| 비선형성 | ≤0.5%F.S. | 반복성 | ≤0.1%F.S. |
| 제로밸런스 | ±5%F.S. | 작동 온도 범위 | -20~80°C |
| 인가전압 | 5-10 VDC | 절연 저항 | ≥2000MΩ/50VDC |
| 보호등급 | IP63 | 최대 과부하 | 300%F.S. |
| 장기 크로스토크오류 | ≤3%F.S. | ||
| 케이블 | Ø2.4X3m | ||

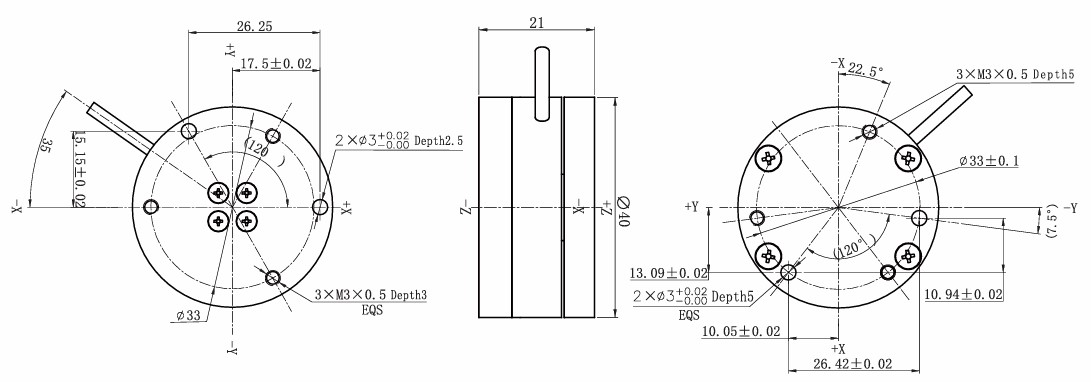

| 외형도 |
| Capacity | Fx | Fy | Fz | Material |
| 150N | 150N | 240N | Aluminum alloy | |
| Rated output | 0.3-1.0 mV/V | |||
| Cable color code | ||
| Power | Exc+ : Red | Exc- : Black |
| X Signal | Sig+ : Green | Sig- : White |
| Y Signal | Sig+ : Blue | Sig- : Yellow |
| Z Signal | Sig- : Brown | Sig- : Gray |
