358E / 저 저항 측정기
TSURUGA
,
전기전자계측기
,
저항시험기
,
TSURUGA
측정 저항 범위 : 30mΩ/ 300mΩ/ 3Ω
측정주파수 : 10kHz
측정주파수 : 10kHz
Product Details
저 저항 측정기
Model. 358E
• 측정 주파수 10kHz 전용 모델, 전지 저항 계측에 적합• 저항 범위 30mΩ/ 300mΩ/ 3Ω
• 이차 전지, 연료 전지의 셀 저항과 셀 전압 측정 가능
• RS-232C, 아날로그 출력 표준(저항 및 전압 2개 출력)
• 선택적 BCD 데이터 출력 가능
Specifications
| (1) 데이터 출력 | |
| 번호 | 사양 |
| X | RS-232C + 아날로그 출력(표준) |
| 03 | BCD(TTL 출력) + RS-232C + 아날로그 출력 |
| 04N | BCD(NPN 출력) + RS-232C + 아날로그 출력 |
| 04P | BCD(PNP 출력) + RS-232C + 아날로그 출력 |
| 측정 범위 | |||
| 저항 측정 ( 샘플링 주기: SLOW, MEDIUM) | |||
| 측정 범위 | 30mΩ | 300mΩ | 3Ω |
| 해상도 | 1μΩ | 10μΩ | 100μΩ |
| 측정 전류 | 7.4mA | 1mA | 100μA |
| 정확도 | ± (rdg의 1.0 % + 20자리 숫자) | ± (rdg의 1.0 % + 15자리 숫자) | |
| 온도 계수 | ± (rdg의 0.1 % + 1자리 숫자) / ℃ | ± (rdg의 0.1 % + 1자리 숫자) / ℃ | |
| 개방 단자 전압 | 1V 피크 이하 | ||
| 측정 범위 | |||
| 저항 측정 ( 샘플링 주기: FAST) | |||
| 측정 범위 | 30mΩ | 300mΩ | 3Ω |
| 해상도 | 1μΩ | 10μΩ | 100μΩ |
| 측정 전류 | 7.4mA | 1mA | 100μA |
| 정확도 | ± (rdg의 1.0 % + 15자리 숫자) | ± (rdg의 1.0 % + 5자리 숫자) | |
| 온도 계수 | ± (rdg의 0.1 % + 1.5자리 숫자) / ℃ | ± (rdg의 0.1 % + 1자리 숫자) / ℃ | |
| 개방 단자 전압 | 1V 피크 이하 | ||
| 측정 범위 | ||
| 전압 측정 ( 샘플링 주기: SLOW, MEDIUM, FAST) | ||
| 측정 범위 | ± 5V | ± 50V |
| 해상도 | 100μV(1mV) | 1mV(10mV) |
| 정확도 ※ | ± (rdg의 0.05 % + 5자리 숫자) | |
| 온도 계수 | ± (rdg의 0.05 % + 0.5자리 숫자) / ℃ | |
※ 샘플링이 MEDIUM일 때는 정확도에 3자리 숫자를 가산
※ 샘플링이 FAST일 때는 정확도에 5자리 숫자를 가산
| 일반 사양 | |
| 측정 방법 | 4 단자 방식 |
| 최대 허용 인가 전압 | 모든 범위 60V DC |
| 측정 주파수 | 교류 10kHz ± 200Hz |
| 리드선 저항 | SOURCE Hi-SOURCE Lo 0.4Ω 이하 |
| 표시 | OLED 디스플레이 |
| 저항 측정 : 35000 또는 3500 | |
| 전압 측정 : 50050 또는 5050 (음수 기호 포함) | |
| 제로 서 프레스 기능 탑재 | |
| 오버 표시 | OVER, UNDER |
| 샘플링 주기 | SLOW : 2.5 회 / 초 |
| MEDIUM : 5 회 / 초 | |
| FAST : 60 회 / 초 , 50 회 / 초 | |
| 응답속도 | SLOW : 약 1.2s |
| MEDIUM : 약 600ms | |
| FAST : 약 50ms (샘플링 주기: 60회/초) | |
| 절연저항 | 전원 단자 / 외부 상자 간 : DC500V, 100MΩ 이상 |
| 측정 / 제어 단자 : 500V DC, 100MΩ 이상 | |
| 내전압 | 측정 단자, 제어 단자, RC-232C/외부 상자 간 1분에 AC 500V |
| 전원단자 / 외부 상자 간 1분에 AC 1500V | |
| 매개변수 유지 | 매개변수를 저장하고 유지하기 위한 비휘발성 메모리 |
| 공급 전원 | 100 ~ 240V AC, 50/60Hz |
| 소비 전력 | 약 10VA(100V AC) 약 17VA(200V AC) |
| 작동 주변 온도 | 0 ~ 40 ℃ |
| 보관 온도 | (-)20 ~ 60 ℃ |
| 무게 | 약 1.3kg |

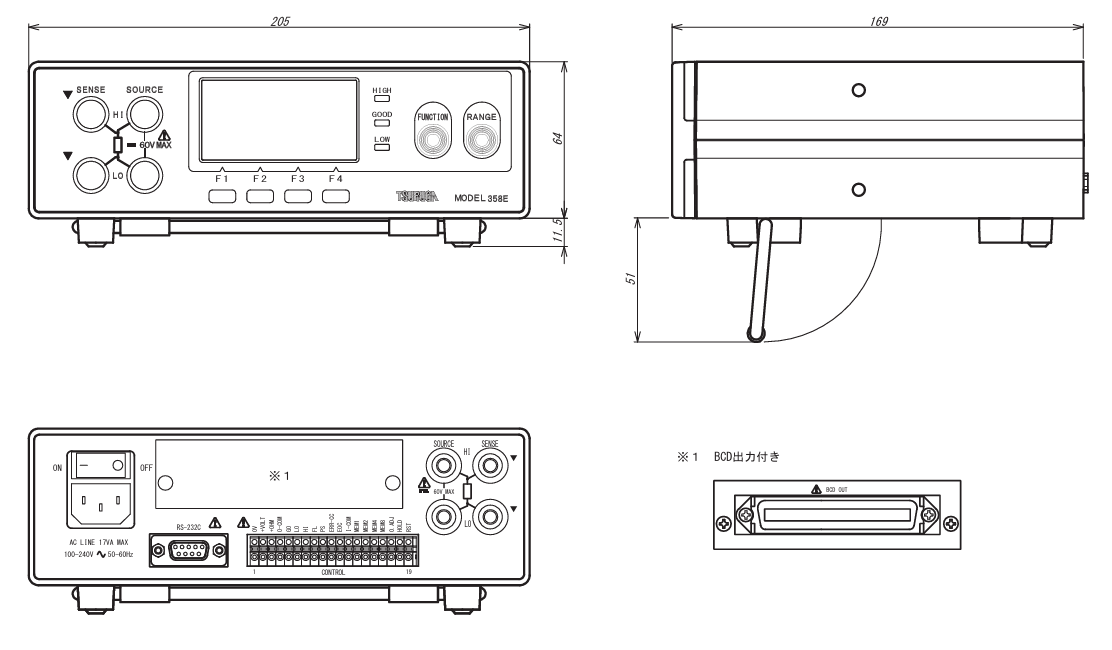

| 외형 치수 | 205 (W) × 65 (H) × 169 (D) mm |
| 부속품 | 전원 코드 1개 |
| 사용 설명서 1부 | |
| 유틸리티 소프트웨어(CD) 1장 | |
| 옵션 사양 | 켈빈 클립 5811-24B, 풋 스위치 5858-04U RS-232C 변환 케이블 5858-20, 패널 장착 브라켓 5811-31 |
