KSBM SERIES
소형타입 1kgf~200kgf-m
접촉식 회전형 토크센서(Brush type)
스트레인게이지 방식
카탈로그 메뉴얼 도면
Product Details

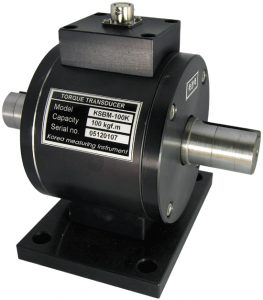

소형 회전형 TORQUE TRANSDUCER / KSBM SERIES

특징
KSBM

- 접촉식 토크센서(Brush type)
- 회전체의 연속적인 토르크 측정 적합
- 스트레인 게이지 방식으로 정밀도가 높음
사용예)
- Motor의 동력 Test
- 감속기의 부하 Test
- 볼트, 너트 규정 Torque 체결장치
- 클러치, 브레이크 Test
- 클러치,변속기, 브레이크의 특성 Test
사양
정격 용량(R.C.) 1kgf ~ 200kgf-m
정격 출력(R.O.) 1.5mV/V ±1%
비직진성  0.1% of R.O
히스테리시스 0.1% of R.O
반복성  0.1% of R.O
입.출력저항 350±3.5Ω
절연저항 200MΩ
온도변화 : 출력 0.3% R.O/10℃
온도변화 : 영점 0.2% Load/10℃
입력전압 10V DC
허용과부하 120% R.C
도면        (단위 : mm)

Capacity A øB C øD E F I J K L M N Q P
1,2kgf-m 140 89 76 20 80 60 59.5 10 110 90 25.5 6 9 32
5,10kgf-m 145 89 76 23 80 60 59.5 10 110 90 28 8 9 34.5
20,50kgf-m 193 110 88 38 90 70 70 10 120 100 45 10 9 52.5
100,200kgf-m 255 118 95 52 100 80 78 13 135 115 70 16 11 80
