SA-S110/SA-S510 SERIES
CITIZEN
,
계측센서
,
접촉식 변위센서
,
디지털_씨티즌
Product Details
-스핀들의 절대 위치를 광학적으로 감지하고 높은 해상도로 출력하는 고정밀 접촉 식 변위 센서입니다.
별매의 SA 시리즈 컨트롤러와 결합하여 길이 측정 시스템으로 작동.
-오류를 한눈에 알 LED 표시
-센서도 처음 LED를 추가 검출기 본체를 확인하는 것만으로 합격 여부의 판단을 한눈에 알 수 있음
-탈착 가능한 소형 커넥터
-케이블은 현장에서의 착탈이 쉬운 소형 커넥터를 채용했습니다.
또한 용도에 따라 L 형 타입 스트레이트 타입의 케이블을 선택 자유도가 증가

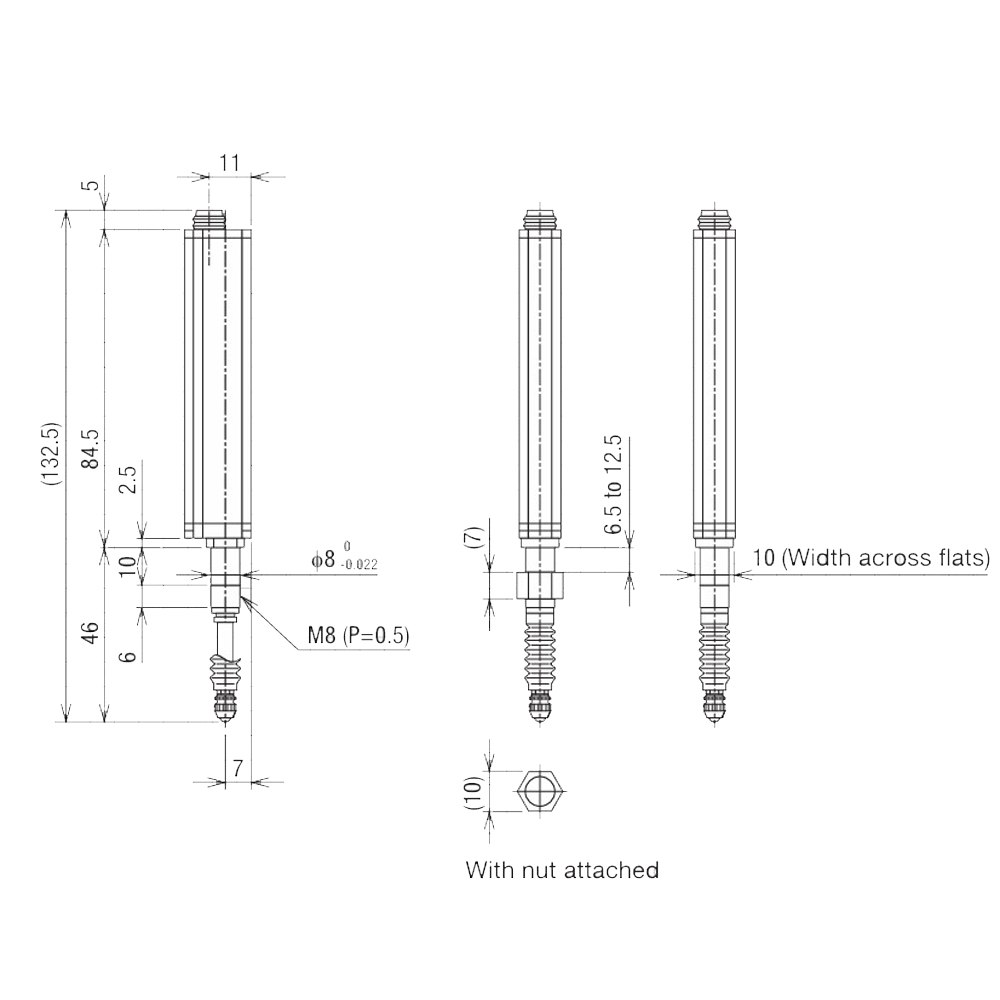

Dimensions
| 형식 | SA-S510 | SA-S510 / 03N | |
| 측정 방식 | 광학 앱솔루트 엔코더 방식 | ||
| 측정 범위 | 10mm | ||
| 분해능 | 0.1μm | 0.5μm | |
| 정확도 *1 | 1.0μm | 2.0μm | |
| 측정력 ※ 2 | 1.65N 이하 (SA-S □ 10) / 0.35N 이하 (SA-S □ 10 / 03N) | ||
| 보호 등급 ※ 3 | IP67 상당 | ||
| 질량 | 약 80g | ||
| 케이블 | 별매 옵션 | ||
| 측정 단자 | 세라믹 공 직경 3.175mm | ||
| 고무 벨로우즈 ※ 4 | 재질 NBR | ||
※ 1 사양 값은 주위 온도 20 ℃ 일 때의 값입니다.
※ 2 측정 단자를 연필 아래로하여 10mm 밀어 넣었다 때의 값입니다.
(SA-S □ 10 / 03N은 고무 벨로우즈 미장착시의 값입니다.)
※ 3 자바라가 올바르게 장착되었는지, 또한 손상 등이없는 경우에 한합니다.
※ 4 SA-S □ 10 / 03N은 자바라 가 장착되어 있지 않습니다.
Specification
