범용 정지 표면용 온도 센서
물체 표면 온도 측정 가능
사이즈 / 핸드 가드 등 커스터마이즈 가능
물체 표면 온도 측정 가능
사이즈 / 핸드 가드 등 커스터마이즈 가능
카탈로그 메뉴얼 도면
TAG : 안리츠,써모로거,온도센서,온도로거
Product Details
온도센서의 경우
8개의 부분을 커스텀 오더 할 수 있습니다.
아래의 표를 확인하시어 상담 부탁드립니다.
타입 E의 경우: A-331E-00-1-TC1
-ASP 타입 K의 경우: A-331K-00-1- TC1-ASP
타입 E의 경우: A-241E-01-1-TC1
타입 E의 경우: A-231E-00-1-TC1
타입 E의 경우: A-231E-01-1-TC1
타입 E의 경우: A-231E-01-0-TC1-W
타입 E의 경우: A-233E-01-1-TC1
타입 E의 경우: A-234E-00-1-TC1
8개의 부분을 커스텀 오더 할 수 있습니다.
아래의 표를 확인하시어 상담 부탁드립니다.
| 품목 | 형명 기호 | 사양 개요 |
| 1 헤드 사이즈 | 1 | φ27mm |
| 2 | φ15mm | |
| 3 | φ12mm | |
| 2 가드 재질과 접촉판 코팅 | 1 | 불소 수지 가드(저온용・접지) |
| 2 | 폴리이미드 가드(고온용・접지) * 1 | |
| 3 | 스테인리스 가드(표준용・접지) | |
| 4 | 스테인리스 가드(고온용・접지) * 2 | |
| 5 | 불소 수지 가드 접촉판 코팅(저온용·비접지) | |
| 6 | 폴리이미드 가드 접촉판 코팅(고온용·비접지) *1 | |
| 7 | 가드 없음(접지) * A-1**만 선택할 수 있습니다. | |
| 3 파이프 형상과 접촉판의 방향 | 1 | 스트레이트 |
| 2 | 45° 접촉판과 파이프의 길이방향이 평행* 3 | |
| 3 | 90°(파이프 R 굽힘) 접촉판과 파이프의 길이 방향이 평행 * 3 | |
| 4 | 90°(엘보 사용) 접촉판과 파이프의 길이 방향이 평행 * 3 | |
| 5 | 45° 접촉판과 파이프의 길이방향이 직각 * 3 | |
| 6 | 90°(파이프 R 굽힘) 접촉판과 파이프의 길이 방향이 직각 * 3 | |
| 7 | 90°(엘보 사용) 접촉판과 파이프의 길이 방향이 직각 * 3 | |
| 4 열전대의 종류 | E | 타입 E |
| K | 유형 K | |
| 5
파이프 길이 * 1000mm 초과 또는 특수 길이를 요청하시는 경우는 별도 상담 요망. |
00 | 30mm* 2 * 3 |
| 01 | 100mm | |
| 02 | 200mm | |
| … | … | |
| 09 | 900mm | |
| 10 | 1000mm | |
| 6 그립의 유무 | 1 | 그립 있음 |
| 0 | 그립 없음 * 2 * 3 | |
| 7 코드 종류 | TC | 표준 코드 |
| 7 코드 길이 | 1 | 1m |
| 1.5 | 1.5m | |
| 2 | 2m | |
| 2.5 | 2.5m | |
| … | … | |
| 8 플러그 모양 | ASP | 표준 플러그 (열전대 동종 금속) HR-1X0 , AP-400 등 호환 |
| ANP | 미니 플러그 (열전대 동종 금속) AM-9XXX 호환 | |
| W | 플러그 미포함 날선 | |
| WT3 | Y 단자 M3용(일반 전극재) | |
| WT4 | Y 단자 M4용(일반 전극재) | |
| WT5 | Y단자 M5용(일반 전극재) | |
| WC3 | 원형 구멍 단자 M3용(일반 전극재) | |
| WC4 | 원형 구멍 단자 M4용(일반 전극재) | |
| WC5 | 원형 구멍 단자 M5용(일반 전극재) | |
| ANJY3 | Y 단자 M3용(열전대 동종 금속) | |
| ANJY4 | Y 단자 M4용(열전대 동종 금속) | |
| ANJC3 | 둥근 구멍 단자 M3용(열전대 동종 금속) | |
| ANJC4 | 둥근 구멍 단자 M4용(열전대 동종 금속) | |
| WA | 바나나 단자(일반 전극재) |
- 폴리이미드제의 가드, 코팅에 관한 주의를 참조해 주십시오.
- A-X4XX-00은 그립 없음을 제작할 수 없습니다.
- A-XX2X-00/A-XX3X-00/A-XX4X-00/A-XX5X-00/A-XX6X-00/A-XX7X-00은 그립 없이 제작할 수 없습니다.

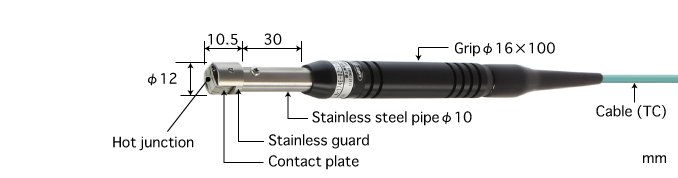

타입 E의 경우: A-331E-00-1-TC1
-ASP 타입 K의 경우: A-331K-00-1- TC1-ASP
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |
타입 E의 경우: A-241E-01-1-TC1
-ASP 타입 K의 경우: A-241K-01-1- TC1-ASP
| 사용 온도 범위 | -50~800℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |
타입 E의 경우: A-231E-00-1-TC1
-ASP 타입 K의 경우: A-231K-00-1- TC1-ASP
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |

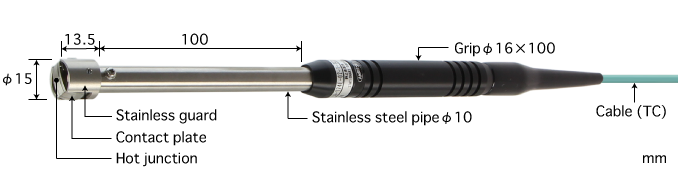

타입 E의 경우: A-231E-01-1-TC1
-ASP 타입 K의 경우: A-231K-01-1- TC1-ASP
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |

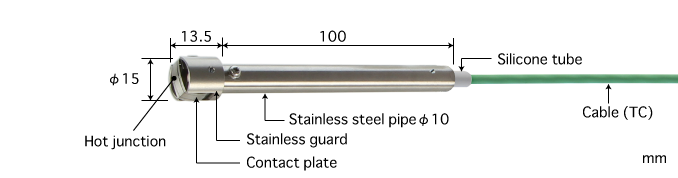

타입 E의 경우: A-231E-01-0-TC1-W
타입 K의 경우: A-231K-01-0-TC1 -W
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |

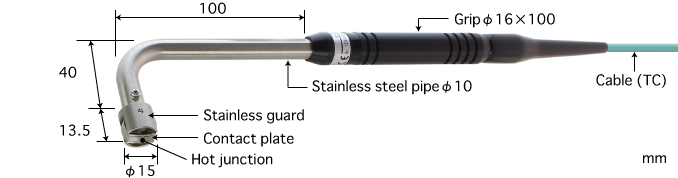

타입 E의 경우: A-233E-01-1-TC1
-ASP 타입 K의 경우: A-233K-01-1- TC1-ASP
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |

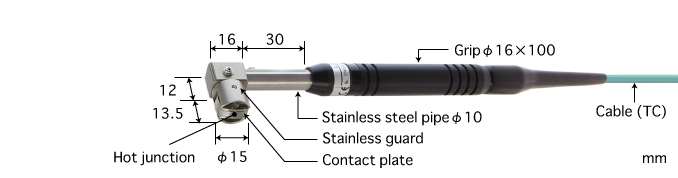

타입 E의 경우: A-234E-00-1-TC1
-ASP 타입 K의 경우: A-234K-00-1 -TC1-ASP
| 사용 온도 범위 | -50~500℃ |
| 공차 | ±2.5℃(100℃ 금속 표면에 있어서의 허용차) |
| 응답 속도 | 1.5초 |
| 내구성 | 7.5만회 이상 |
