Digital Indicator AM-20W
Description본 제품은 증폭기가 필요없는 전압출력형 및 전류출력형 센서류 중 특히 압력과 변위 측정용 센서에 적합한 제품으로서, 센서에 정전압
직류 전원을 공급하며 센서에 나오는 전압출력신호를 A/D 변환하여 디지털표시, 아날로그 출력, 릴레이 출력 등의 기능을 수행하는 것
으로서 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.
Feature
- 압력, 변위 측정용으로 최적
- 중고속 변환 A/D (100회/초)
- 고분해능 ( 16bit A/D)
- 고정밀도 ( 0.02% F.S 이상)와 안정성
- One touch auto zero (Display &Anolog output zero)
- 표준기 및 센서 출력값으로 교정
- 시스템 오류 자동 복귀 (Watch dog)
Specifications | |
적용센서 | 압력센서, 저항식 변위센서, 전압전류 출력형 센서 |
센서 인가 전압(로드셀 접속수) | DC 10V, 24V |
제로 조정 범위 | 100% F.S (Auto Zero) |
신호 입력 범위 | DC 0 ~ 5V, 0 ~ 10V, 4 ~ 20mA |
표시 범위 | -19999 ~ +99999 |
문자 크기 | 7 segment LED 14mm |
A/D 변환기 | 16 bit 100회/초 |
D/A 변환기 | 12 bit |
영점 변화 | 0.5μV / ℃ 이내 |
감도 변화 | 0.01% / ℃ 이내 |
전압 / 전류 출력 | DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항) |
접점 용량 | AC 250V 5A |
접점 수명 | 500만회 이상 |
사용 온도 범위 | -10 ℃ ~ 60 ℃ |
습도 | 80% RH 이하 ( 결로 현상이 없을 것) |
사용 전원 | AC 220V 50/60Hz (AC 110V, DC 24V : 주문자 요청사항) |
외형 치수 | 96 X 48 X 128 mm |
컷팅 치수 | 91.5 X 44.5mm |
중량 | 약 800g |
Function | Option |
- Peak & sample hold | - OP-01 : BCD parallel out |
- 상한, 하한 비교출력 | - OP-02 : RS232C serial Interface |
- NG, OK 판정 | - OP-03 : RS485 Multi drop interface |
- 4 RELAY 접점 출력 | - OP-05 : 8 step open collector output |
- Anaolg out (DAC) |

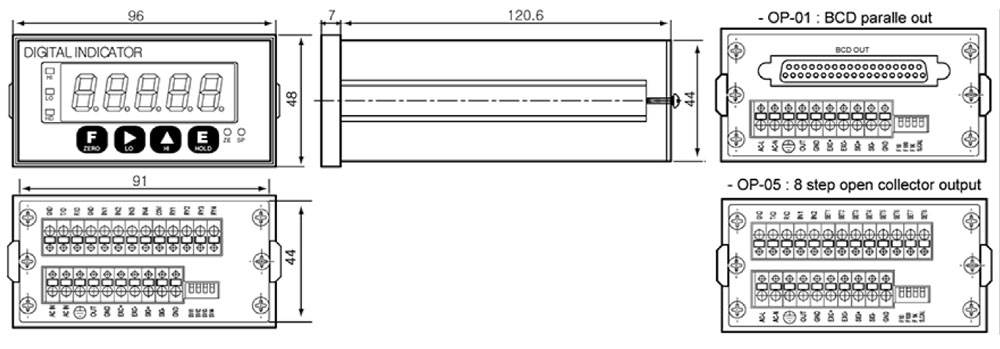

Dimension
