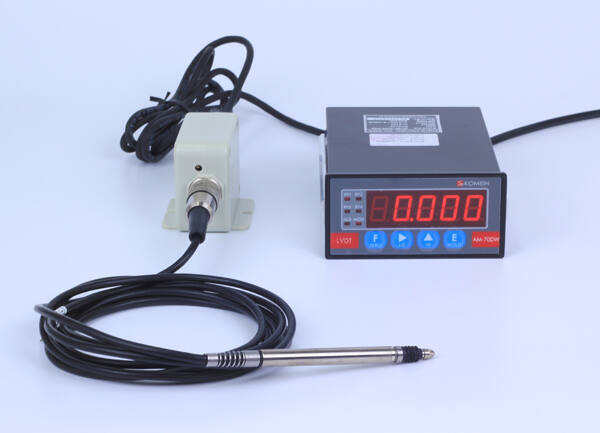

Digital Indicator AM-70DW
Description본 제품은 차동 트랜스형 변위센서(LVDT)에 적합한 제품으로서 센서에
증폭하여 디지털표시, 아날로그 출력, 릴레이 출력 등의 기능을 수행하는
것으로써, 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.
Feature
- Transformer형 변위센서(LVDT) 측정용으로 최적
- 중고속 변환 A/D (100회 / 초)
- 고분해능 : 16bit A/D)
- 고정밀도 (0.02% F.S이상)와 안정성
- One touch auto zero (Display & Anologue out zero)
- 시스템 오류 자동 복귀 (Watch dog)
Specifications | |
적용센서 | 차동 트랜스형 변위센서 ( LVDT) |
센서 인가 전압 | 2 Vrms / 5kHz |
제로 조정 범위 | 100% F.S (Auto Zero) |
표시 범위 | -19999 ~ +99999 |
문자 크기 | 7 segment LED 14mm |
A/D 변환기 | 16 bit 100회/초 |
D/A 변환기 | 12 bit |
영점 변화 | 0.5μV / ℃ 이내 |
감도 변화 | 0.01% / ℃ 이내 |
전압 / 전류 출력 | DC 0 ~ 10V (전류 4 ~ 20mA : 주문자 요청사항) |
접점 용량 | AC 250V 5A |
접점 수명 | 500만회 이상 |
사용 온도 범위 | -10 ℃ ~ 60 ℃ |
습도 | 80% RH 이하 ( 결로 현상이 없을 것) |
사용 전원 | AC 220V 50 / 60Hz (AC 110V, DC 24V : 주문자 요청사항) |

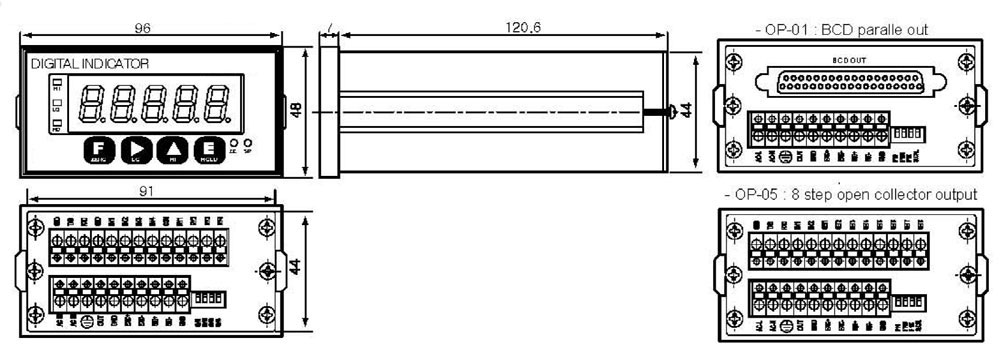

외형 치수 | 96 X 48 X 128 mm |
컷팅 치수 | 91.5 X 44.5mm |
중량 | 약 800g |
Function | Option |
- Peak & sample hold | - OP-01 : BCD parallel out |
- 상한, 하한 비교출력 | - OP-02 : RS232C serial Interface |
- NG, OK 판정 | - OP-03 : RS485 Multi drop interface |
- 4 RELAY 접점 출력 | - OP-05 : B step open collector output |
- Anaolg out (DAC) |
