Digital Indicator  AM-100

Description

본 제품은 스트레인게이지를 응용하여 물리량을 측정하는 센서류 (하중, 변위,가속도 , 압력, 토오크 등)와
미소 직류 전압으로 출력되는 센서류의 사용에 적합한 모델로서 디지털 표시, 아날로그 출력, 릴레이 출력 등의
기능을 가진것으로 주로 고속측정이 필요한 곳 (압입하중관리, 충격시험 등)에 사용되어지는 것으로
고속의 응답성과 높은 정밀도를 가집니다. 또한, 상한 하한 설정값이 Display 됩니다.

Feature

- 초고속 변환 A/D (5000회/초)
- 고분해능 (16bit A/D)
- 고정밀도 (0.02% F.S 이상)와 안정성
- 실하중 및 센서 출력값 Calibration
- 시스템 오류 자동 복귀 (Watch dog)
- 단위 환산 기능 (kg, N, ℓb, kg/㎠, bar, MPa)
- Auto zero 기능 (디지털 표시 및 아나로그 출력 동시 Zero)

Specifications
적용센서	스트레인게이지식 센서
센서 인가 전압 (로드셀 접속수)	DC 5V (350Ω 4개 접속 가능)
제로 조정 범위	100% F.S (Auto Zero)
신호 입력 범위	0.5 ~ 3mV/V
표시 범위	-19999 ~ +99999
문자 크기	7 segment LED 14mm & 10mm
A/D 변환기	16 bit 5000회/초
D/A 변환기	16 bit 1000회/초
영점 변화	0.5μV / ℃ 이내
감도 변화	0.01% / ℃ 이내
전압 / 전류 출력	DC -10V~ +10V (전류 4 ~ 20mA : 주문자 요청사항)
접점 용량	AC 250V 5A
접점 수명	500만회 이상
사용 온도 범위	-10 ℃ ~ 60 ℃
습도	80% RH 이하 ( 결로 현상이 없을 것)
사용 전원	AC 85 ~ 265V 50/60Hz

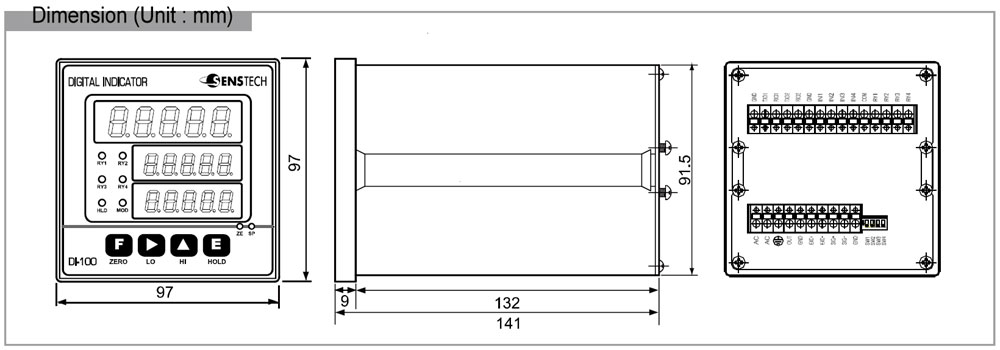

외형 치수	92.5 X 97 X 141mm
컷팅 치수	92.5 X 92.5mm
중량	약 600g

Function	Option
Peak & sample hold, Average hold	OP-01 : BCD parallel out
상한, 하한 비교출력	OP-02 : RS232C serial Interface
Analog out (DAC)	OP-03 : RS485 Multi drop interface
NG, OK 판정기능	OP-04 : RS422A serial interface
4 Relay 접점 출력
