ML-LP-DF SERIES DIGITAL INDICATOR
판넬형 2채널 그래픽인디게이터 / 변위 vs 하중, 토크, 압력등의 실시간 변화를 그래픽 표시Micro SD 측정 DATA 백업기능
Compact Size 1~2채널 판넬형 인디게이터 ( X , Y 2축 )
7" 컬러 터치 디스플레이 적용
X축 변위 , Y축 하중, 토크 , 압력 변위 등으로 설정하여 시간에 따른 입력 신호의 변화를 그래프 표시및 판정
박스 형태의 공차 구간을 여러개 설정하여 그래프 상태로 공차관리
주파수 설정기능 ( 최대 5000Hz ) Read : 초당 최대5000회
RS232C 출력 , I/O 인터페이스
OK/NG 수량 카운터 기능
16BIT AD 컨버터 장착으로 고정밀 측정에 용이
3개국어 지원기능 중국어모드, 영어모드, 한글모드

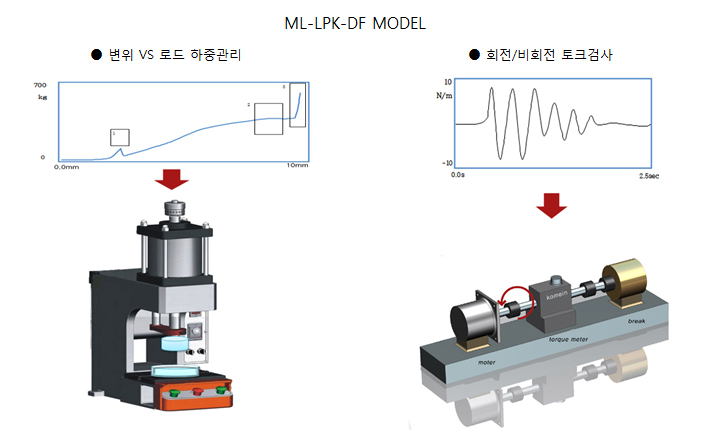

사용 예)
- ML-LP-DF SERIES : 초당 5000회의 실시간 데이터 샘플링으로 변위 vs 하중등의 그래프를 표시합니다.
주로 압입 공정등에서 로드셀과 사용되며, 여러 개의 공차 구간을 설정하여 결과판정 할수 있습니다.

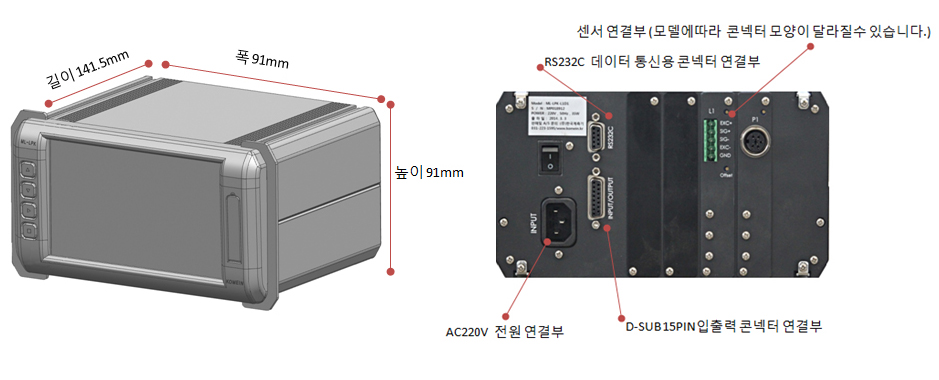

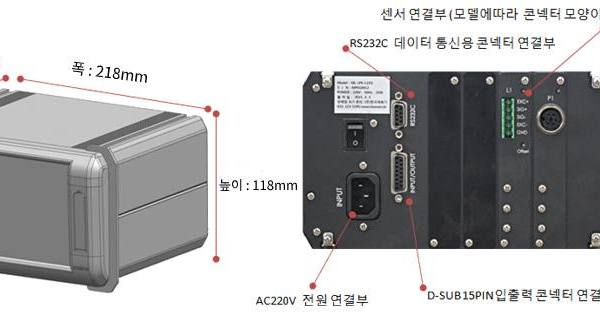

제품사이즈

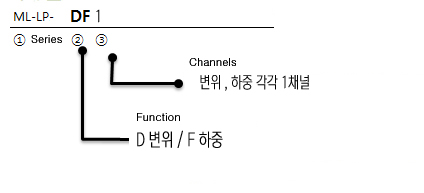

주문코드

ML-LP-DF SERIES 기능설명
X축 변위(시간) Y축 하중, 토크 , 압력 변위 등으로 설정하여 변위(시간)에따른 입력신호의 변화를 그래프 표시및 판정
박스형태의 공차 구간을 여러개 설정하여 그래프 상태로 공차관리
주파수 설정기능 ( 최대 5000Hz ) Read : 초당 5000회
7" TFT LCD TOUCH DISPLAY
MICRO SD 데이터 백업/저장기능
D-SUB 15PIN I/O 입.출력 핀번호 선택기능 ( 입력 : 6점 , 출력 : 6점 )
다국어 지원기능 ( 한글, 영어 , 중국어 )
센서 정방향 역방향 설정기능
PRESET 설정기능
RS232C 통신기능
최대 16 모델(BANK) 설정기능
보정기능 ( +, - , X )
제품사양
Model | ML-LP-DF | |||||
용도 | Multi Graphic 로드셀, 토크메타, 압력, 온도등 그래픽 표시 및 텍스트 표시 판정 |
|||||
연산기능 | 하중 vs 변위 (시간) | |||||
채널수 | 1채널 | |||||
샘플링 데이터 | MAX 5000/sec | |||||
표시기 | 7" TFT COLOR LCD TOUCH | |||||
분해능 | 1 / 1000mm or 1 / 100mm (Option 1 / 10000mm) | |||||
외형치수 | W218 X H118 X D192mm / CUT SIZE 220 X 120mm | |||||
데이터통신 | RS232C | |||||
전원 | AC100~220V 50~60Hz | |||||
소비전력 | 15W | |||||
입.출력 | 15pin I/O interface ( 6 inputs, 6 outputs of relay contact ) | |||||
적용 센서 | DP-S4, DP-10, DP-15, DP-25 SERIES, LVDT or HBT, STRAIN SENSOR, ANALOG SENSOR , LINEAR GAUGE |
