PMK-XK 2POINT PLUG GAUGE
HEXACON
,
측정보조구/장비
,
BMD게이지
,

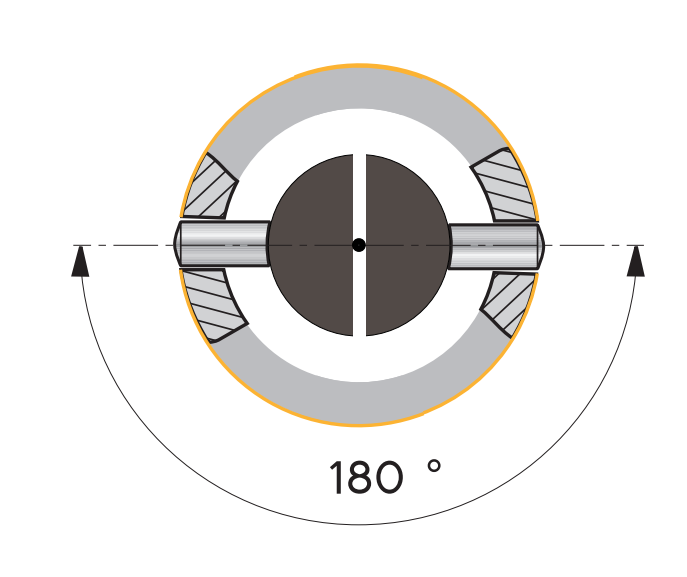

2 Point
용도 : 정밀 내경측정용
측정자 : 2POINT
측정자높이 : 1.6mm~
표면처리 : 티타늄코팅
측정자 : 2POINT
측정자높이 : 1.6mm~
표면처리 : 티타늄코팅
Product Details
짧은 X-치수와 티타늄 질화 코팅을 갖춘 2POINT PMK-XK 정밀 측정 헤드
측정자가 앞쪽에 위치하여 짧은 높이의 내경도 측정가능하고,
측정자가 앞쪽에 위치하지만 측정자의 볼이 커서 자동화용에 적합합니다.
측정 과정 중 회전을 통해 보어의 직경, 타원도, 원뿔도 또는 변형을 정밀하게 측정합니다.
삽입부 30˚ 각도적용불가
게이지 바닥면 이물 유입방지 커버 적용불가
2POINT용 전체 코드적용 주문예 ) PMK - XK - 03 - 34.000
- BLIND BORE측정용 측정자 2POINT , 나사부 M10X1 , 내경사이즈 34.000
사이즈 : XK - 02
BLIND BORE측정용 2POINT
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - XK - 9.990
사이즈 : XK - 02
BLIND BORE측정용 2POINT
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - XK - 9.990
사이즈 : XK - 03
Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950
사이즈 : XK - 03
Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950
사이즈 : XK - 03
Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950
측정자가 앞쪽에 위치하여 짧은 높이의 내경도 측정가능하고,
측정자가 앞쪽에 위치하지만 측정자의 볼이 커서 자동화용에 적합합니다.
측정 과정 중 회전을 통해 보어의 직경, 타원도, 원뿔도 또는 변형을 정밀하게 측정합니다.
삽입부 30˚ 각도적용불가
게이지 바닥면 이물 유입방지 커버 적용불가
2POINT용 전체 코드적용 주문예 ) PMK - XK - 03 - 34.000
- BLIND BORE측정용 측정자 2POINT , 나사부 M10X1 , 내경사이즈 34.000

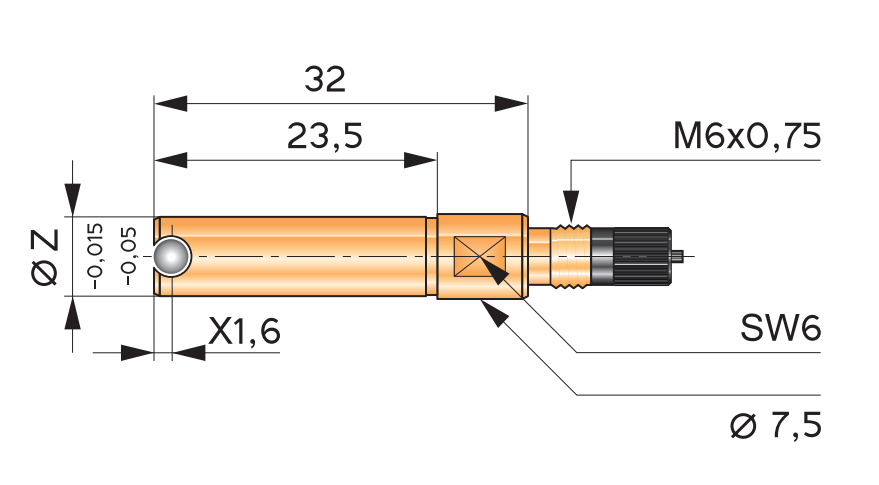

| XK-02 | Ø6 - Ø8mm | ||
사이즈 : XK - 02
BLIND BORE측정용 2POINT
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - XK - 9.990

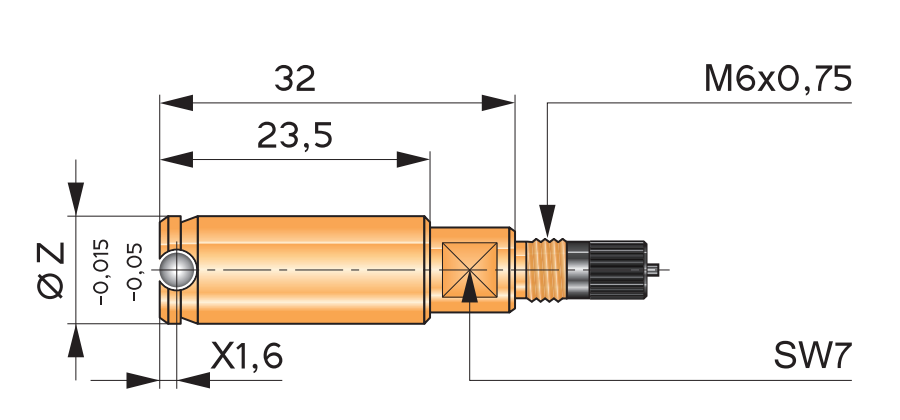

| XK-02 | Ø8 - Ø20mm | ||
사이즈 : XK - 02BLIND BORE측정용 2POINT
연결나사부 M6 X 0.75
표준 측정범위 0.15mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 10.000 ±0.010
주문코드 PMK - XK - 9.990
| XK-03 | Ø15 - Ø40mm | ||
사이즈 : XK - 03
Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950
| XK-03 | Ø40 - Ø50mm | ||
사이즈 : XK - 03Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950

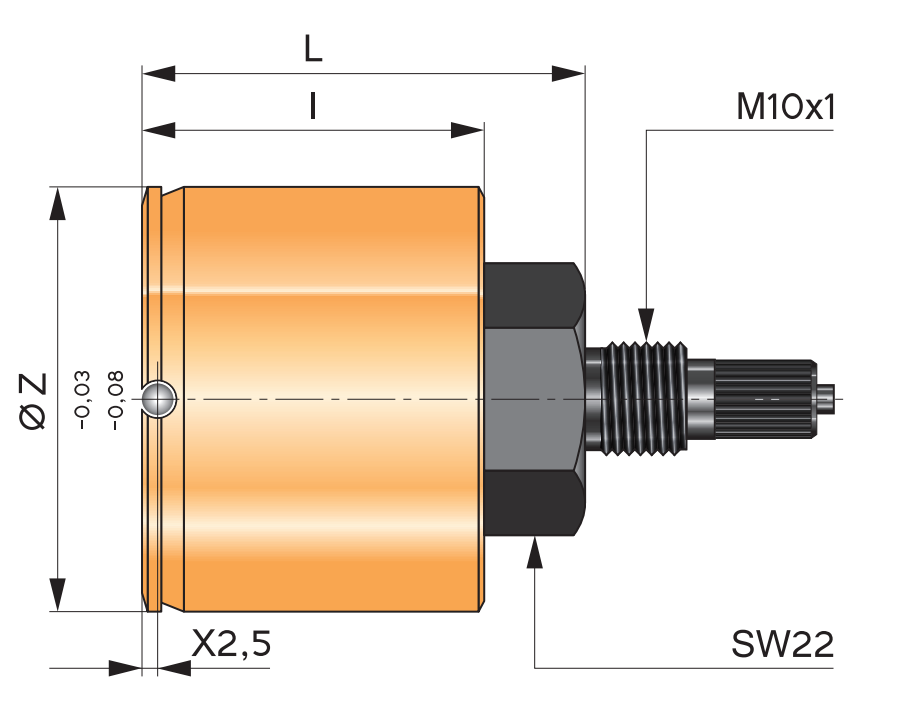

| XK-03 | Ø50 - Ø280mm | ||
사이즈 : XK - 03
Ø15 이상부터 주문가능
BLIND BORE측정용 2POINT
연결나사부 M10 X 1
표준 측정범위 0.2mm
발주시의 내경사이즈는 내경공차 최소 사이즈 적용
주문예 ) 내경사이즈 42.000 ±0.050
주문코드 PMK - XK - 03 - 41.950
| ØZ | X | I | L |
| > 50 - 130 | 2.5 | 28.5 | 37.5 |
| > 130 - 280 | 2.5 | 28.5 | 37.5 |
