PMK-PA 2POINT PLUG GAUGE
HEXACON
,
측정보조구/장비
,
BMD게이지
,
2 Point
용도 : 평행 내폭 측정용
측정자 : 2POINT
측정자높이 : 1.2mm~
표면처리 : 티타늄코팅
측정자 : 2POINT
측정자높이 : 1.2mm~
표면처리 : 티타늄코팅
Product Details
2POINT PMK-03-PA 티타늄 질화물 코팅 처리된 정밀 평행 측정 헤드
두 표면의 평행도를 정밀하게 측정합니다.
최대 B = 130mm까지 제공되는 평행 측정 헤드
평행 측정 헤드는
일반 X 치수, 짧은 X 치수, 그리고
막힌 홀 X 치수를 표준 사양으로 제공합니다.
최대 폭 130mm까지 사용 가능합니다.

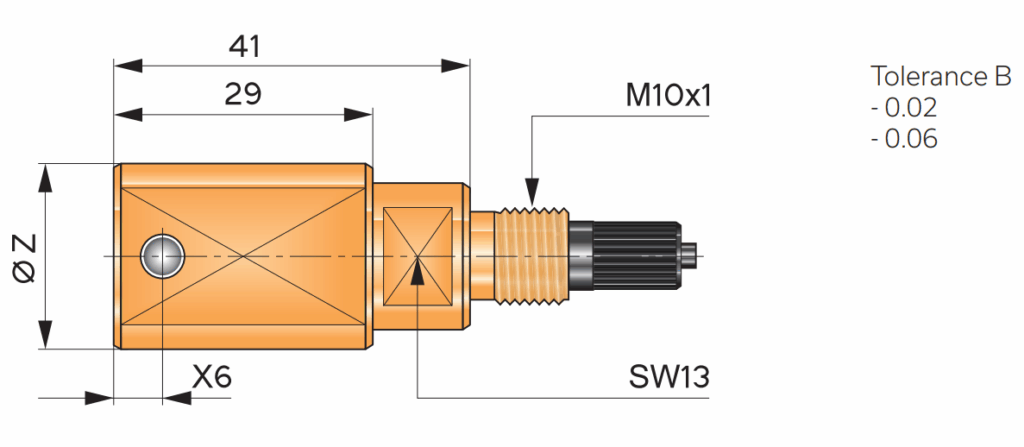

사이즈 : NO-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 4
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 18 H7 = PMK-NO-03-PA-18

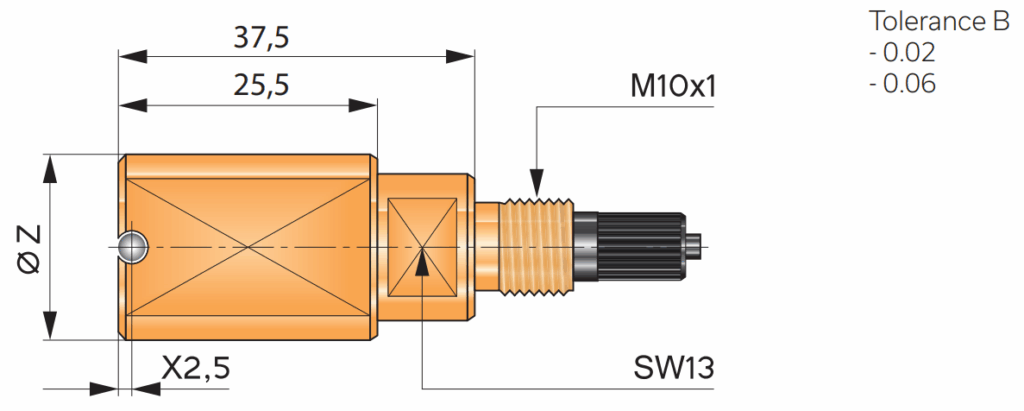

사이즈 : XK-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 2.5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 35 H7 = PMK-XK-03-PA-35

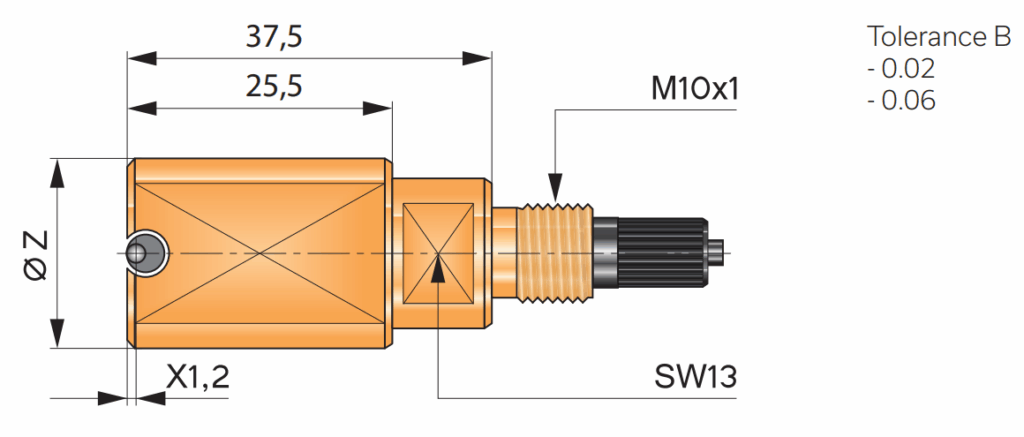

사이즈 : SL-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm 이며,
요청 시 최대 0.3mm까지 확장 가능
B 15~40mm, 일반 X 치수 1.2mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Ø 측정물 = 34 D10 = PMK-SL-03-PA-34.08

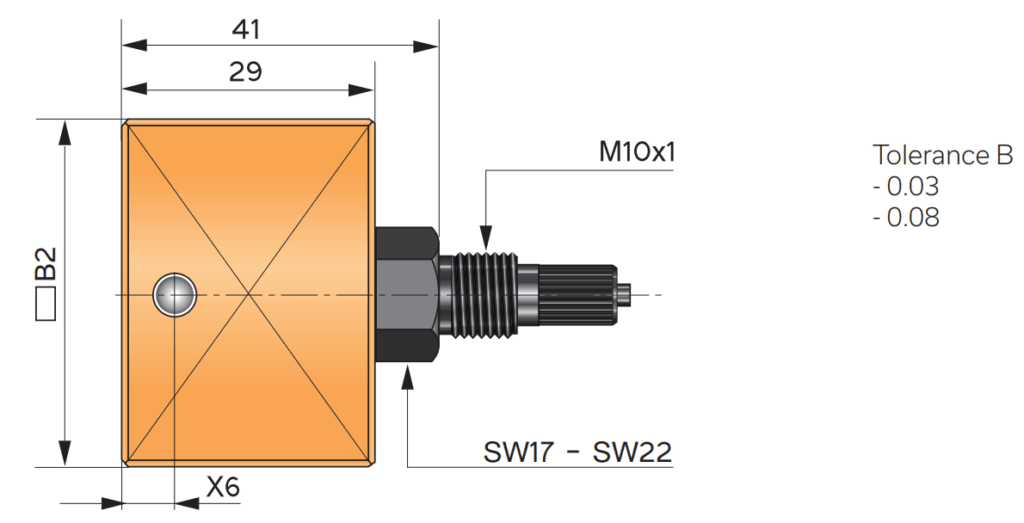

사이즈 : NO-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 4
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 40~130mm, 일반 X 치수 6mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 88 H7 = PMK-NO-03-PA-88
사이즈 : XK-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 40~130mm, 일반 X 치수 2.5mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 45 H7 = PMK-XK-03-PA-45

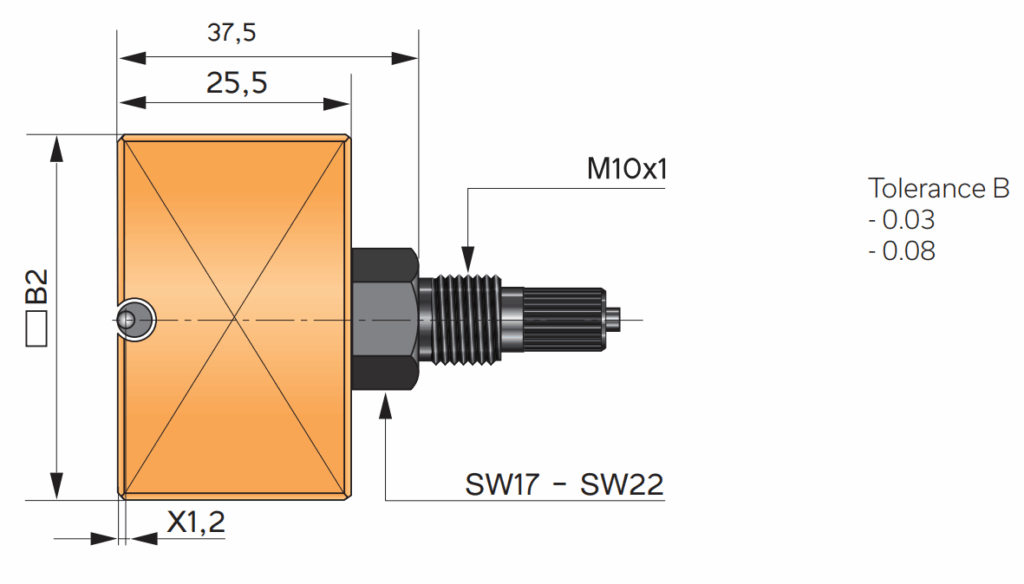

사이즈 : SL-03-PA
일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm 이며,
요청 시 최대 0.3mm까지 확장 가능
B 40~130mm, 일반 X 치수 1.2mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Ø 측정물 = 34 D10 = PMK-SL-03-PA-34.08

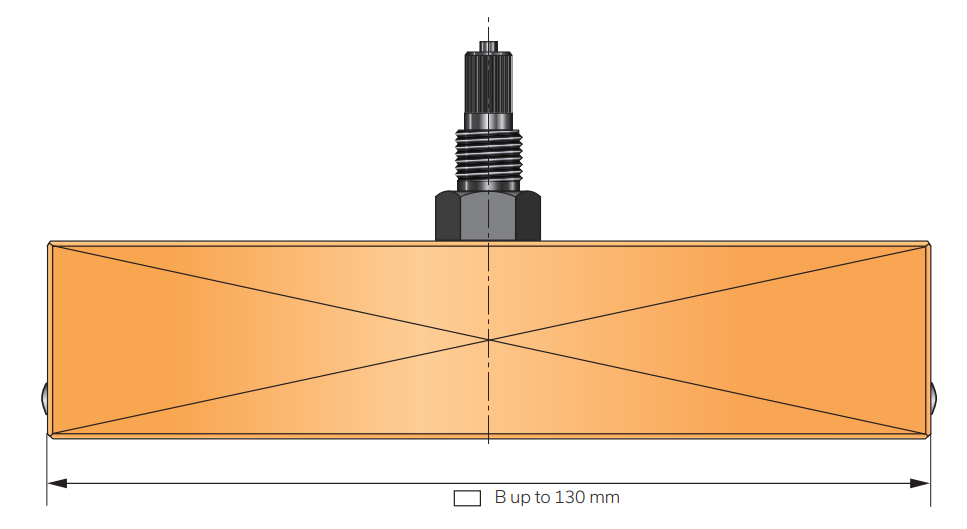

두 표면의 평행도를 정밀하게 측정합니다.
최대 B = 130mm까지 제공되는 평행 측정 헤드
평행 측정 헤드는
일반 X 치수, 짧은 X 치수, 그리고
막힌 홀 X 치수를 표준 사양으로 제공합니다.
최대 폭 130mm까지 사용 가능합니다.
| NO-03-PA | Ø15 - Ø40mm | ||
사이즈 : NO-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 4
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 6mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 18 H7 = PMK-NO-03-PA-18
| XK-03-PA | Ø15 - Ø40mm | ||
사이즈 : XK-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 15~40mm, 일반 X 치수 2.5mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 35 H7 = PMK-XK-03-PA-35
| SL-03-PA | Ø15 - Ø40mm | ||
사이즈 : SL-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm 이며,
요청 시 최대 0.3mm까지 확장 가능
B 15~40mm, 일반 X 치수 1.2mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Ø 측정물 = 34 D10 = PMK-SL-03-PA-34.08

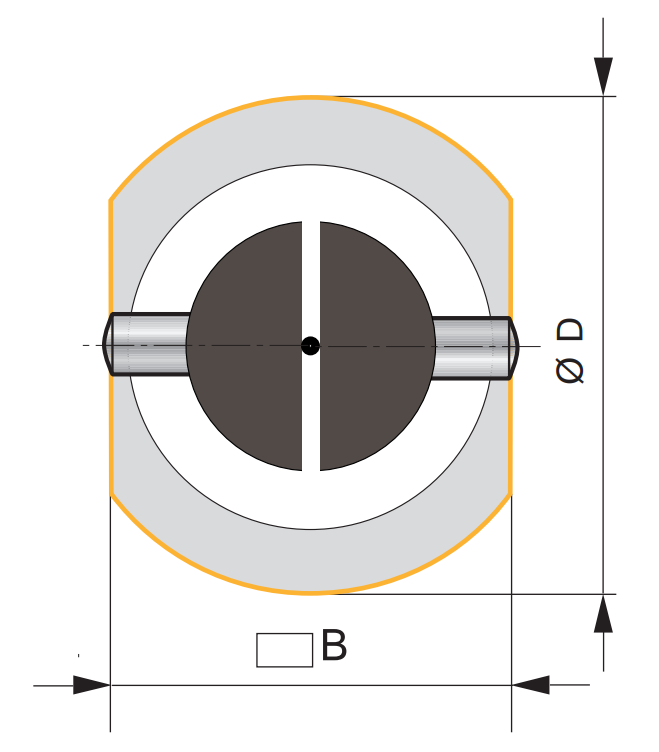

| 평행 측정 헤드 본체 직경 |
| Tolerance | PMK 본체 직경 Ø D | |
| B -0.02 -0.06 |
ØD ± 0.2 | |
| 15 mm | 21.2 mm | |
| 15.5 mm | 21.9 mm | |
| 16 mm | 22.6 mm | |
| 16.5 mm | 23.3 mm | |
| 17 mm | 24.0 mm | |
| 17.5 mm | 24.7 mm | |
| 18 mm | 25.5 mm | |
| 18.5 mm | 26.2 mm | |
| 19 mm | 26.9 mm | |
| 19.5 mm | 27.6 mm | |
| 20 mm | 28.3 mm | |
| 21 mm | 29.7 mm | |
| 22 mm | 31.1 mm | |
| 23 mm | 32.5 mm | |
| 24 mm | 33.9 mm | |
| 25 mm | 35.6 mm | |
| 26 mm | 36.8 mm | |
| 27 mm | 38.2 mm | |
| 28 mm | 39.6 mm | |
| 29 mm | 41.0 mm | |
| 30 mm | 42.4 mm | |
| 32 mm | 45.3 mm | |
| 35 mm | 49.5 mm | |
| 36 mm | 50.9 mm | |
| 38 mm | 53.7 mm | |
| 40 mm | 56.6 mm |
| NO-03-PA | Ø40 - Ø130mm | ||
사이즈 : NO-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 4
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 40~130mm, 일반 X 치수 6mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 88 H7 = PMK-NO-03-PA-88
| XK-03-PA | Ø40 - Ø130mm | ||
사이즈 : XK-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm이며,
요청 시 최대 0.8mm까지 확장 가능
B 40~130mm, 일반 X 치수 2.5mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: B 측정물 = 45 H7 = PMK-XK-03-PA-45
| SL-03-PA | Ø40 - Ø130mm | ||
사이즈 : SL-03-PA일반형 평행 측정 헤드
연결나사부 M10 X 1
측정 범위는 0.20mm 이며,
요청 시 최대 0.3mm까지 확장 가능
B 40~130mm, 일반 X 치수 1.2mm
B2 = 약 25-30mm
주문 시 평행선의 가장 작은 치수 B를 지정하십시오.
주문 예: Ø 측정물 = 34 D10 = PMK-SL-03-PA-34.08
