MG80 INTERFACE MODULE

MAGNESCALE , 계측장비 , 변위센서 인디게이터 , 마그네스케일
모델 : MG80-SC
통신 : EtherNet / RS-232C
입력채널 : 16채널
Product Details

MG80-SC 인터페이스모듈

RS-232C , Ethernet 지원

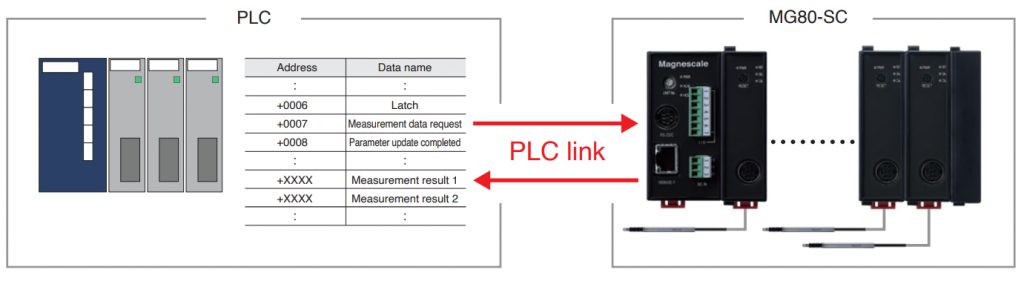

PLC 링크 기능 탑재로 각PLC와 프로그래밍 없이 통신
DK SERIES , DT SERIES 게이지를 최대16채널까지 접속가능

PLC와 MG80-SC를 RS-232C 또는 Ethernet으로 연결하여 PLC에서
통신 프로그래밍을 하지 않고 데이터를 송수신할 수 있습니다.

미쓰비시, 오므론, 키엔스  PLC 연결가능


사양
메인모듈 MG80-SC(NPN) / MG80-SC2(PNP)
통신 프로토콜 RS-232C (2,400bit/s~230,400bit/s)
Ethernet(100BASE-TX : 100Mbit/s)
기능 입력 분해능 설정(0.1~10μm) / 리셋 / 마스터 / 프리셋 / 각채널의 현재값 , 최대값 , 최소값 , P-P값 /

콤퍼레이터 기능 (2단계 똔느 4단계 설정가능) PLC link *1
가운터모듈 최대 연결수 1유닛 16대 (MG80-SC+MG80-CM x 16)
마운팅 방법 DIN35mm 레일
전원 DC10.8~26.4V
소비전력 2.4W 이하
최대 통신 케이블 길이 RS-232C : 15m , Ethernet : 20m(CAT5e 쉴드타입권장 ※3)
※ 1 지원 PLC는 접속 매뉴얼을 참조해 주세요
※2 RS-232C 통신케이블은 별도 판매되는 DZ252를 사용해 주세요
※3 Ethernet 통신케이블은 고객님이 직접 준비해 주세요.
카운터모듈 MG80-CM
소비전력 2.0W이하 (측정게이지 제외)
연결가능 게이지 DK SERIES , DT SERIES +MT13 사용
알람 카운터 응답 주파수 초과 , 게이지 미접속 , 단선

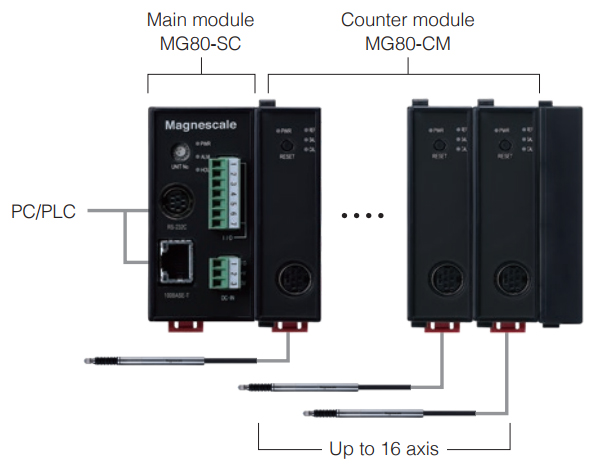

구성도

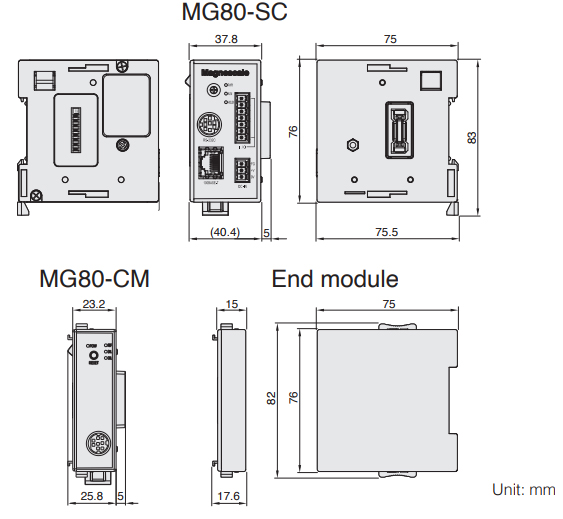

도면
