MG80 INTERFACE MODULE

MAGNESCALE , 계측장비 , 변위센서 인디게이터 , 마그네스케일
모델 : MG80-NE/EI/PN/EC
통신 : EtherNet, EtherNet/IP, PROFINET, EtherCAT
카탈로그 메뉴얼 도면
Product Details

MG80-NE/EI/PN/EC 인터페이스모듈

DK800S, DK 및 DT 시리즈용 인터페이스 모듈
측정 장치의 데이터는 EtherNet, EtherNet/IP, PROFINET 또는 EtherCAT 필드버스를 통해 PLC로 전송

MG80-NE(Ethernet) / MG80-EI(EtherNet/IP) / MG80-PN(PROFINET) / MG80-EC(EtherCAT)
필드버스 호환 인터페이스 장치
각 MG80-xx 및 MG80-CM 시스템은 이더넷 케이블을 통해 연결하여 연결 가능한 게이지 수를 확장 가능

MG80-CM
DK800S, DK 및 DT 시리즈(MT13을 통해) 디지털 게이지용 카운터 모듈
간편한 설치를 위한 DIN 레일 마운트

LZ80-K1-K2
MG80-EI, MG80-PN 및 MG80-EC용 I/O 모듈
8개의 입력과 8개의 출력

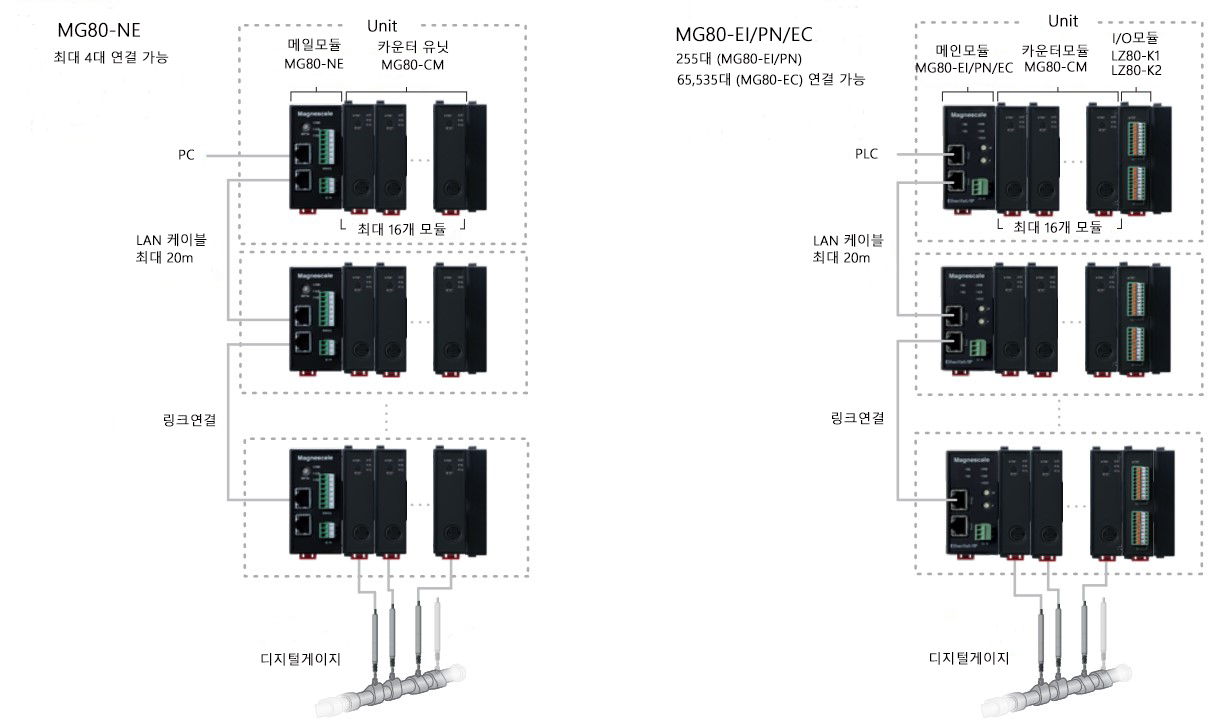

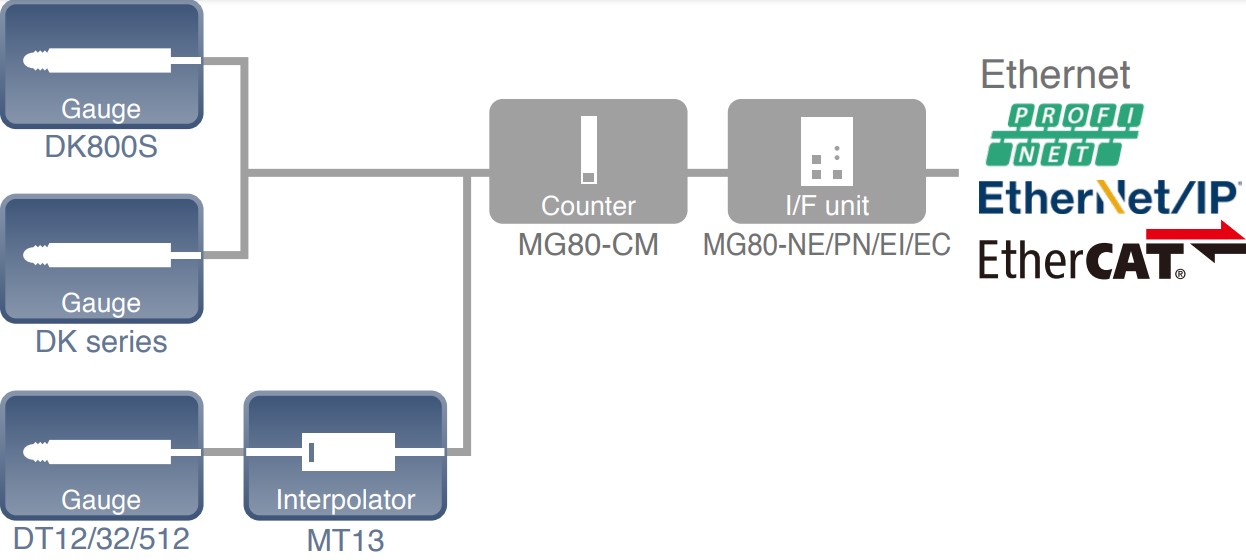

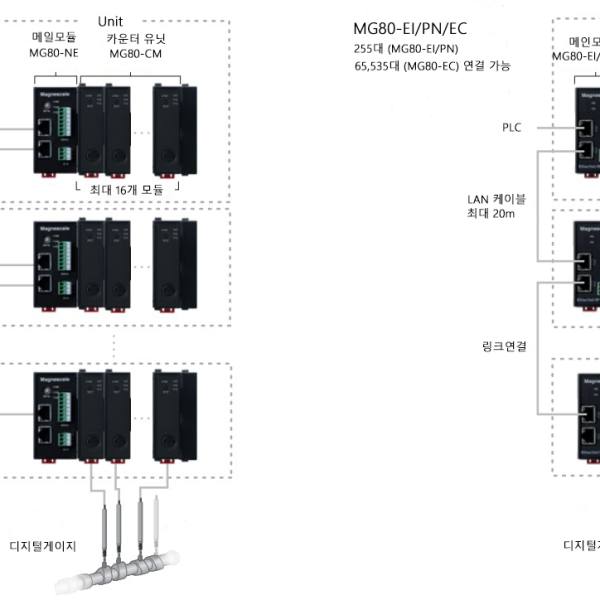

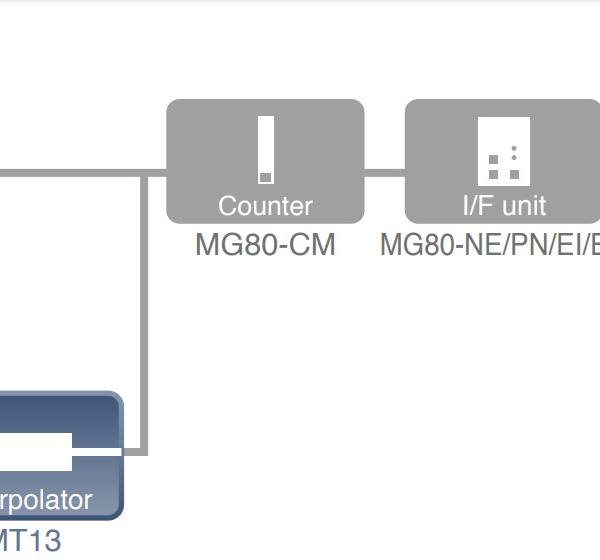

연결 구성도

사양
메인 모듈
모델명 MG80-NE MG80-EI MG80-PN MG80-EC
통신 프로토콜 Ethernet(TCP/TP)
100BASE-TX
EtherNet/IP PROFINET EtherCAT
기능 분해능 선택(0.1~10µm), 기준점 설정, 리셋, 프리셋, 마스터 프리셋, 각 축의 현재값/최대값/최소값/PP값 출력, 연산기능(2축 덧셈, 뺄셈), 비교기 기능(2 또는 4단계를 최대 8세트까지 설정 가능)
최대 연결 가능 카운터 모듈 각 MG80-NE에 16개의 MG80-CM 장치를 연결할 수 있습니다. 최대 64개의 게이지를 연결할 수 있습니다(링크 연결을 통해) 각 MG80-EI/PN에 16개의 MG80-CM 장치를 연결할 수 있습니다. 최대 255개의 게이지를 연결할 수 있습니다(링크 연결 및 필드버스 IP 주소 구성을 통해) 각 MG80-EC에 16개의 MG80-CM 장치를 연결할 수 있습니다. 최대 65,535개의 게이지를 연결할 수 있습니다(링크 연결을 통해)
장착방법 35mm DIN 레일 장착
전원 공급 전압 직류 10.8~26.4V
전원 공급 전압 2.4W 이하
최대 케이블 길이* 20m(차폐형 CAT5e 권장)
*통신케이블은 고객이 직접 제공해야 합니다.
Magnescale은 사전 통지 없이 제품 사양을 변경할 권리가 있습니다.
카운터 모듈
모델 MG80-CM
전력 소비 2.0W 이하 (측정단위 제외)
호환 측정 단위 DK800S 시리즈, DK 시리즈, DT 시리즈(MT13을 통해)
경보 주파수 응답 초과, 측정 장치 연결 안 됨, 케이블 파손
I/O 모듈*
모델 LZ80-K1/LZ80-K2
전력 소비 2.0W 이하
입출력 9극 커넥터 × 2 포토커플러 절연 8입력, 8출력
LZ80-K1: 전류싱크
LZ80-K2: 전류소스
*MG80-NE에 접속할 수 없습니다.
Magnescale은 사전 통지 없이 제품 사양을 변경할 권리가 있습니다.

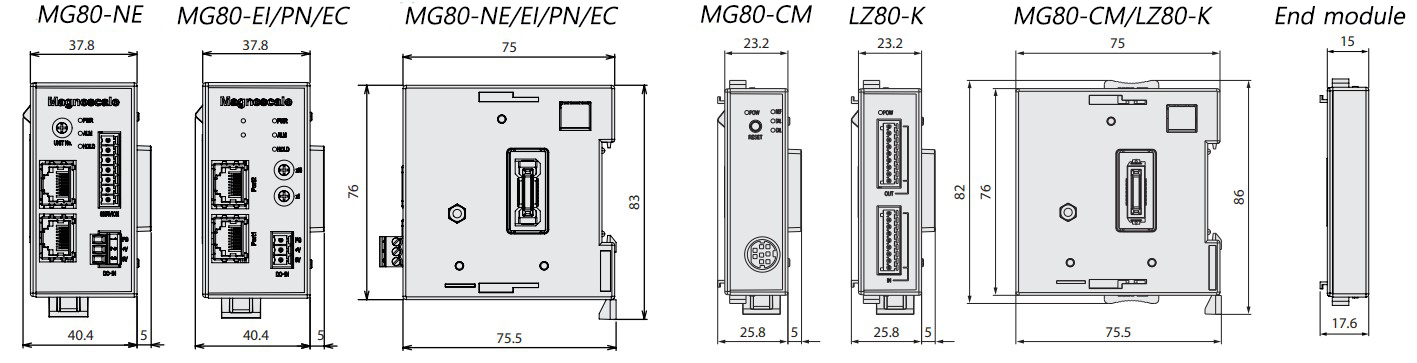

Dimensions
