DK805 Series
신뢰성이 높은 고정밀도 측정을 가능하게한 컴팩트하고 슬림한 기계 계측용 디지털 게이지
자기 검출 방식먼지나 진동에 강해서 내환경성이 우수
정확도 : 1μm, 1.5μm
분해능 : 0.1μm, 0.5μm
측정 범위 : 5mm
저측정력 : 수지등의 연질재 , 유리 , 렌즈등의 사치성재 , 탄성변형을 일으켜 쉬운 재료 ,
성형품등을 대상으로 한 기계 계측에 매우 적합합니다
공기 압력으로 스핀들의 상하 구동이 가능 ( Vacuum suction )
방진 벨로우즈 표준장비
설치가 쉽고. 견고하게 고정시킬 수있는 플랜지 플랜지 타입이 있음
풍부한 액세서리

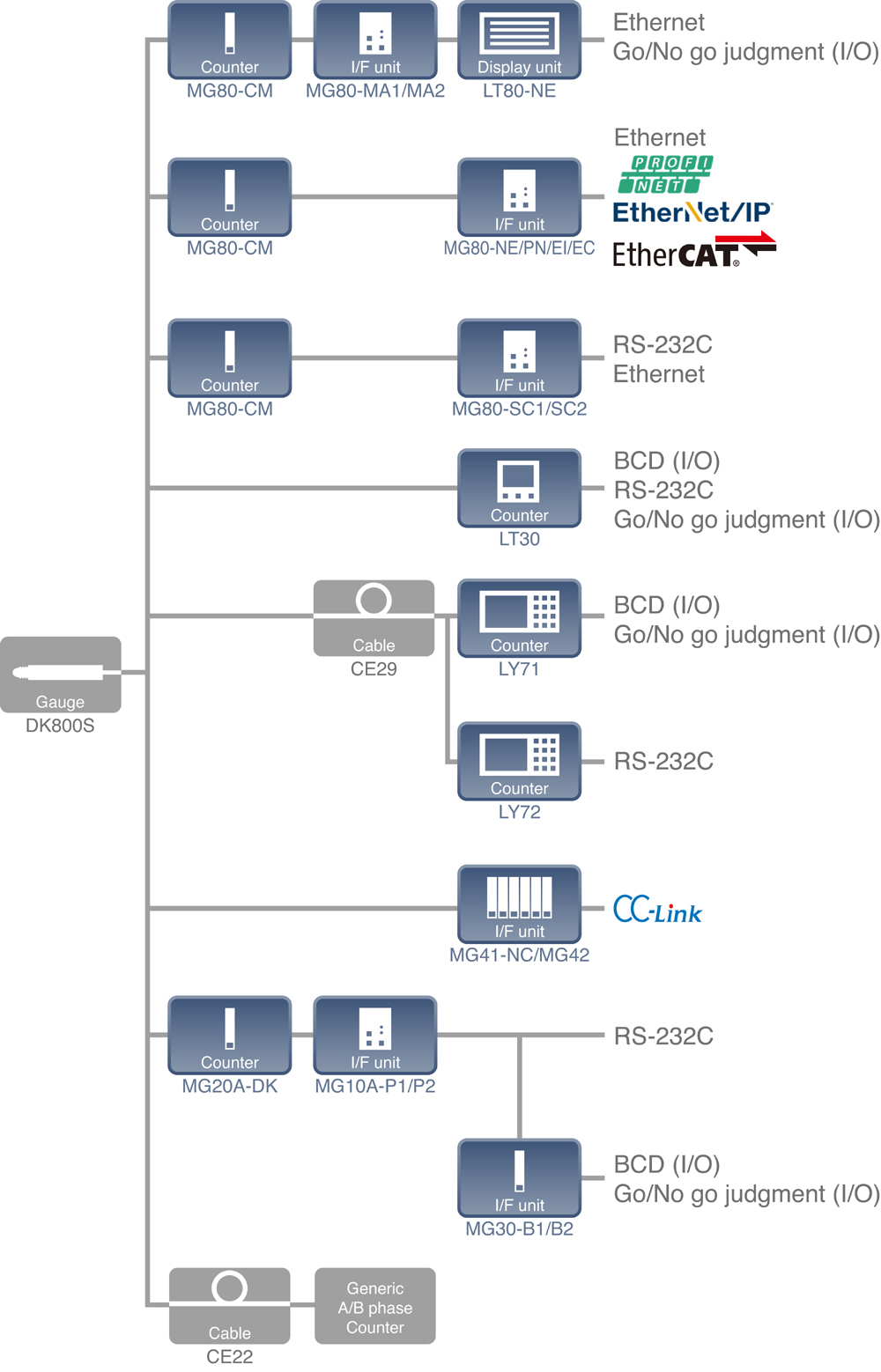

DK800시리즈의 연결 구성도
제품사양
주요 사양 | ||||
모델명 | 고분해능 플랜지 | 일반 분해능 플랜지 | 고분해능 유형 | 일반 분해능 유형 |
DK805SAFR/AFLR, DK805SBFR/BFLR | DK805SBFR5/BFR5, DK805SBFLR5/BFLR5 | DK805SAR/ALR, DK805SBR/BLR | DK805SAR5/ALR5, DK805SBR5/BLR5 | |
출력 | A / B / Z 상 전압 차동 라인 출력 (EIA - 422 규격) | |||
신호 피치 | 40 μm | |||
최소 분해능 | 0.1 μm | 0.5 μm | 0.1 μm | 0.5 μm |
측정 범위 | 5.2 mm | |||
정밀도 ( at20 ℃) | 1μm | 1.5 μm | 1μm | 1.5 μm |
아래방향 : 0.45 ± 0.25 N 가로 방향 : 0.40 ± 0.25 N 위 방향 : 0.35 ± 0.25 N |
||||
측정 힘 (20 ℃에서) | ||||
원점 | 1 개소 ( 스핀들이동 1 mm 위치 ) | |||
최대 응답 속도 | 80m/min (DK805AFR/AFLR) | 250m/min (DK805AFR5/AFLR5) | 80m/min (DK805AR/ALR) | 250m/min (DK805AR5/ALR5) |
42m/min (DK805BFR/BFLR) | 100m/min (DK805BFR5/BFLR5 | 42m/min (DK805BR/BLR) | 100m/min (DK805BR5/BLR5) | |
에어 구동 | Vacuum suction (DK805AFLR/AFLR5, DK805BFLR/BFLR5) | Vacuum suction (DK805ALR/ALR5, DK805BLR/BLR5) | ||
Vibration resistance (10 ~ 2000 Hz) | 100 m / s2 | |||
Impact resistance (11 ms) | 1000 m / s2 | |||
보호 등급 | IP66 (interpolation BOX 및 커넥터 제외) | |||
사용 온도 범위 | 0 ℃ ~ 50 ℃ | |||
저장 온도 범위 | -20 ℃ ~ 60 ℃ | |||
전원 전압 | DC +5 V ± 5 % | |||
소비 전력 | 1 W | |||
케이블 길이 | 2.5 m | |||
외경치수 | φ9.5 (0 ~ 0.009) mm | φ8 (0 ~ 0.009) mm | ||
무게 ※ 1 | 약 20 g | |||
측정 자 | 초경볼팁 (DZ - 123) 장착 나사 M2.5 | 스틸 볼팁 장착 나사 M2.5 | 초경볼팁 (DZ - 123) 장착 나사 M2.5 | 스틸 볼팁 장착 나사 M2.5 |
부속품 | + PM4 x 5 나사 (2 개), 설치 간격 장치, 매뉴얼, 보충 설명 | |||
출력 케이블 길이 (후속 전자 부까지) | 22 m max. |
제품 개선을 위해 예고없이 변경될 수 있으므로 최신 스펙에서 기능 및 성능을 확인하시기 바랍니다. 양해 바랍니다.

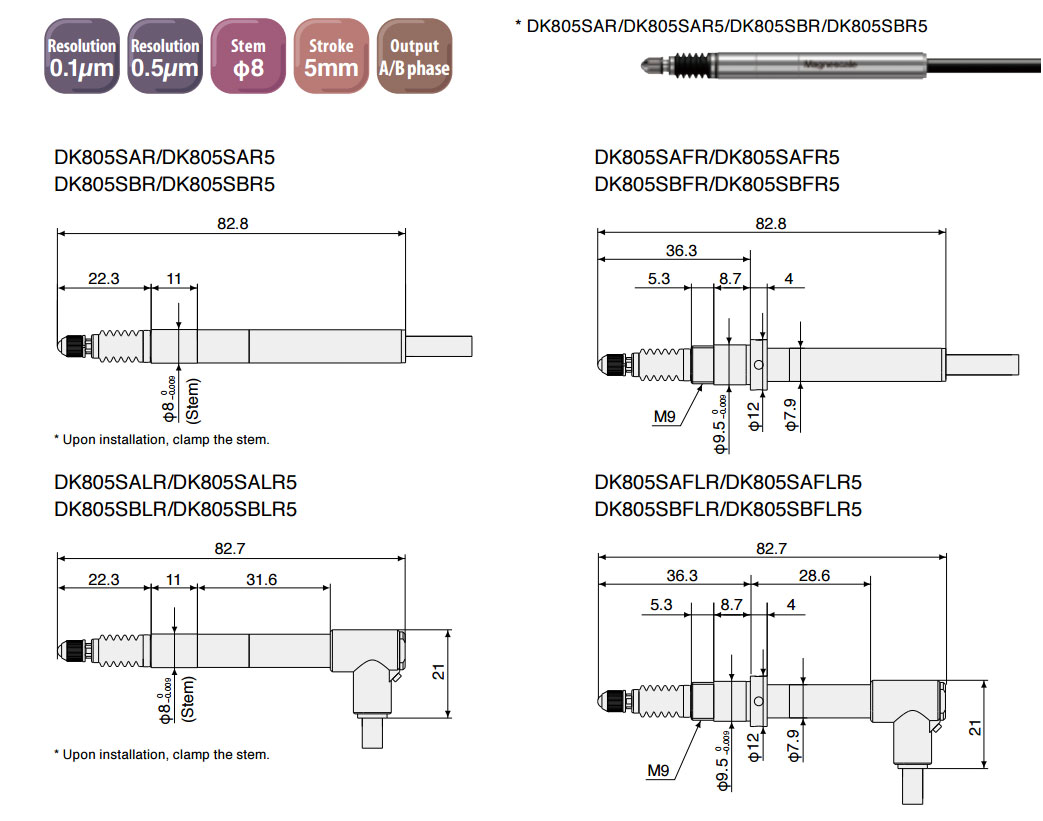

Dimensions
