AMA TP60 SERIES
ADVANCED MEASURING ARMSET / TP - TRANSMISSION PARALLELOGRAM DEVICE

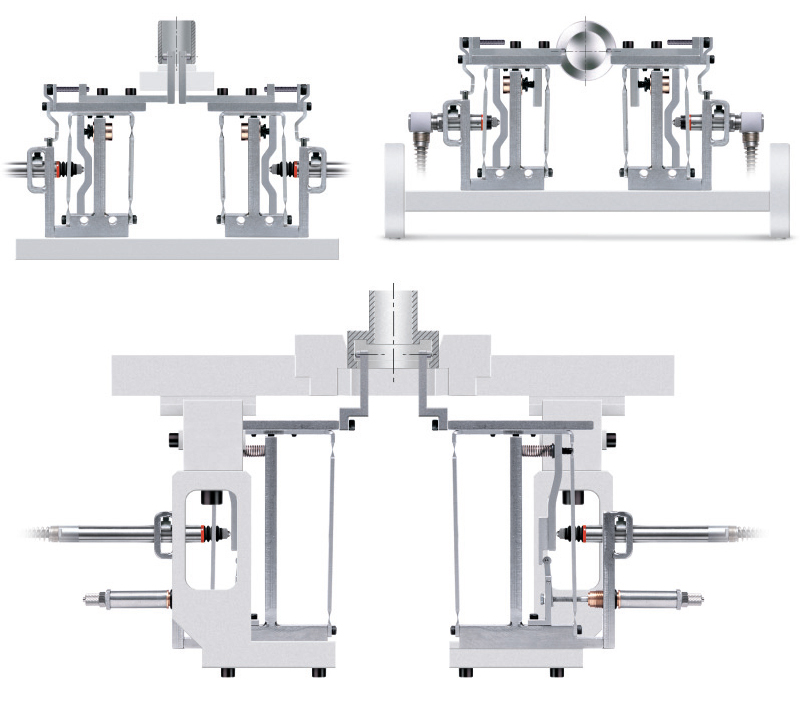

사용예)

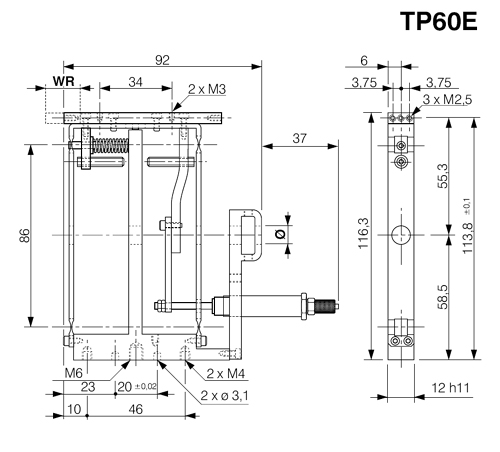

TP60E
작동범위 : (WR)6.0mm

외경 측정용, 공압 구동
Model ORDER CODE
ø 8 mm : 2924051400
ø 3/8” : 2924051430

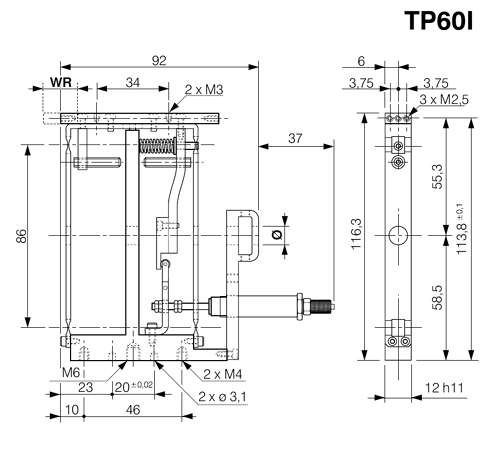

TP60I
작동범위 : (WR)6.0mm

내경 측정용, 공압 구동
Model ORDER CODE
ø 8 mm : 2924051401
ø 3/8” : 2924051431

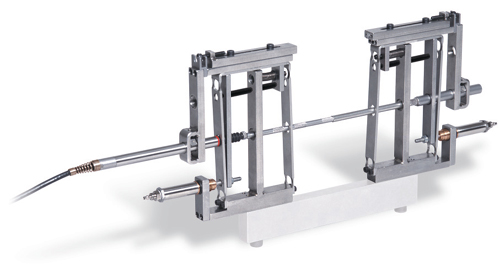

TP60SE

작동범위 : (WR)12mm
외경 측정용 , 셀프센터링 유닛
Model ORDER CODE
ø 8 mm : 2924051409
ø 3/8” : 2924051407
TP60SI
작동범위 : (WR)12mm
내경 측정용 , 셀프센터링 유닛
Model ORDER CODE
ø 8 mm : 2924051406
ø 3/8” : 2924051408

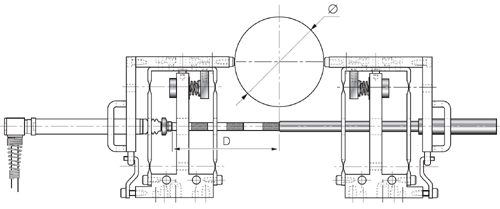

구성예)
- 외경 Ø75mm 측정시
셀프센터링 유닛의 구성
• TP60SE (Q.ty 2)
• Slide (Q.ty 2)
• Self-centering kit (Q.ty 1)
• 70 mm extention (Q.ty 1)
SELF-CENTERING KIT

MODEL | Ø | ORDER CODE |
TP60 | 8 mm | 2924051410 |
3/8” | 2924051413 |

D | ORDER CODE |
10 mm | 1024017105 |
15 mm | 1024017106 |
20 mm | 1024017107 |
25 mm | 1024017108 |
30 mm | 1024017109 |
70 mm | 1019750093 |
80 mm | 1019750122 |
T60 | ø (mm) | 0-10 | 10-20 | 20-30 | 30-40 | 40-50 | 50-60 | 60-70 | 70-80 | 80-90 | 90-100 |
D (mm) | - | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
편심접촉자 적용시 제한범위 / 측정 사양
MODEL | H(*) (mm) | L(mm) | P(mm) | 반복정밀도 2,77σ (μm) |
감도 (max err. %) |
TP60 | 90 | 14 | 50 | <0,3 | ± 1,5 |

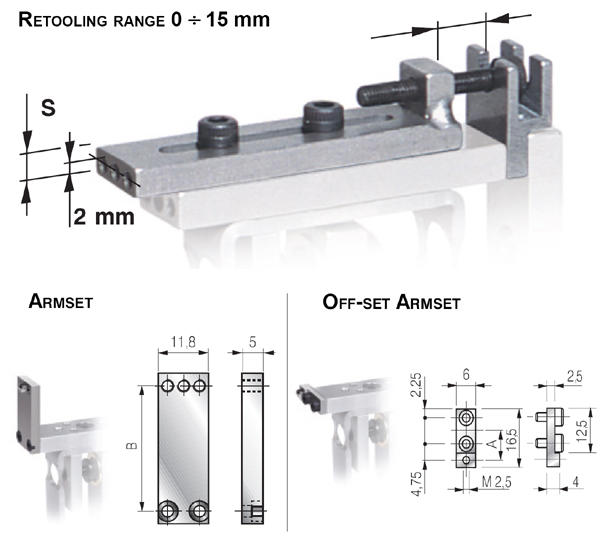

ACCESSORIES

명칭 | 모델 | H(*)MAX(mm) | s | ORDER CODE | |
SLIDE | TP60 | M2.5 | 90 | 6 | 2924051405 |
4-48 UNF | 90 | 6 | 2924051435 | ||
ARMSET | TP60 | M2.5 | (B = 60 mm) | 3192405140 | |
4-48 UNF | 3192405143 | ||||
OFF-SET ARMSET |
M2.5 | (A = 8,5 mm) | 2924017150 | ||
(A = 10 mm) | 2924017151 | ||||
4-48 UNF | (A = 8,5 mm) | 2924017152 | |||
(A = 10 mm) | 2924017153 |
