AMA TS12 - TS21 SERIES
MARPOSS
,
측정보조구/장비
,
게이지 블럭
용도 : 전폭측정
작동범위 : 1.0 mm
작동범위 : 1.0 mm
Product Details
AMA TS12 - TS21 SERIES
TS - TRANSMISSION SHOULDER DEVICE

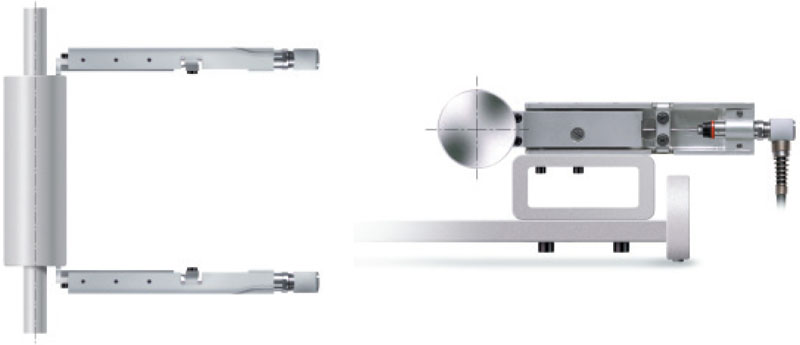

사용예
참고 : ± 0.5 mm 접촉 법위를 갖춘 Red Crown Probe 와 함께 장착하여 사용합니다.
(M 2.5 스레드 코드 1024017105 또는 1024017106 ; 4-48 UNF 스레드 코드 1024017115 또는
코드 1024017116 ) 와 함께 사용 합니다.
TECHNICAL DATA
| MODEL | 작동범위 (WR)(mm) |
ARM RATIO (AR) |
반복정밀도 (2.77 σ) |
감도 (max err. %) |
| TS12 | 1.2 | 1 | <0,5μm | ± 2 |
| TS21 | 1.8 ÷ 2.1 | 1.5 ÷ 1.75 |

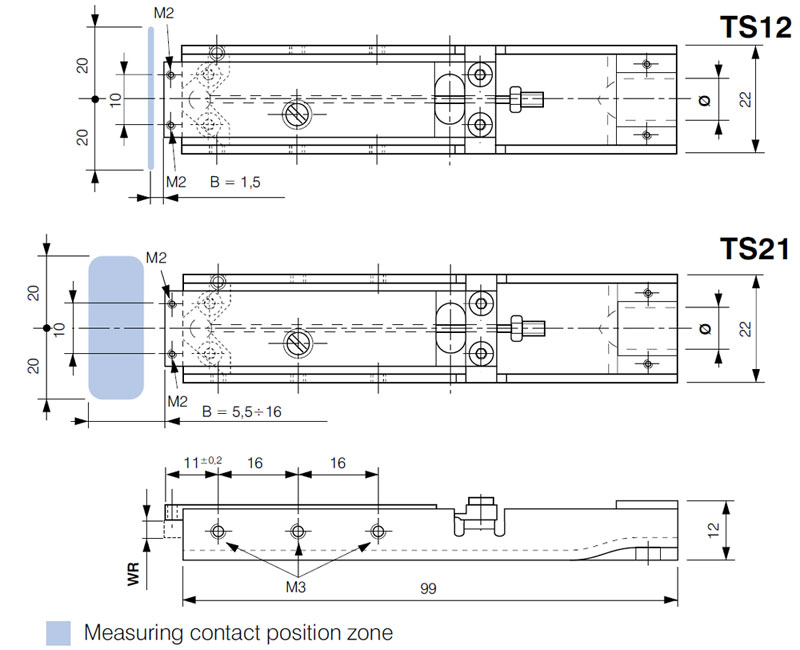

| TS12 - TS21 |
| 작동범위 : (WR)1.0mm 전폭 측정용 |
| MODEL | ø | ORDER CODE | |
| TS12 | ø 8 mm | 2927364100 | |
| ø 3/8” | 2927364130 | ||
| TS21 | ø 8 mm | 2927364101 | |
| ø 3/8” | 2927364131 | ||
