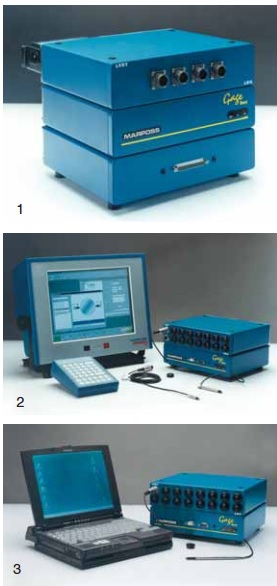

Marposs Guage Box
MARPOSS
,
계측장비
,
변위센서 인디게이터
,
마르포스

마르포스 측정기와 호환가능
(lvdt hbt)
(lvdt hbt)
Product Details
Gauge box는 디지털 인풋 아웃풋 신호들을 받아들이고 다양한 아날로그 센서들을 연결하기 위한 모듈들을 구비하고 있습니다.
모든 모듈들은 데이지 체인식으로 측정 데이터와 프로그램 데이터 그리고 I/O 신호들을 USB를 통해 E9066TTM 개인 PC와 호환할수있고 혹은 단순한 RS232 방식으로 연결 가능합니다.
또한 상업용 PC들을 통해서도 사용하실수 있습니다.
Guage box 는 마르포스 프로브들 혹은 제3의 다양한 센서들을 연결하여 인터페이스와 데이터 수집을 가능케 도와줍니다.
데이타 수집 기능( 샘플링, 시그날 컨디셔닝 A/D 컨버젼)은 근접 연결(선반등 에 설치되있는 컴퓨터 ex) 작업용 컴퓨터) 을 통해 가능하며 PC와 호환 가능한 데이타 수집용 인디게이터 혹은 E9066TTM 혹은 개인용피시와도 과 상호 교환 합니다.

• 기본 디지털 I/O를 위한 메인 프로세서 모듈
•Lvdt, HBT, 게이지 센서 혹은 DC 방식 게이지를 위한 데이터 모듈
• 사이클 명령방식을 위한 디지털 I/O 모듈, 보정 혹은 I/O 명령어를 위한 BCD 출력방식
•E9066TTM 혹은 PC를 위한 시리얼 인터페이스 (프로세서와 피시간의 최소 길이: RS232 10 미터; USB/ HIGH SPEED SERIAL) 25 meters , 메인 하드웨어
• 데이터 상호 연결과 pc와의 호환을 위한 프로세서
• 데이터 acquistion 모듈 (DAQ): 16개의 모듈 마다16개의 아날로그 센서연결가능, 8개까지 DAQ 모듈 설치가능, 8X 16 = 128 sensors. LVDT HBT 게이지 DC 타입 센서, lVDT 와 HBT 등같이 다른 모듈타입의 센서 같이 사용가능
• 디지털 I/O 모듈 -32 I.O 모듈 , 8 개까지 I/O 모듈 가능, 8X 32= 25 I/O •모든모듈은 데이지 체인방식으로 프로세서 모듈과 연결가능합니다
• 치수 280 X 70 X 225MM
• 전원공급: 일반적인 AC 입력타입 혹은 24V
• 모든 모듈은 마르포스 SPCTM 소프트웨어로부터 단순한 명령어를 다운받아서 환경설정 될수 있스니다.
• 정적이고 역동적인 측정이 가능합니다(부드럽고 비연속적인 표면, 수동 , 오토방식의 로테이션
• 마르포스 SPCTM 소프트웨어와 호환가능
• 제3의 데이타 소프트웨어와 호환 가능
모든 모듈들은 데이지 체인식으로 측정 데이터와 프로그램 데이터 그리고 I/O 신호들을 USB를 통해 E9066TTM 개인 PC와 호환할수있고 혹은 단순한 RS232 방식으로 연결 가능합니다.
또한 상업용 PC들을 통해서도 사용하실수 있습니다.
Guage box 는 마르포스 프로브들 혹은 제3의 다양한 센서들을 연결하여 인터페이스와 데이터 수집을 가능케 도와줍니다.
데이타 수집 기능( 샘플링, 시그날 컨디셔닝 A/D 컨버젼)은 근접 연결(선반등 에 설치되있는 컴퓨터 ex) 작업용 컴퓨터) 을 통해 가능하며 PC와 호환 가능한 데이타 수집용 인디게이터 혹은 E9066TTM 혹은 개인용피시와도 과 상호 교환 합니다.

• 기본 디지털 I/O를 위한 메인 프로세서 모듈
•Lvdt, HBT, 게이지 센서 혹은 DC 방식 게이지를 위한 데이터 모듈
• 사이클 명령방식을 위한 디지털 I/O 모듈, 보정 혹은 I/O 명령어를 위한 BCD 출력방식
•E9066TTM 혹은 PC를 위한 시리얼 인터페이스 (프로세서와 피시간의 최소 길이: RS232 10 미터; USB/ HIGH SPEED SERIAL) 25 meters , 메인 하드웨어
• 데이터 상호 연결과 pc와의 호환을 위한 프로세서
• 데이터 acquistion 모듈 (DAQ): 16개의 모듈 마다16개의 아날로그 센서연결가능, 8개까지 DAQ 모듈 설치가능, 8X 16 = 128 sensors. LVDT HBT 게이지 DC 타입 센서, lVDT 와 HBT 등같이 다른 모듈타입의 센서 같이 사용가능
• 디지털 I/O 모듈 -32 I.O 모듈 , 8 개까지 I/O 모듈 가능, 8X 32= 25 I/O •모든모듈은 데이지 체인방식으로 프로세서 모듈과 연결가능합니다
• 치수 280 X 70 X 225MM
• 전원공급: 일반적인 AC 입력타입 혹은 24V
• 모든 모듈은 마르포스 SPCTM 소프트웨어로부터 단순한 명령어를 다운받아서 환경설정 될수 있스니다.
• 정적이고 역동적인 측정이 가능합니다(부드럽고 비연속적인 표면, 수동 , 오토방식의 로테이션
• 마르포스 SPCTM 소프트웨어와 호환가능
• 제3의 데이타 소프트웨어와 호환 가능
