HG-T SERIES

PANASONIC , 계측센서 , 레이저외경마이크로메터

설치거리 : 0～500mm
반복정밀도 : 1μm(설치20mm에서)
측정폭 : 10mm

카탈로그 메뉴얼 도면

Product Details

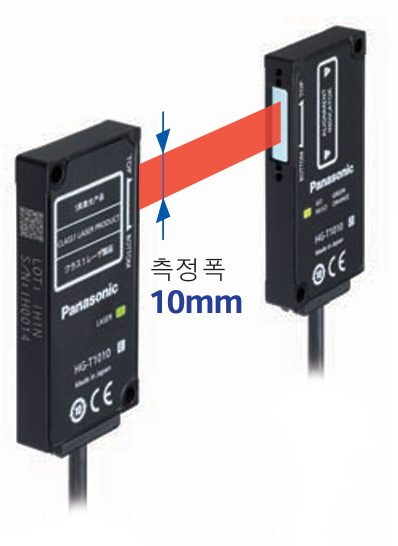

HG-T SERIES 투과형 디지털 변위 센서

업계 최고 클래스의 고정밀도 측정.

- “투과형 디지털 변위 센서” 형태로, 센서의 투광부와 수광부가 마주보도록 설치되어,
대상물(예: 롤러, 샤프트 등)이 그 사이를 지나가거나 간섭함으로써 변위 혹은 치수 등을 측정할 수 있습니다.
- 매우 얇은 헤드 두께 : 헤드 두께 약 8 mm로 협소한 공간 설치에 유리합니다.

- 측정폭이 약 10 mm의 밴드 레이저 빔을 사용해 치수·위치 측정 가능.

- 반복성이 약 1 µm 수준으로 고정밀입니다.

- IP67 등급의 보호구조를 갖춰, 먼지나 물이 있는 공업 환경에도 적합하게 설계됨

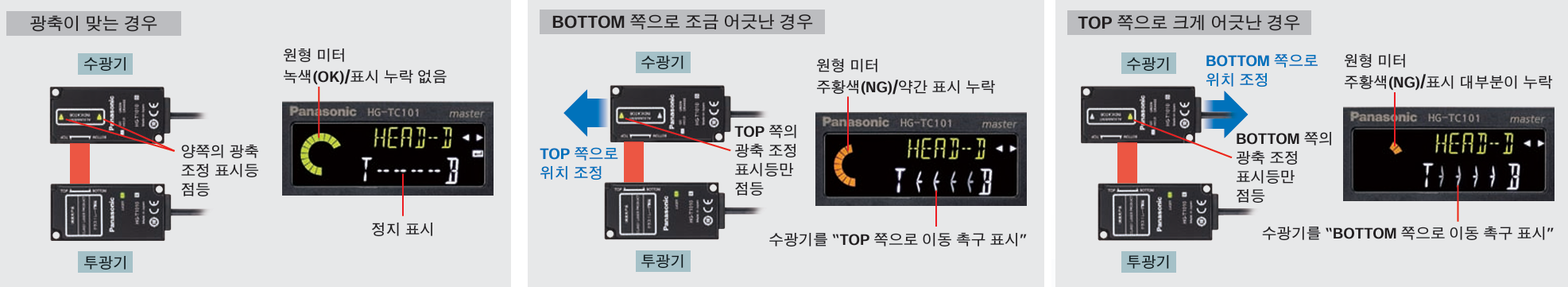

- 광축 조정 어시스트 기능 탑재

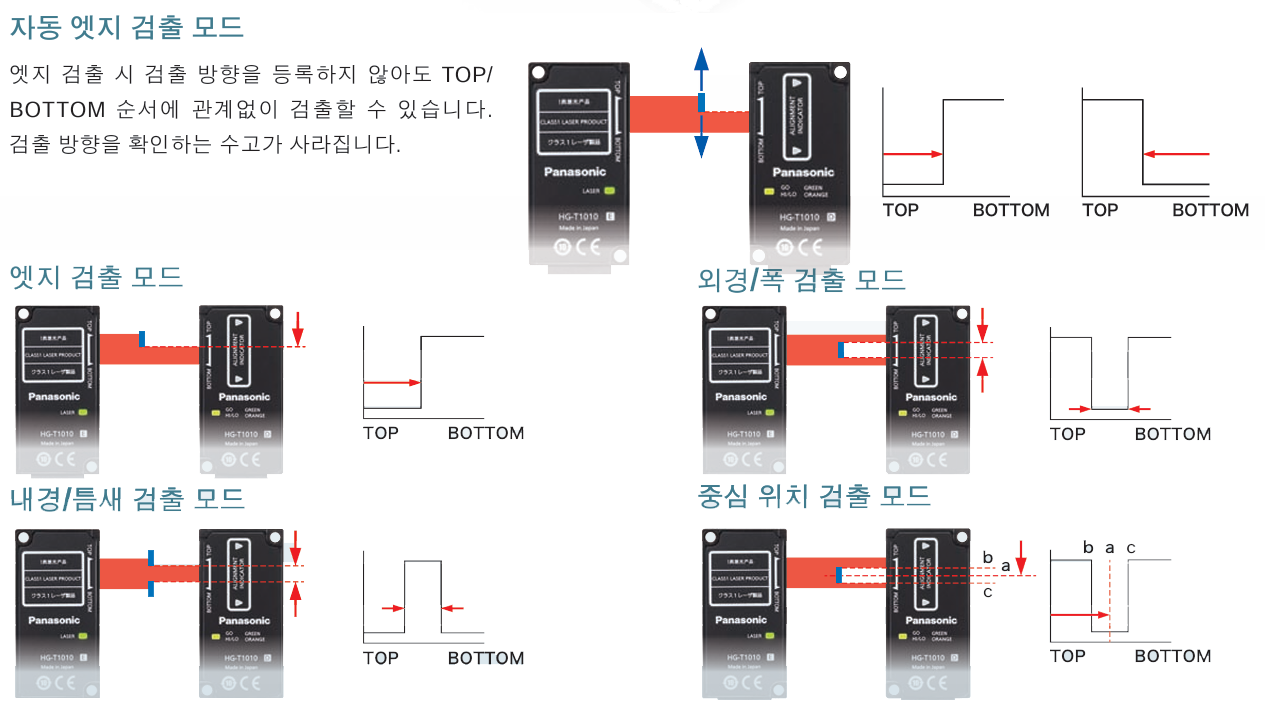

- 5가지 검출 모드

제품 사양

센서 헤드
종류		측정폭 10mm・표준 타입	측정폭 10mm・슬림 타입
형식명		HG-T1010	HG-T1110
적합 규제		EMC 지령, RoHS 지령, FDA 규칙
조합 컨트롤러		HG-TC101(-P), HG-TC111(-P), HG-TC113
위치 검출 방법		CMOS 방식
설치 거리		0～500mm
측정폭		10mm
광원		적색 반도체 레이저 클래스1[JIS / IEC / GB / FDA(주2)]
		최대 출력：0.3mW, 발광 최대 파장：655nm
반복 정밀도(주3)		1μm(설치 거리20mm에서)
		2.5μm(설치 거리100mm에서)
		5μm(설치 거리500mm에서)
직선성(주4)		±0.12%F.S.(설치 거리 20mm에서)
		±0.28%F.S.(설치 거리 100mm에서)
최소 검출 물체(주5)		ø0.5mm(설치 거리 500mm에서)
온도 특성(주6)		±0.03%F.S./℃
동작 표시등	투광기	레이저 방사 표시등(녹색)
	수광기	광축 조정 표시등(주황색/녹색),	판정 출력 표시등(주황색/녹색)
		판정 출력 표시등(주황색/녹색)
오손도		2
사용 표고		2,000m 이하(주8)
내환경성	보호 구조	IP67(IEC)(커넥터부 제외)
	사용 주위 온도	-10～+45℃(단, 결로 및 결빙 없을 것), 보관 시：-20～+60℃
	사용 주위 습도	35～85%RH, 보관 시：35～85%RH
	사용 주위 조도	백열 램프：수광면 조도 5,000ℓx 이하(주7)
	절연 저항	DC250V 메가에서 20MΩ 이상(전 단자 전체-케이스 간)
	내진동	내구 10～55Hz　복진폭 1.5mm　XYZ 각 방향 2시간
	내충격	내구 196m/s²　XYZ 각 방향 3회
어스 방식		콘덴서 어스
재질		케이스：알루미늄 다이캐스트, 투･수광면：유리
케이블		4심 원형 커넥터 부착 실드 케이블 0.2m 부속
본체 질량		투광기：약 30g, 수광기：약 30g	투광기：약 30g, 수광기：약 25g
(주1): 각 사양의 값은 컨트롤러 HG-TC□와 조합한 경우의 디지털 측정값을 바탕으로 한 것입니다. 지정하지 않은 측정 조건은 사용 주위 온도 =+20℃, 컨트롤러 평균 횟수 설정: 16회, 측정 물체: 불투명체 나이프 엣지, 설치 거리: 100mm, 측정 물체 위치 조건: 설치 거리의 중앙 위치에서 반 차광입니다. (주2): FDA 규칙의 Laser Notice No.50(2007.6.24) 규정에 따라 FDA 규칙(21 CFR 1040.10 및 1040.11)에 준거합니다. (주3): 설치 거리의 중앙 위치에서 반 차광의 디지털 측정값 오차 P-P 값입니다. (주4): 디지털 측정값의 이상 직선에 대한 오차입니다. (주5): 설치 거리 500mm의 중앙 위치에서 차광한 경우입니다. (주6): 설치 거리 100mm의 중앙 위치에서 반 차광한 경우입니다. (주7): 컨트롤러의 샘플링 주기를 “표준 샘플링”으로 설정한 경우입니다. (주8): 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

컨트롤러
종류		모기	자기
		고기능 타입	고기능 타입	배선절감 타입
형식명	NPN 출력	HG-TC101	HG-TC111	HG-TC113
	PNP 출력	HG-TC101-P	HG-TC111-P
적합 규제		EMC 지령, RoHS 지령, FDA 규칙
조합 센서 헤드		HG-T1010, HG-T1110
컨트롤러 최대 연결 대수		모기 1대당 자기는 최대 15대까지(주2)
전원 전압		24V DC±10% 리플 0.5V(P-P) 포함
소비 전류(주3)		100mA 이하(센서 헤드 연결 시)
측정폭		10mm
아날로그 출력 (변환식) (주4)	아날로그 전압출력	• 전압 출력 범위: 1~5V/F.S.(초기값) • 알람 시 출력: 5.2V • 직선성: ±0.05%F.S. • 출력 임피던스: 100Ω MAX.
	아날로그 전류출력	• 전류 출력 범위: 4~20mA/F.S.(초기값) • 알람 시 출력: 0mA • 직선성: ±0.25%F.S. • 부하 임피던스: 250Ω MAX.
제어 출력 (출력1, 출력2, 출력3)		<NPN 출력 타입> <PNP 출력 타입> NPN 트랜지스터·오픈 컬렉터 PNP 트랜지스터·오픈 컬렉터 · 최대 유입 전류:50mA(주5) · 최대 유출 전류:50mA(주5) · 인가 전압:30V DC이하(출력-0V 간) · 인가 전압: 30V DC이하(출력-+V 간) · 잔류 전압:1.5V이하(유입 전류 50mA에서) · 잔류 전압: 1.5V이하(유출 전류 50mA에서) · 누설 전류: 0.1mA이하 · 누설 전류: 0.1mA이하
	단락 보호	장착(자동 복귀식)
	판정 출력	N.O. / N.C. 변환식
	알람 출력	알람 시 오픈
외부 출력 변환		출력1/출력2/출력3을 ‘3값’, ‘2값’, ‘논리’, ‘논리2’로 변환 가능
외부 입력 (입력1, 입력2, 입력3)		<NPN 출력 타입> <PNP 출력 타입> 무접점입력 또는 NPN 트랜지스터･오픈 컬렉터 무접점입력 또는 PNP 트랜지스터･오픈 컬렉터 · 입력 조건 · 입력 조건 비활성화: +8V~+V DC 또는 개방 비활성화: 0~+0.6V DC 또는 개방 활성화: 0~+1.2V DC 활성화: +4V~+V DC · 입력 임피던스: 약 10kΩ · 입력 임피던스: 약 10kΩ
	트리거 입력	입력 시간 2ms 이상(ON)
	레이저 투광 정지 입력	입력 시간 20ms 이상(ON)
	프리셋 입력	입력 시간 20ms 이상(ON)
	리셋 입력	입력 시간 20ms 이상(ON)
	뱅크입력A/B(주6)	입력 시간 20ms 이상(ON)
외부 입력 변환		입력1/입력2/입력3을 ‘프리셋/리셋/트리거 동작’, ‘뱅크 입력A/뱅크 입력B/선택(프리셋, 리셋, 트리거)’, ‘레이저 투광 정지’로 변환 가능
샘플링 주기		1ms(표준 샘플링)/0.5ms(고속 샘플링)
평균 횟수(응답 시간) (주6)		1회(2ms), 2회(3ms), 4회(5ms), 8회(9ms), 16회(17ms), 32회(33ms), 64회(65ms), 128회(129ms), 256회(257ms), 512회(513ms), 1,024회(1,025ms) 변환식
표시 분해능		μm
표시 범위		-199.999~199.999mm
오손도		2
사용 표고		2,000m 이하(주7)
내 환 경 성	보호 구조	IP40(IEC)
	사용 주위 온도	-10~+50°C(단, 결로 및 결빙이 없을 것)(주5), 보관 시: -20~+60°C
	사용 주위 습도	35~85%RH, 보관 시: 35~85%RH3
	내전압	AC1,000V 1분간 충전부 전체-케이스 간
	절연 저항	DC250V 메가에서 20MΩ 이상 충전부 전체-케이스 간
	내진동	내구 10~150Hz 복진폭 0.75mm(10~58Hz) 최대 가속도 49m/s2(58~150Hz) XYZ 각 방향 2시간
	내충격	98m/s2(약 10G) XYZ 각 방향 5회
재질		케이스부: 폴리카보네이트, 커버: 폴리카보네이트, 스위치: 폴리아세탈
케이블		0.2mm2 2심(갈색, 청색 리드선)/ 0.15mm2 7심 복합 케이블 2m 부속	0.15mm2 7심 복합 케이블 2m 부속
본체 질량		약 140g	약 140g	약 60g
(주2): 디지털 변위 센서용 통신 유닛 연결 시에는 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다. (주3): 소비 전류는 아날로그 전류 출력을 포함하지 않습니다. (주4): 직선성은 전류 출력 시: F.S.=16mA, 전압 출력 시: F.S.=4V인 디지털 측정값에 대한 값입니다. (주5): 모기에 자기를 연결한 경우, 자기의 연결 대수에 따라 제어 출력의 최대 유입/유출 전류 및 사용 주위 온도는 아래 표와 같이 달라집니다.
자기 연결 대수			제어 출력의 최대 유입/유출 전류	사용 주위 온도
		디지털 변위 센서용 통신 유닛 연결 시
1~7대		1~6대	20mA	-10~+45℃
8~15대		7~14대	10mA
(주6): 평균 횟수(응답 시간)는 샘플링 주기를 1ms(표준 샘플링)으로 설정한 경우입니다. 샘플링 주기를 0.5ms(고속 샘플링 )으로 설정한 경우, 응답 시간은 달라집니다. (주7): 표고 0m의 대기압 이상으로 가압한 환경에서 사용 또는 보관하지 마십시오.

주문 가이드

센서 헤드
종류		형상	측정폭	설치 거리	반복정밀도 (주1)	레이저 클래스	형식명

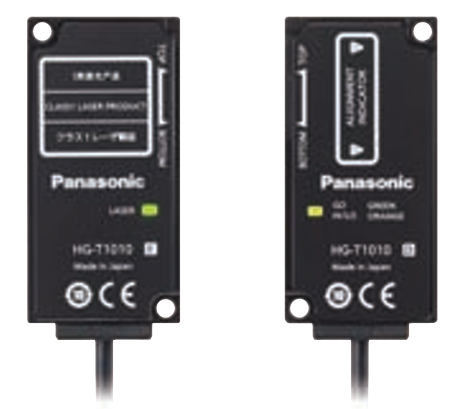

측정폭 10mm	표준 타입	투광기: 8×30×60mm, 수광기: 8×30×60mm	10mm	0~500mm	1μm 설치 거리 20mm에서2.5μm 설치 거리 100mm에서5μm 설치 거리 500mm에서	클래스1 JIS / IEC / GB / FDA (주2)	HG-T1010
	슬림 타입	투광기: 8×30×60mm, 수광기: 8×20×60mm					HG-T1110
(주1): 설치 거리의 중앙 위치에서 반 차광의 디지털 측정값 오차 P-P 값입니다. (주2): FDA 규칙의 Laser Notice No.50(2007.6.24) 규정에 따라 FDA 규칙(21 CFR 1040.10 및 1040.11)에 준거합니다.

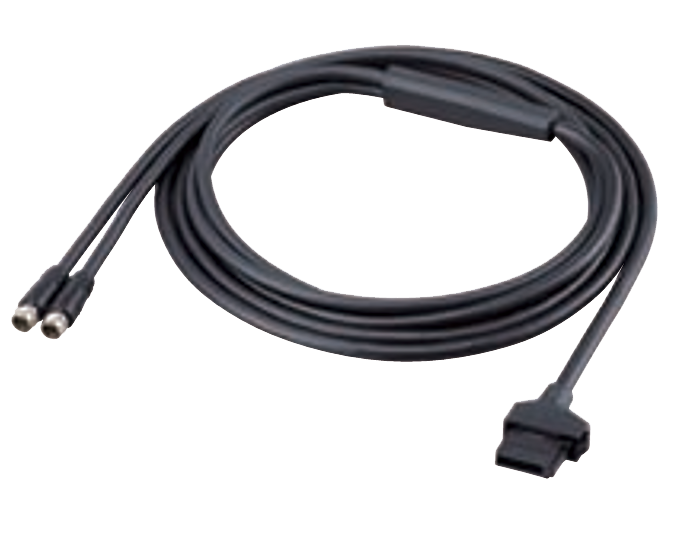

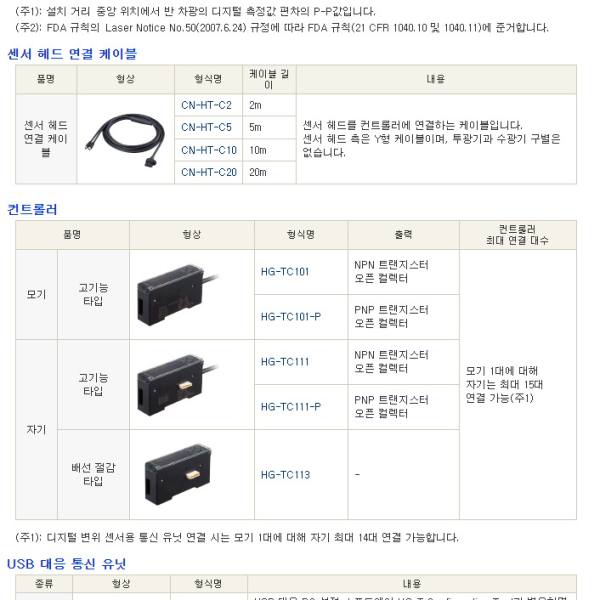

센서 헤드 연결 케이블
품명	형상	형식명	케이블 길이	내용
센서 헤드 연결 케이블		CN-HT-C2	2m	센서 헤드를 컨트롤러에 연결하기 위한 케이블입니다. 센서 헤드 쪽은 Y형으로 되어 있지만, 투광기와 수광기 구별은 없습니다.
		CN-HT-C5	5m
		CN-HT-C10	10m
		CN-HT-C20	20m

컨트롤러
종류		형상	형식명	출력	컨트롤러 최대 연결 대수
모기	고기능 타입		HG-TC101	NPN 트랜지스터 오픈 컬렉터	모기 1대당 자기는 최대 15대까지 연결 가능(주1)
			HG-TC101-p	PNP 트랜지스터 오픈 컬렉터

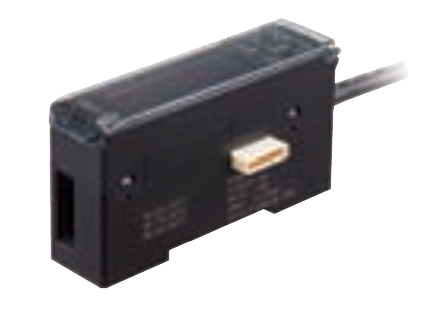

자기	고기능 타입		HG-TC111	NPN 트랜지스터 오픈 컬렉터
			HG-TC111-p	PNP 트랜지스터 오픈 컬렉터

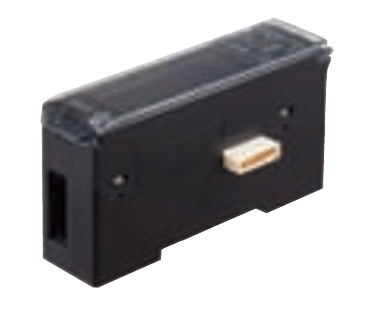

	배선 절감 타입		HG-TC113	-
(주1): 디지털 변위 센서용 통신 유닛 연결 시에는 모기 1대에 자기를 최대 14대까지 연결할 수 있습니다.

디지털 변위 센서용 통신 유닛
종류	형상	형식명	내용

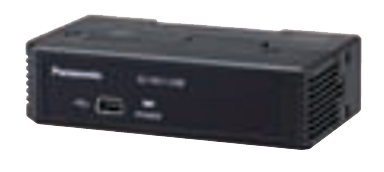

USB 지원 통신유닛 (주1)		SC-HG1-USB	USB 지원 PC 설정 소프트웨어 HG-T Configuration Tool과 함께 사용하면 PC에서 HG-T 시리즈의 현재값과 설정 내용을 확인하거나 변경할 수 있습니다. ※USB 지원 PC 설정 소프트웨어 HG-T Configuration Tool은 당사 Web 사이트에서 무상으로 다운로드할 수 있습니다. · 통신 규격: USB2.0 Full Speed(주2) · 통신 프로토콜: 당사 전용 프로토콜 · USB 포트: USB Mini B(1포트) · 연결 대수 컨트롤러: SC-HG1-USB 1대당 최대 15대(모기 1대, 자기 14대)

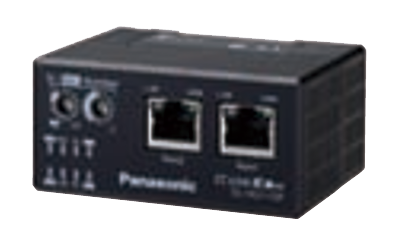

CC-Link IE Field 지원 통신 유닛		SC-HG1-CEF	CC-Link IE Field 상위 기기에 고정밀도 측정값을 다이렉트로 전송할 수 있습니다. · 통신 방식: CC-Link IE Field · 연결 대수 상위(CC-Link IE Field): 최대 121대 (마스터국 1대, 슬레이브국 120대) 컨트롤러: SC-HG1-CEF 1대당 최대 15대(모기 1대, 자기 14대)

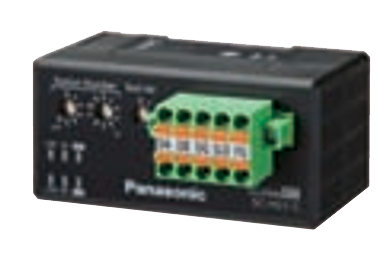

CC-Link 지원 통신 유닛		SC-HG1-C	CC-Link Master에 고정밀도 측정값을 다이렉트로 전송할 수 있습니다. · 통신 방식: CC-Link Ver. 1.10 / Ver. 2.00(변환식) · 점유국 수 Ver. 1.10: 4국, Ver. 2.00: 2국/4국(변환식) · 연결 대수 컨트롤러: SC-HG1-C 1대당 최대 15대(모기 1대, 자기 14대)

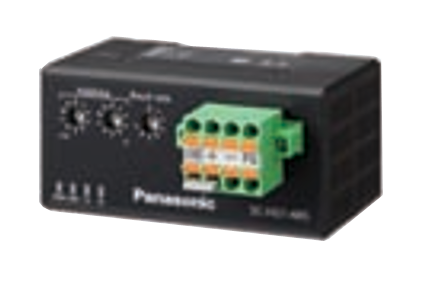

RS-485 지원 통신 유닛		SC-HG1-485	RS-485 통신을 통해 고정밀도 측정값을 다이렉트로 전송할 수 있습니다. · 통신 프로토콜: MODBUS(RTU/ASCII) / MEWTOCOL-COM · 연결 대수 상위(RS-485): MODBUS(RTU/ASCII) 설정 시 국수 99대 이하, MEWTOCOL-COM 설정 시 국수 64대 이하 컨트롤러: SC-HG1-485 1대당 최대 15대(모기 1대, 자기 14대)
(주1): USB 지원 통신 유닛은 당사의 접촉식 디지털 변위 센서 HG-S 시리즈에 사용할 수 없습니다. (주2): 사용하는 PC 환경에 의존합니다.

엔드 플레이트
품명	형상	형식명	내용

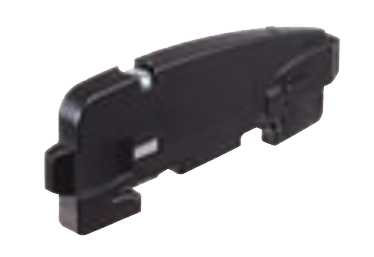

엔드 플레이트		MS-DIN-E	컨트롤러 및 디지털 변위 센서용 통신 유닛 연결 시 반드시 사용하십시오. [2개 세트]

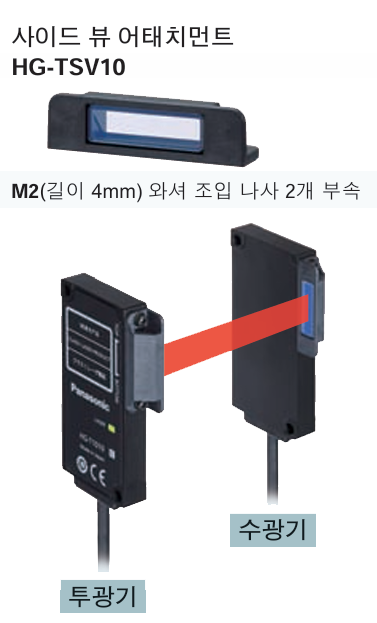

사이드 뷰 어태치먼트(별매) HG-T1010 전용

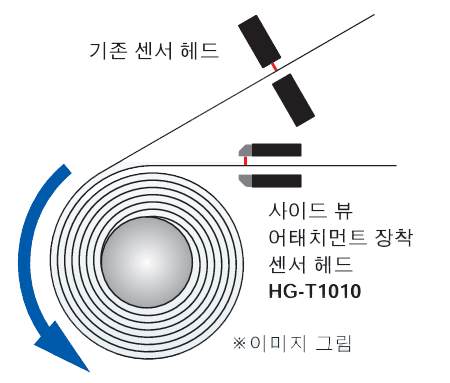

투.수광기에 장착할 경우, 2개가 필요합니다. 센서 헤드 슬림 타입 HG-T1110에는 장착할 수 없습니다. 반드시 사전에 실제 기기에서 검출을 확인 한 후 사용하십시오.	용도 예 : 리튬이온전지 권취부 사이드 뷰 어태치먼트를 사용하면 기존 센서 헤드보다 권취부에 가까이 설치할 수 있으므로 권취 정밀도를 높일 수 있습니다.

외형 치수도(단위:mm)

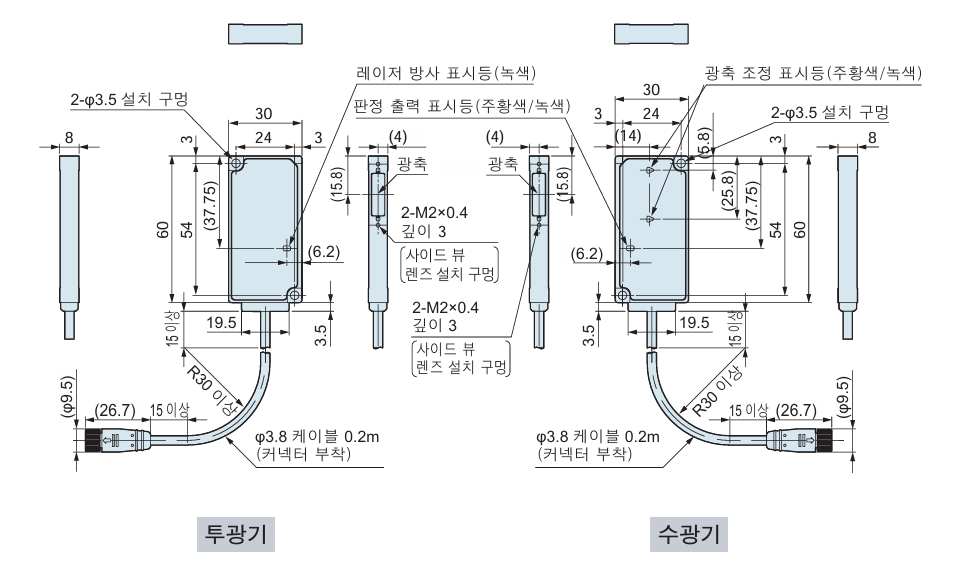

HG-T1010 센서 헤드(표준 타입)

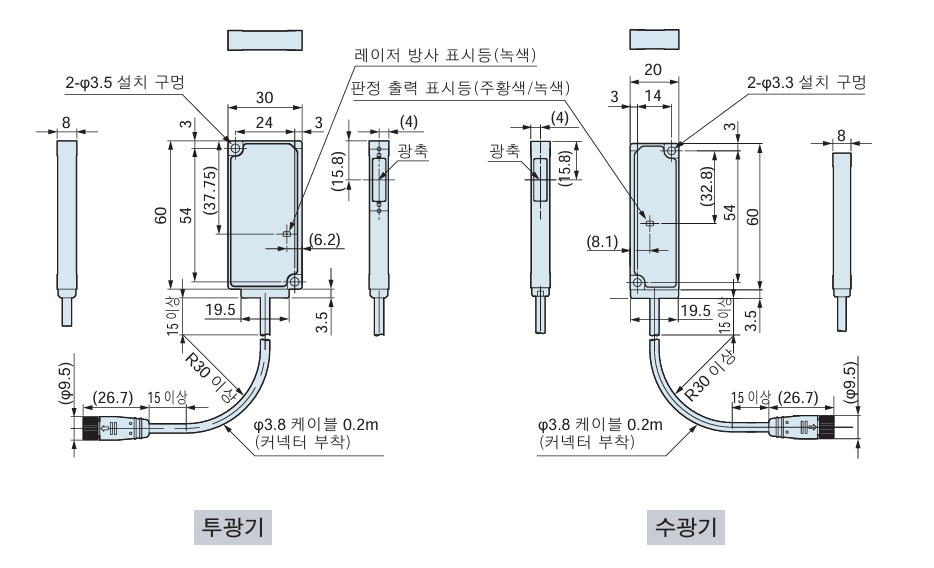

HG-T1110 센서 헤드(슬림 타입)

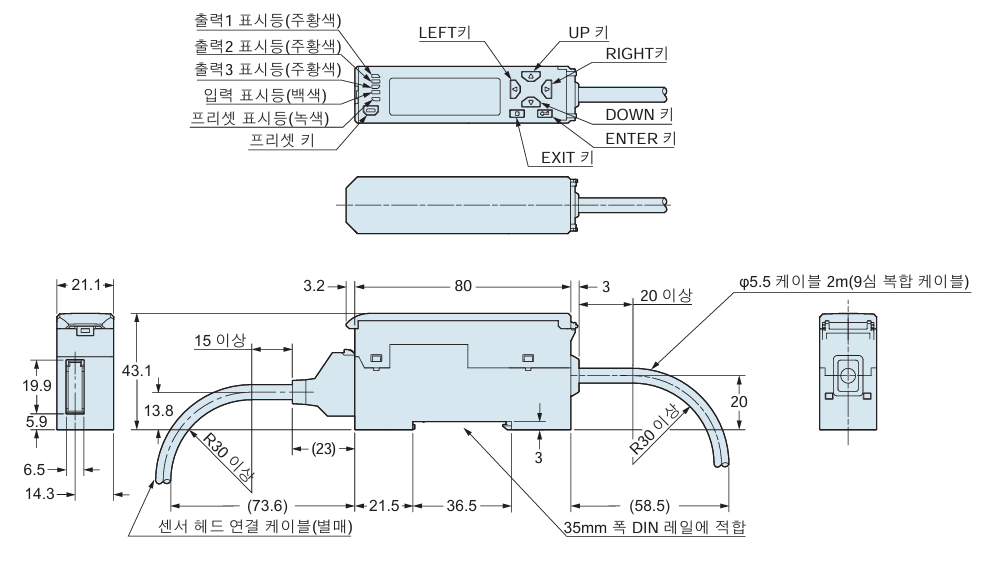

HG-TC101　HG-TC101-P 컨트롤러(모기)

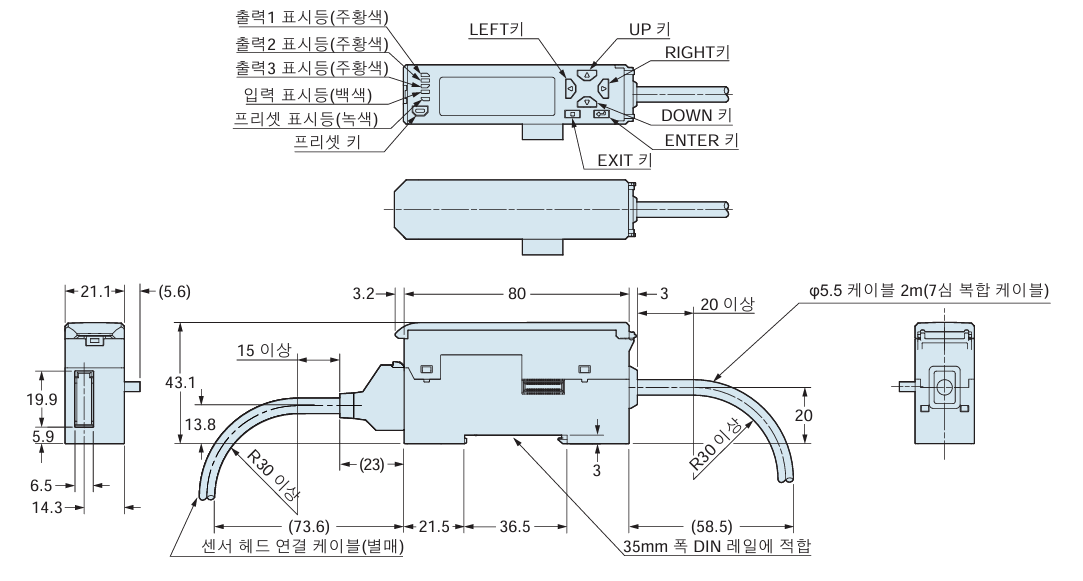

HG-TC111　HG-TC111-P 컨트롤러(자기)

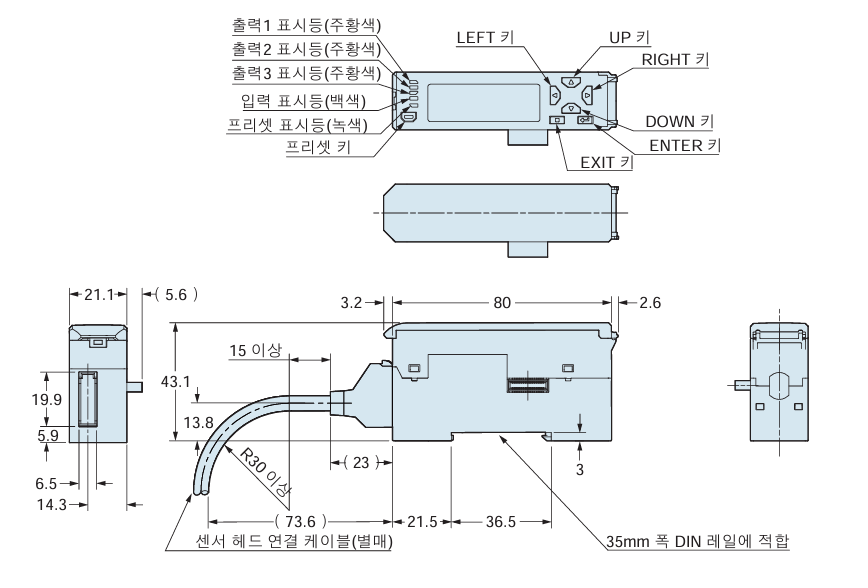

HG-TC113 컨트롤러(자기)

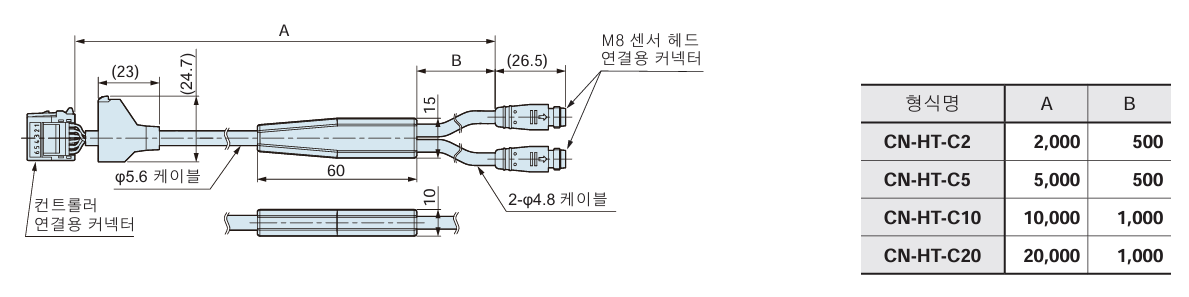

CN-HT-C□ 센서 헤드 연결 케이블

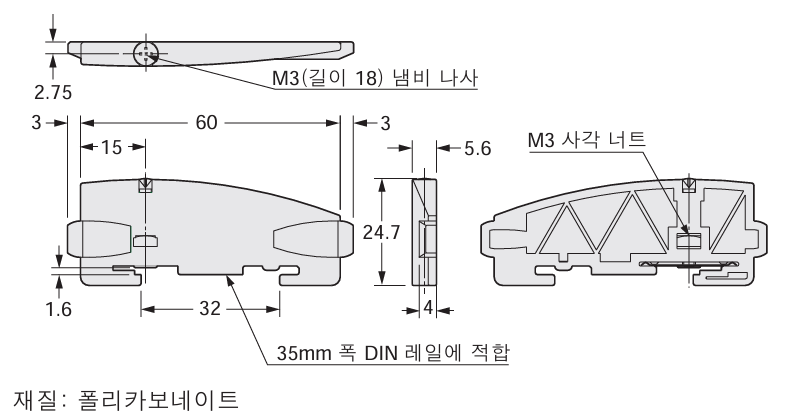

MS-DIN-E 엔드 플레이트

시스템 구성

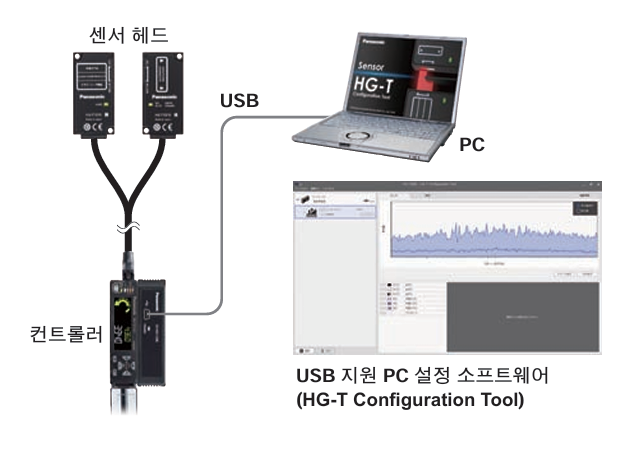

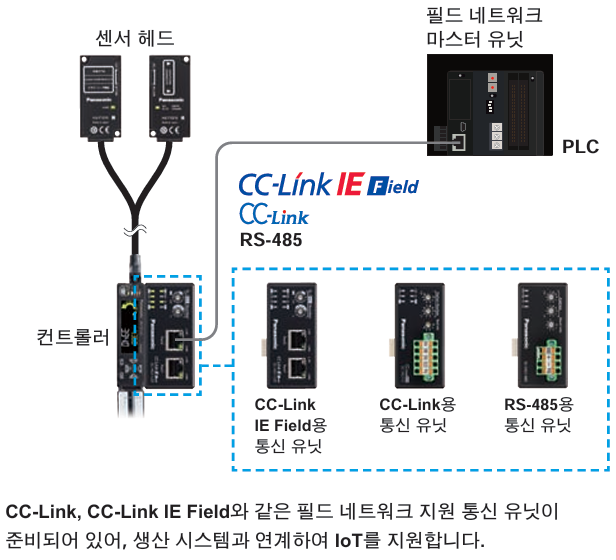

PLC와 연결하는 경우	PC와 연결하는 경우

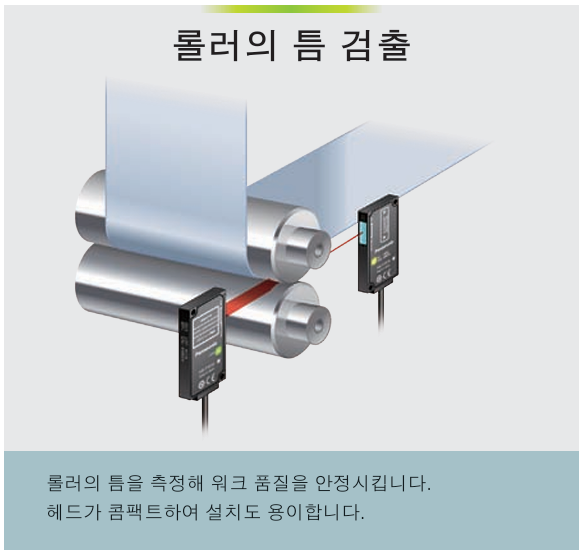

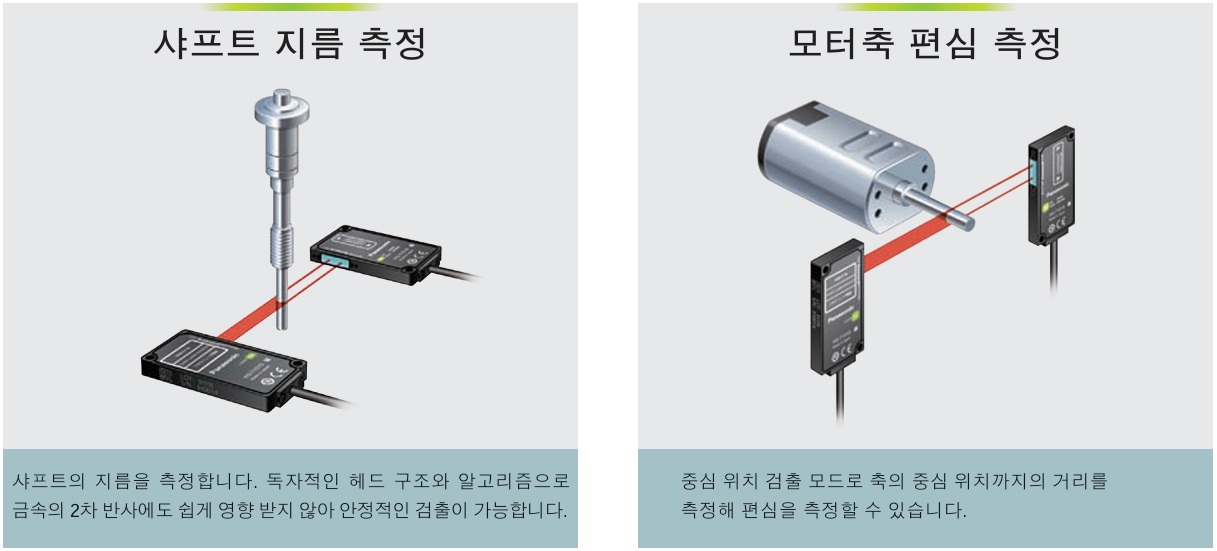

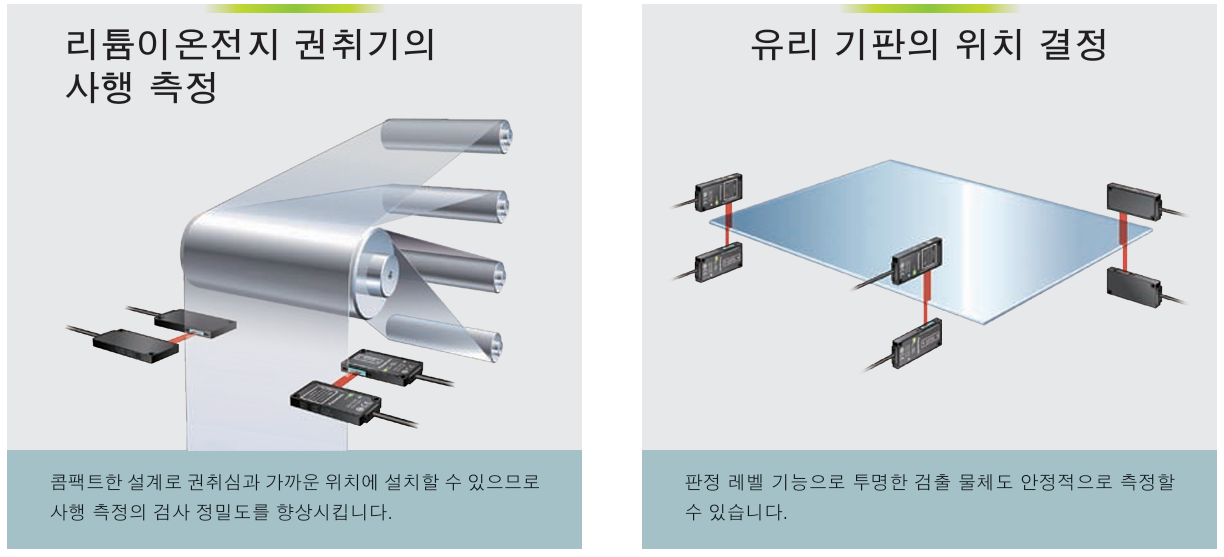

Applications
