HL-G1 SERIES
PANASONIC
,
계측센서
,
비접촉식 변위센서
,
레이저변위센서
Product Details
HL-G1 SEIRES
- HL-G1은 CMOS 수광 소자를 사용한 콤팩트 레이저 변위 센서입니다.- 컨트롤러 기능과 디지털 표시부를 센서 본체에 내장하고 있어, 별도의 컨트롤러 없이도 사용 가능해서 공간 절약이 가능합니다.
- 보호구조는 IP67으로, 먼지나 습한 환경에서도 어느 정도 견딜 수 있도록 설계됨.
- 센서 본체 무게는 약 70g 정도로 가벼워서 로봇 암이나 움직이는 장치에도 장착 가능.
- 고정밀 측정 및 PC를 활용한 데이터 분석을 1대로 실현.
- 분해능 0.5㎛의 고정밀도 측정과 LED 디지털 표시에 따른 유용성은 전세계 생산 현장에서 다양한 용도 쓰임.

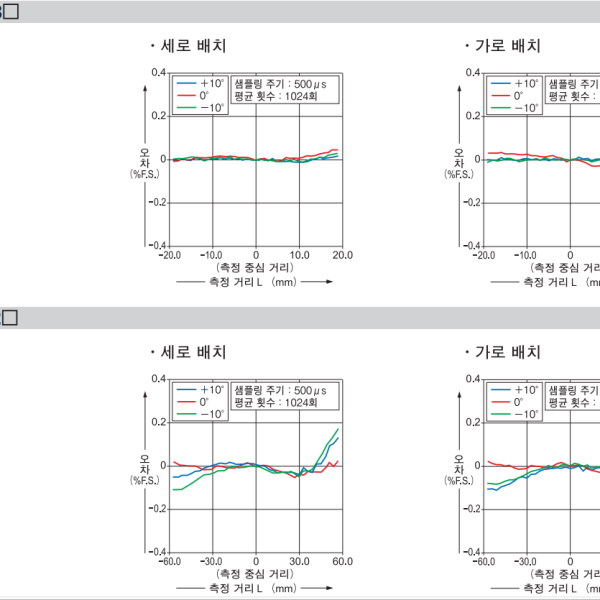

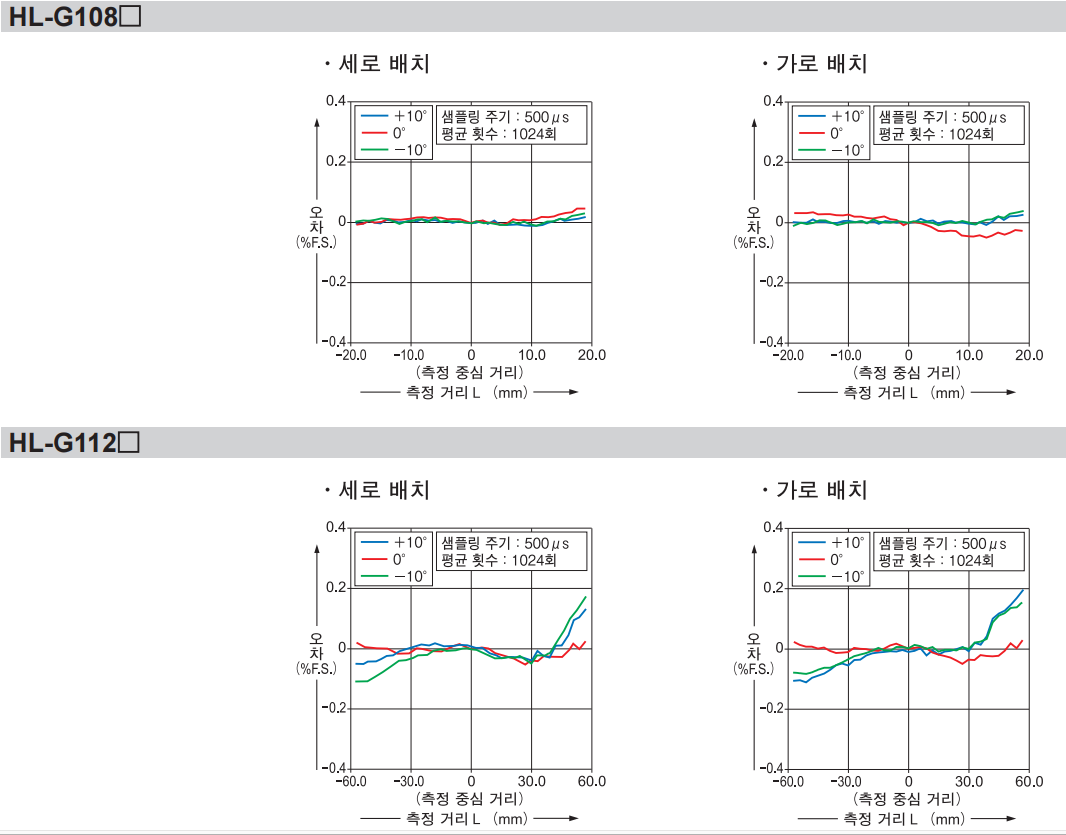

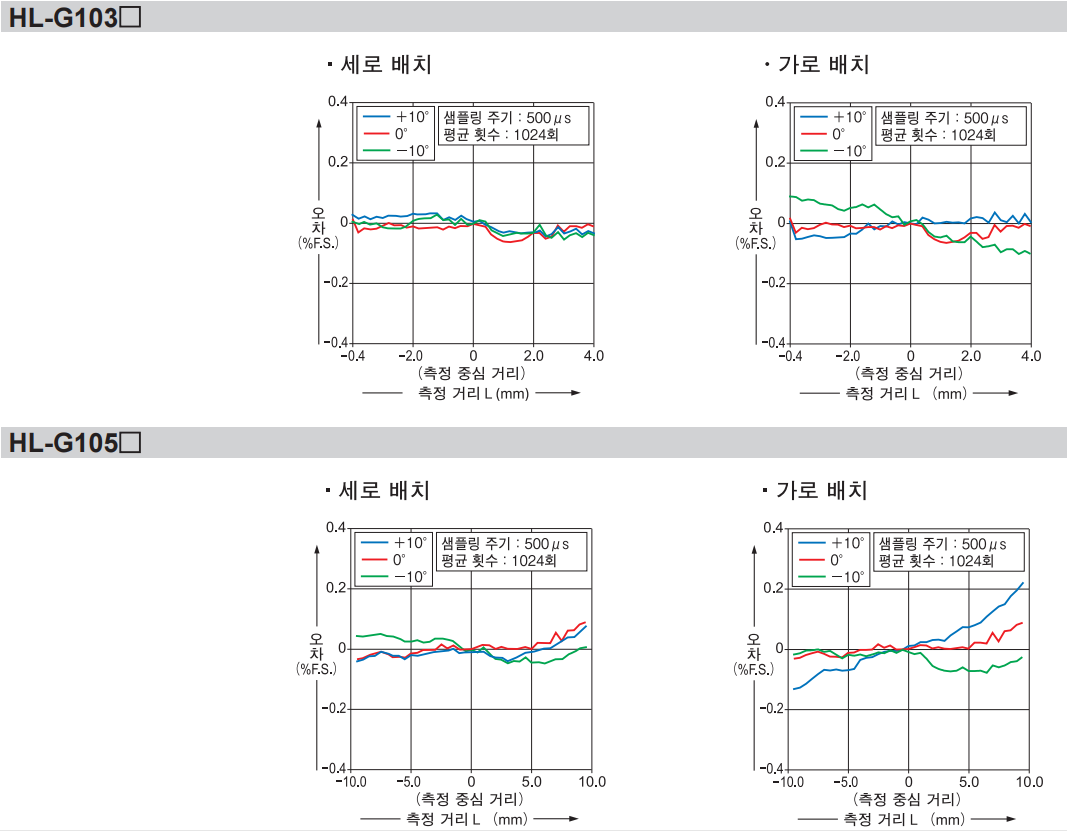

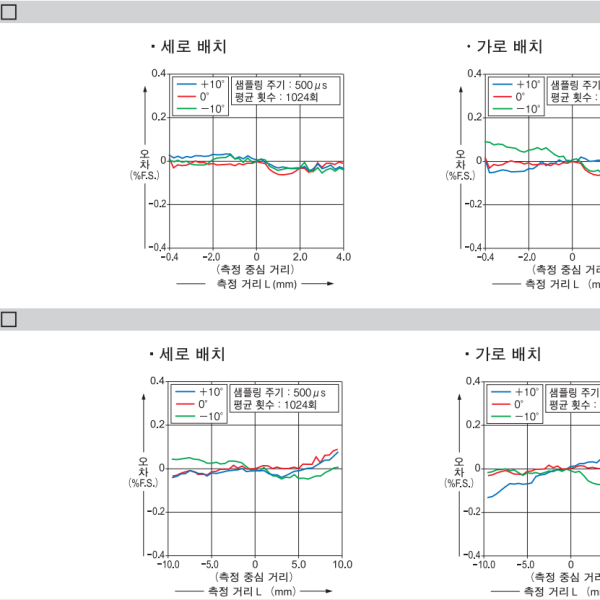

| 제품 사양 |
| 형식명 | 표준타입 | HL-G103-A-C5 | HL-G105-A-C5 | HL-G108-A-C5 | HL-G112-A-C5 | HL-G125-A-C5 |
| 고기능 타입 | HL-G103-S-J | HL-G105-S-J | HL-G108-S-J | HL-G112-S-J | HL-G125-S-J | |
| 측정 중심 거리 | 30mm | 50mm | 85mm | 120mm | 250mm | |
| 측정 범위 | ±4mm | ±10mm | ±20mm | ±60mm | ±150mm | |
| 분해능 | 0.5μm | 1.5μm | 2.5μm | 8μm | 20μm | |
| 직선성 | ±0.1% F.S. | ±0.3% F.S. | ||||
| 온도 특성 | ±0.08% F.S./℃ | |||||
| 광원 | 적색 반도체 레이저(발광 피크 파장: 655nm) | |||||
| 출력 | 최대 출력: 1mW | |||||
| 레이저 클래스 | 클래스2(JIS/IEC/FDA Laser Notice No.50) | |||||
| 빔 형상(주2) | 0.1×0.1mm | 0.5×1mm | 0.75×1.25mm | 1.0×1.5mm | 1.75×3.5mm | |
| 수광 소자 | CMOS 이미지 센서 | |||||
| 전원 전압 | 24V DC±10% 리플 0.5V(P-P) 포함 | |||||
| 소비 전류 | 100mA 이하 | |||||
| 샘플링 주기 | 200μs, 500μs, 1ms, 2ms | |||||
| 아날로그 출력 | 전압 | 출력 범위: 0~10.5V(정상 시), 11V(알람 시) | ||||
| 출력 임피던스: 100Ω | ||||||
| 전류 | 출력 범위: 3.2~20.8mA(정상 시), 21.6mA(알람 시) | |||||
| 부하 임피던스: 300Ω 이하 | ||||||
| 출력 | 판정 출력 또는 알람 출력(설정 전환식) | |||||
| NPN 트랜지스터 · 오픈 컬렉터/PNP 트랜지스터 · 오픈 컬렉터(전환식) | ||||||
| <NPN 출력 선택 시> | ||||||
| ・최대 유입 전류: 50mA | ||||||
| ・인가 전압: 3V~24V DC(출력 - 0V 간) | ||||||
| ・잔류 전압: 2V 이하(유입 전류 50mA에서) | ||||||
| ・누설 전류: 0.1mA 이하 | ||||||
| <PNP 출력 선택 시> | ||||||
| ・최대 유출 전류: 50mA | ||||||
| ・잔류 전압: 2.8V 이하(유출 전류 50mA에서) | ||||||
| ・누설 전류: 0.1mA 이하 | ||||||
| 출력 동작 | ON 시(출력 동작 시) OPEN | |||||
| 단락 보호 | 장착(자동 복귀식) | |||||
| NP 전환 입력 | 0V 연결 시: NPN 오픈 컬렉터 출력 동작 | |||||
| 전원용 24V DC 연결 시: PNP 오픈 컬렉터 출력 동작 | ||||||
| 타이밍 입력 | NPN 출력 선택 시: 0V에 연결 시 동작, 또는 연결 중 동작(설정에 따라 다름) | |||||
| PNP 출력 선택 시: 외부 전원 +에 연결 시 동작, 또는 연결 중 동작(설정에 따라 다름) | ||||||
| 멀티 입력 | 입력 시간에 따라 제로 세트, 제로 세트 OFF, 리셋, 메모리 전환, 티칭, 저장, 레이저 제어 | |||||
| NPN 출력 선택 시: 0V에 연결하는 시간에 따름 | ||||||
| PNP 출력 선택 시: 외부 전원 +에 연결하는 시간에 따름 | ||||||
| 통신 인터페이스 | RS-422 또는 RS-485(전환식) | |||||
| (고기능 타입만 해당) | 보율: 9,600 / 19,200 / 38,400 / 115,200 / 230,400 / 460,800 / 921,600 bps | |||||
| 데이터 길이 8bit, 스톱 비트 길이 1bit, 패리티 체크 없음, BCC 있음, 데이터 구분: CR | ||||||
| 표시 | 레이저 방사 표시등 | 녹색 발광 다이오드 | ||||
| 레이저 방사 시 점등 | ||||||
| 알람 표시등 | 주황색 발광 다이오드 | |||||
| 발광 부족 또는 광량 과다에 의한 측정 불가 시 점등 | ||||||
| 출력 표시등 | 황색 발광 다이오드×3 | |||||
| 출력 동작 시 점등 | ||||||
| 디지털 표시부 | 적색 발광 다이오드 5 1/2자리 표시 | |||||
| 내환경성 | 보호 구조 | IP67(커넥터부 제외) | ||||
| 사용 주위 온도 | -10~45℃(단 결로 및 결빙이 없을 것) | |||||
| 보관 시: -20℃~60℃ | ||||||
| 사용 주위 습도 | 35%~85%RH | |||||
| 보관 시: 35%~85%RH | ||||||
| 사용 주위 조도 | 백열 램프: 수광면 조도 3,000lx 이하(주3) | |||||
| 사용 표고 | 2,000m 이하 | |||||
| 오손도 | 2 | |||||
| 절연 저항 | DC250V 메가에서 20MΩ 이상 모든 단자 일괄 - 케이스 간 | |||||
| 내전압 | AC1,000V 1분간 모든 단자 일괄 - 케이스 간 | |||||
| 내진동 | 내구 10~55Hz(주기 1분) 복진폭 1.5mm XYZ 각 방향 2시간 | |||||
| 내충격 | 500m/s2(약 50G) XYZ 각 방향 3회 | |||||
| 케이블 | 표준 타입 : 0.1mm2 10심 캡타이어 케이블 5m 부속 | |||||
| 고기능 타입 : 14심 커넥터 부착 캡타이어 케이블 0.5m 부속 | ||||||
| 케이블 연장 | 옵션(별매) 연장 케이블로 전체 길이 20m까지 연장 가능(표준 타입은 연장할 수 없습니다) | |||||
| 재질 | 본체 케이스: PBT, 전면 커버: 아크릴, 케이블: PVC | |||||
| 질량 | 표준 타입: 약 70g(케이블 미포함), 약 320g(케이블 포함), 약 380g(포장) | |||||
| 고기능 타입: 약 70g(케이블 미포함), 약 110g(케이블 포함), 약 160g(포장) | ||||||
| 부속품 | 레이저 경고 라벨: 1세트 | |||||

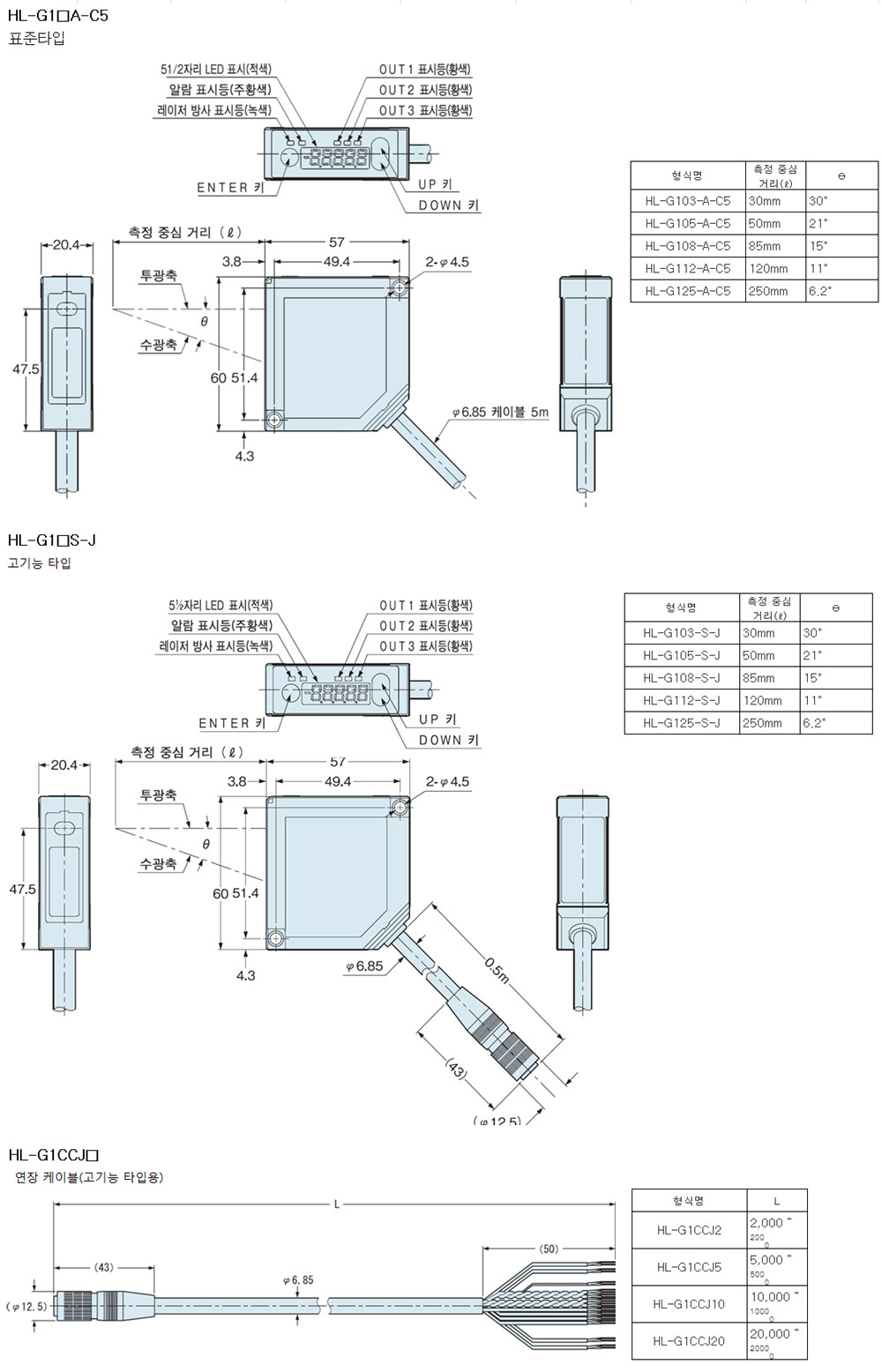

| Dimension |
