GYSE-P SERIES
SANTEST
,
계측센서
,
마그네틱변위센서
,
SANTEST



측정 길이 : 15 ~ 7500mm
선형성: ±0.025% FS 이하 TYP
출력 : Profibus DPV0
선형성: ±0.025% FS 이하 TYP
출력 : Profibus DPV0
TAG : 마그네틱변위센서,자왜식변위센서,SANTEST
Product Details
비접촉식 마그네틱 변위센서
GYSE-P Probe
ProfibusDP 출력 타입(센서 엘리먼트 분리 가능)
・마그넷의 변위를 최대 baudrate 12Mbps의 Profibus DP로 출력
・센서 파라미터(분해능, 출력방향 등)는 Profibus를 통해 설정 가능
・GSD파일 웹 사이트에서 다운 로드 가능
・1대의 GY센서로 최대 32개의 검출 마그넷을 동시 측정 가능
・PROFIBUS 마스터(별도 판매) 시뮬레이터를 사용하면 PC로 데이터 확인 설정 가능
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
・300mm 미만의 센서는 300mm 센서 사양과 동등합니다.
■ Model

① 유효 거리 : 15 ~ 7500mm
② 헤드부 데드존
S : 50mm (표준)
□ : □mm (문의)
・마그넷(플로트)과의 조합은 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm / 90mm / 100mm (표준)
・⑤에서 지정하는 마그네트(플로트)로 표준 치수가 정해집니다.
□ : □mm (문의)
・마그넷(플로트)과의 조합으로 대응 할 수 있는 치수가 다릅니다.
④ 고정부 나사 / 로드 직경
M : M24 x P1.0 / 로드 직경 Ø10 (표준)
N : M18 x P1.5 / 로드 직경 Ø10
M14 : M24 x P1.0 / 로드 직경 Ø13.8
⑤ 마그넷 / 플로트
・상기 이외의 마그넷 / 플로트는 별도 상담
⑥ 케이블 연결
CN : connector (STD)
⑦ 옵션
무기입 : 옵션 불필요
SRT : 충격 방지 옵션
L : linearization option(±0.006% FS이하 FS TYP)
2M : temperature compensation(±7ppm FS/℃ 이하)
2ML : temperature compensation + linearization

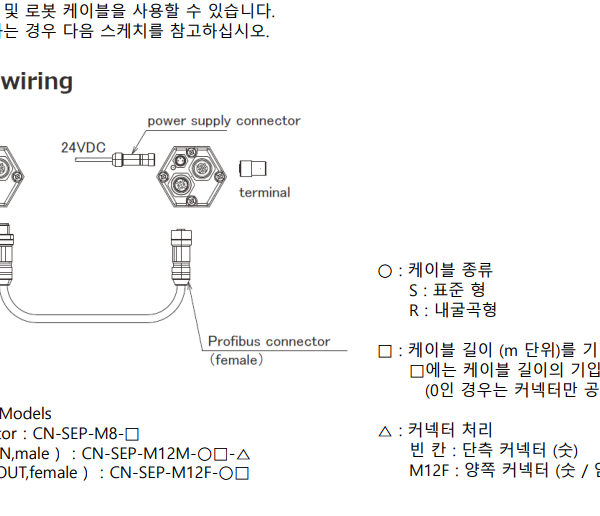

■ Wiring

GYSE-P Probe
ProfibusDP 출력 타입(센서 엘리먼트 분리 가능)
・마그넷의 변위를 최대 baudrate 12Mbps의 Profibus DP로 출력
・센서 파라미터(분해능, 출력방향 등)는 Profibus를 통해 설정 가능
・GSD파일 웹 사이트에서 다운 로드 가능
・1대의 GY센서로 최대 32개의 검출 마그넷을 동시 측정 가능
・PROFIBUS 마스터(별도 판매) 시뮬레이터를 사용하면 PC로 데이터 확인 설정 가능
■ Specification
선형성 | ±0.025% FS 이하 TYP |
분해능 | Min. 1μm(Profibus Configurator에서 설정) |
반복 정밀도 | ±0.001% FS(Min. ±3μm) |
온도 특성 | ±15ppm FS/℃ 이하 |
출력 | Profibus DPV0 |
공급 전원 | +24(±2)VDC (70mA) |
샘플링 주파수 | 스트로크~800mm : 2000Hz ~2200mm : 1000Hz ~5000mm : 500Hz 5001mm ~ : 250Hz |
내압 | 35MPa(프로브로드부) |
사용 온도 범위 | -20℃ ~ +75℃ |
보관 온도 범위 | -40℃ ~ +75℃ |
내진 | 15G(20~100Hz) |
내충격 | 100G(2msec) |
보호 등급 | IP67 |
・300mm 미만의 센서는 300mm 센서 사양과 동등합니다.
■ Model

① 유효 거리 : 15 ~ 7500mm
② 헤드부 데드존
S : 50mm (표준)
□ : □mm (문의)
・마그넷(플로트)과의 조합은 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm / 90mm / 100mm (표준)
・⑤에서 지정하는 마그네트(플로트)로 표준 치수가 정해집니다.
선단DZ | 마그네트 | 플로트 |
70mm | M2PN, M0SM, M0LM, M3, M11N, BA | F25N, F28N |
90mm | F28S, F30S | |
100mm | T144, T163 | F40S, F42S, F50S, F54S |
・마그넷(플로트)과의 조합으로 대응 할 수 있는 치수가 다릅니다.
④ 고정부 나사 / 로드 직경
M : M24 x P1.0 / 로드 직경 Ø10 (표준)
N : M18 x P1.5 / 로드 직경 Ø10
M14 : M24 x P1.0 / 로드 직경 Ø13.8
⑤ 마그넷 / 플로트
마그넷 | 플로트 |
M2PN : No.2PN 마그넷 (표준) | F28S : Ø28 SUS316L 플로트 |
M0SM : No. ØSPM 마그넷 | F30S : Ø30 SUS316L 플로트 |
M0LM : No. ØLPM 마그넷 | F40S : Ø40 SUS316(B) 플로트 |
M3 : No.3 마그넷 | F42S : Ø42.5 구 SUS316 플로트 |
M11N : No. 11N 마그넷 | F50S : Ø50 SUS316L 플로트 |
T144 : No. T14-M4 마그넷 | F54S : Ø54 SUS304 플로트 |
T163 : No. T16-M3 마그넷 | F25N : RF-A10 플라스틱 플로트 |
BA : No. 2 KYN - 17 - LG | F28N : RF-A6 플라스틱 플로트 |
⑥ 케이블 연결
CN : connector (STD)
⑦ 옵션
무기입 : 옵션 불필요
SRT : 충격 방지 옵션
L : linearization option(±0.006% FS이하 FS TYP)
2M : temperature compensation(±7ppm FS/℃ 이하)
2ML : temperature compensation + linearization

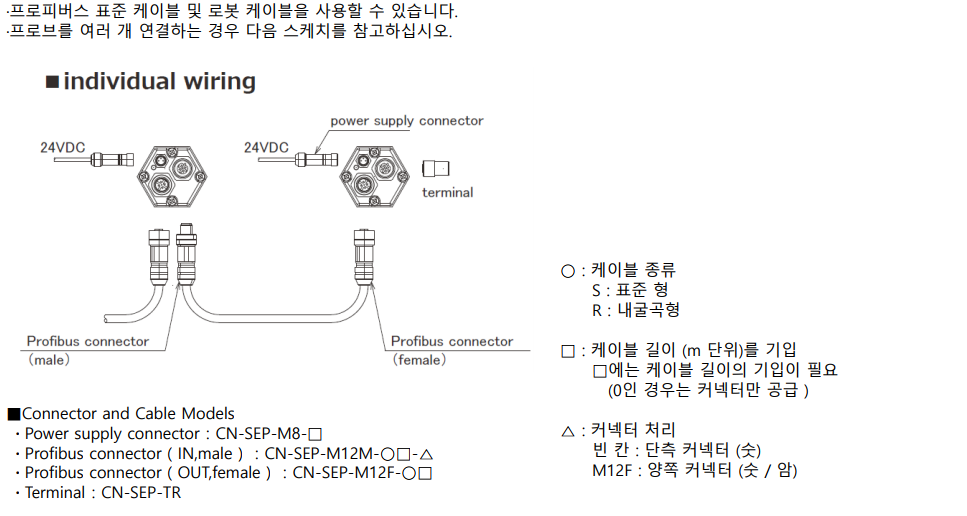

■ Wiring
