GYSE-Q-PF SERIES
SANTEST
,
계측센서
,
마그네틱변위센서
,
SANTEST




Product Details
비접촉식 마그네틱 변위센서
GYSE-Q-PF Probe
준인크리멘탈 출력 타입
・리니어 프로파일 형상의 GYSE-Q 센서
・인크리멘탈(A/B상 펄스)출력형 센서, 최소 분해능 1μm
・샘플링별로 응답 주파수 250kHz 또는 500kHz(고정)
・센서 엘리먼트를 하우징으로부터 분리 교환 가능
・별매의 기기(형식 : GPM)로 고객처에서 제로/풀 스케일 점 조정 및 출력 방향 변경 가능
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용 됩니다.
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
・센서에 포함된 클램프의 개수는 아래와 같습니다.
스트로크 600mm 미만 : 2개, 600~1000mm : 3개, 1001~1500mm : 4개, 1501~2000mm : 5개
∗ 500mm 마다 1개 추가
■ Model

① 유효거리 : 15 ~ 7500mm
② 헤드부 데드존
S : 50mm(표준)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm(표준)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
④ 조합 마그넷
PFU : PFU 슬라이드 마그넷
FE : No. 5N-UK 마그넷
BP : No. 5PFT-LG
・상기 이외의 마그넷은 별도 상담해 주십시오.

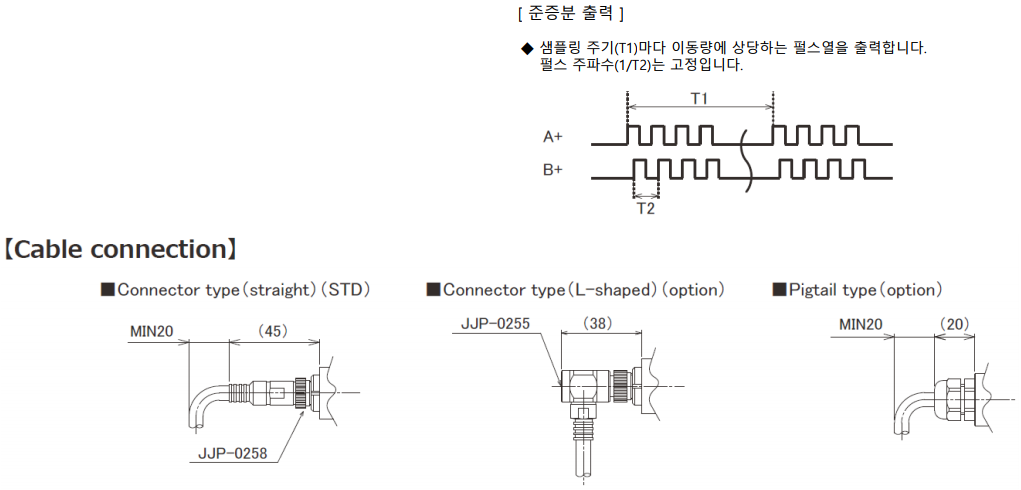

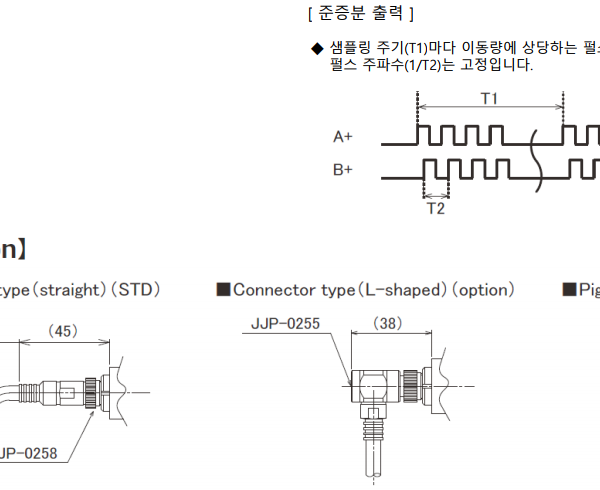

⑤ 케이블 연결
CN : 커넥터형
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
△ : 케이블 타입(S : 기본, H : 고온용 케이블, R : 로봇케이블)
⑥ 분해능
D2 : 0.1mm
D3 : 0.05mm
D4 : 0.01mm(표준)
D5 : 0.005mm
D7 : 0.002mm
D8 : 0.001mm
⑦ 동작 방향
D : 마그네트가 선단으로 이동 시, 출력이 증가
R : 마그네트가 선단으로 이동 시 출력이 감소
⑧ 펄스 주파수
1 : 1kHz
2 : 500kHz(⑦ 분해능 : D7, D8시 표준)
3 : 250kHz(⑦ 분해능 : D2~D5시 표준)
4 : 125kHz
6 : 31kHz
7 : 15kHz
・선택한 분해능과 펄스 주파수에 따라, 마그넷의 최대 속도가 다릅니다.
표준 설정 시 속도는 아래 표와 같습니다.
⑨ 클램프
F50 : 클램프 부착
N : 클램프 없음

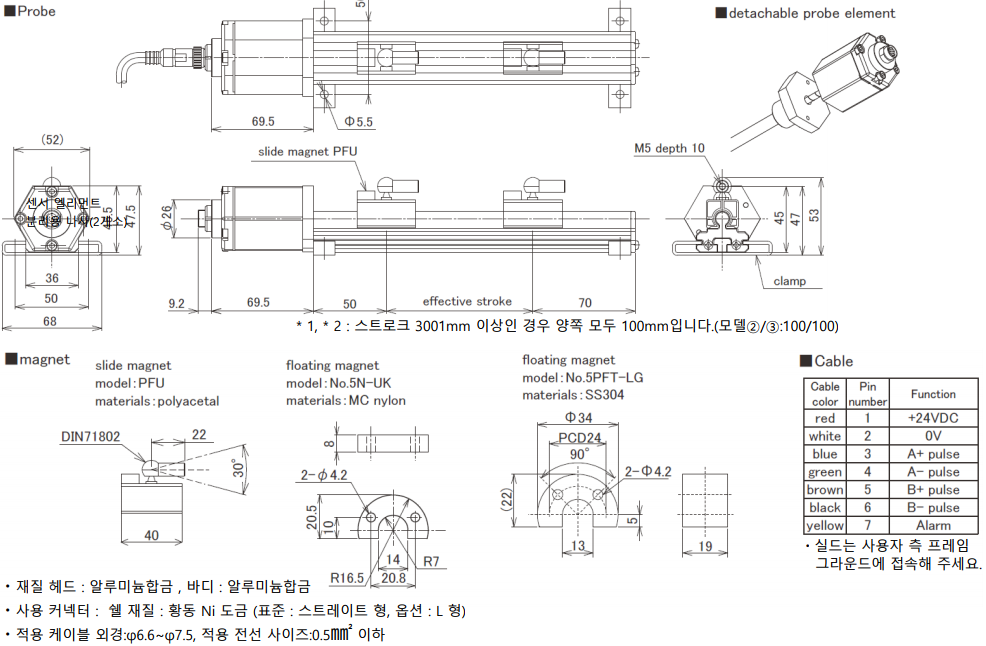

■ Dimension

GYSE-Q-PF Probe
준인크리멘탈 출력 타입
・리니어 프로파일 형상의 GYSE-Q 센서
・인크리멘탈(A/B상 펄스)출력형 센서, 최소 분해능 1μm
・샘플링별로 응답 주파수 250kHz 또는 500kHz(고정)
・센서 엘리먼트를 하우징으로부터 분리 교환 가능
・별매의 기기(형식 : GPM)로 고객처에서 제로/풀 스케일 점 조정 및 출력 방향 변경 가능
■ Specification
선형성 | ±0.025%FS이하 TYP |
분해능 | 0.1mm ~ 0.001mm 사이로 선택 |
반복 정밀도 | ±0.001%FS이하(Min. ±3μm) |
온도 특성 | ±15ppm FS/℃ 이하 |
위치 출력 | A/B 상 펄스(4체배), Z상 없음 RS422 차동 드라이버, 응답 주파수 250kHz |
속도 출력 | - |
알람 출력 | 오픈드레인 50V 0.1A(마그넷 이탈시) |
공급 전원 | +24(±2)VDC(70mA) |
샘플링 주파수 | 표준 1kHz(로드 전장 1000mm까지) |
사용 온도 범위 | -20℃ ~ +75℃ |
보관 온도 범위 | -40℃ ~ +75℃ |
내진 | 15G(20~100Hz) |
내충격 | 100G(2msec) |
보호등급 | IP65 |
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
・센서에 포함된 클램프의 개수는 아래와 같습니다.
스트로크 600mm 미만 : 2개, 600~1000mm : 3개, 1001~1500mm : 4개, 1501~2000mm : 5개
∗ 500mm 마다 1개 추가
■ Model

① 유효거리 : 15 ~ 7500mm
② 헤드부 데드존
S : 50mm(표준)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
③ 선단부 데드존
S : 70mm(표준)
□ : □mm(문의)
・마그넷과의 조합으로 대응할 수 있는 치수가 다릅니다.
④ 조합 마그넷
PFU : PFU 슬라이드 마그넷
FE : No. 5N-UK 마그넷
BP : No. 5PFT-LG
・상기 이외의 마그넷은 별도 상담해 주십시오.
⑤ 케이블 연결
CN : 커넥터형
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
△ : 케이블 타입(S : 기본, H : 고온용 케이블, R : 로봇케이블)
⑥ 분해능
D2 : 0.1mm
D3 : 0.05mm
D4 : 0.01mm(표준)
D5 : 0.005mm
D7 : 0.002mm
D8 : 0.001mm
⑦ 동작 방향
D : 마그네트가 선단으로 이동 시, 출력이 증가
R : 마그네트가 선단으로 이동 시 출력이 감소
⑧ 펄스 주파수
1 : 1kHz
2 : 500kHz(⑦ 분해능 : D7, D8시 표준)
3 : 250kHz(⑦ 분해능 : D2~D5시 표준)
4 : 125kHz
6 : 31kHz
7 : 15kHz
・선택한 분해능과 펄스 주파수에 따라, 마그넷의 최대 속도가 다릅니다.
표준 설정 시 속도는 아래 표와 같습니다.
분해능(mm) | 펄스 주파수 | 마그넷 최대속도 |
0.1 | 250kHz | 15m / sec |
0.05 | 250kHz | 15m / sec |
0.01 | 250kHz | 8m / sec |
0.005 | 250kHz | 4m / sec |
0.002 | 500kHz | 3.2m / sec |
0.001 | 500kHz | 1.6m / sec |
F50 : 클램프 부착
N : 클램프 없음

■ Dimension
