GYKMR SERIES
SANTEST
,
계측센서
,
마그네틱변위센서
,
SANTEST







Product Details
비접촉식 마그네틱 변위센서
GYKMR Probe
외장 컨트롤러 타입
・헤드부(Φ37)를 슬림화한 GYKM-RS의 후속 모델
・오토 캘리브레이션 기능을 추가하여 센서 교환시의 출력 오차 X
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용 됩니다.
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
・센서에 포함된 클램프의 개수는 아래와 같습니다.
스트로크 600mm 미만 : 2개, 600~1000mm : 3개, 1001~1500mm : 4개, 1501~2000mm : 5개
∗ 500mm 마다 1개 추가
♦ 조합 컨트롤러
・아날로그 출력형 : GYHC
・디지털 출력형 : GYDC-S1, GYDC-05
・IRDS-GY : 마스터 모듈 IRDM과 조합하여 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT 시스템 구축 가능
・DC-Q : MELSEC-Q 빌트인 유닛
■ Model

① 유효거리 : 15 ~ 2000mm(로드형, T형 및 슬라이드형)
15 ~ 500mm(양로드 엔드형)
15 ~ 2500mm(TS형, TW형)
② 마그넷
R : 표준 로드 Φ6형(선단 나사 M5) <IP53>

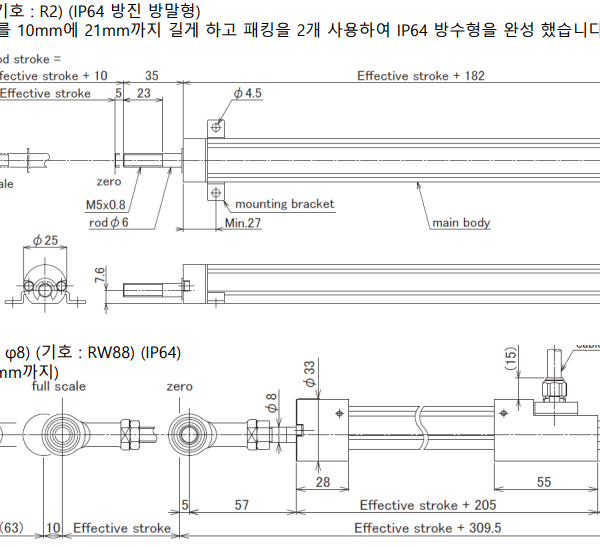

R2 : 방수 로드 Φ6형(선단 나사 M5) <IP64>
R88 : 로드 Φ8형(선단 나사 M8) <IP64>
R85 : 로드 Φ8형(선단 나사 M5) <IP64>
RW88 : 양 로드 엔드형(로드 Φ8) <IP64>
U : 슬라이드 자석형 <IP65>
T : 플로팅 마그네트(갭 1mm) <IP65>
TS : 플로팅 마그네트(갭 4mm) <IP65>
TW : 플로팅 마그네트(갭 8mm) <IP65>

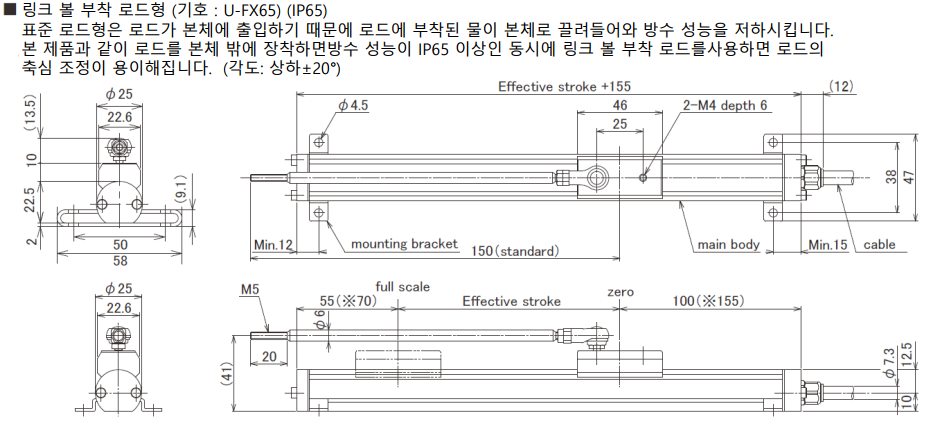

U-FX65 : 슬라이드 마그넷 + 링크 볼 부착 로드 Φ6형(선단 나사 M5) <IP65>

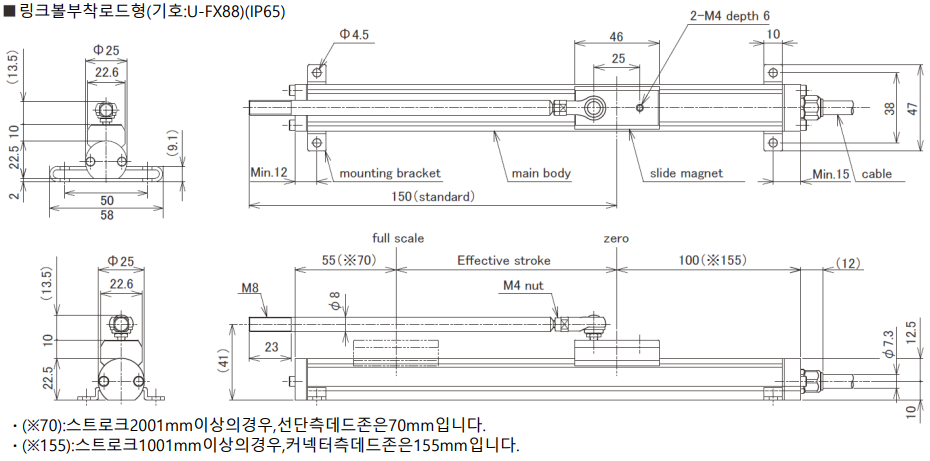

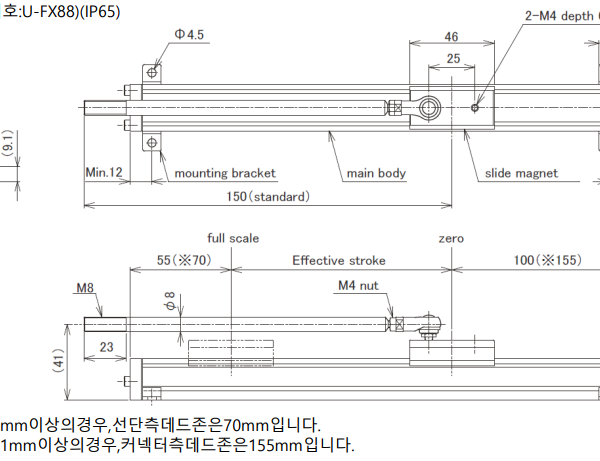

U-FX88 : 슬라이드 마그넷 + 링크 볼 부착 로드 Φ8형(선단 나사 M8) <IP65>
③ 케이블 연결
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
△ : 케이블 타입(S : 기본, H : 고온용 케이블, R : 로봇케이블)

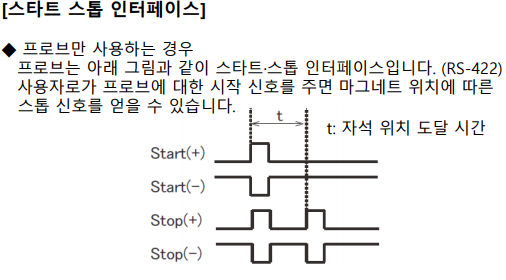

④ 위치 출력
00 : 컨트롤러 별도 배치 타입(컨트롤러 사양에 따라 다름)
⑤ 데드존
・S/S : (표준)
・S/80 : 2001mm~(자석 형식 : TS,TW)
TS형 및 TW형으로 스트로크 2001mm 이상인 경우 선단 데드존이 80mm입니다.
(표준 65mm+15mm, 형식 표기는 아래와 같습니다.)
⑥ 고정브라켓
K38 : 고정 브라켓
F50 : 클램프
N : 없음

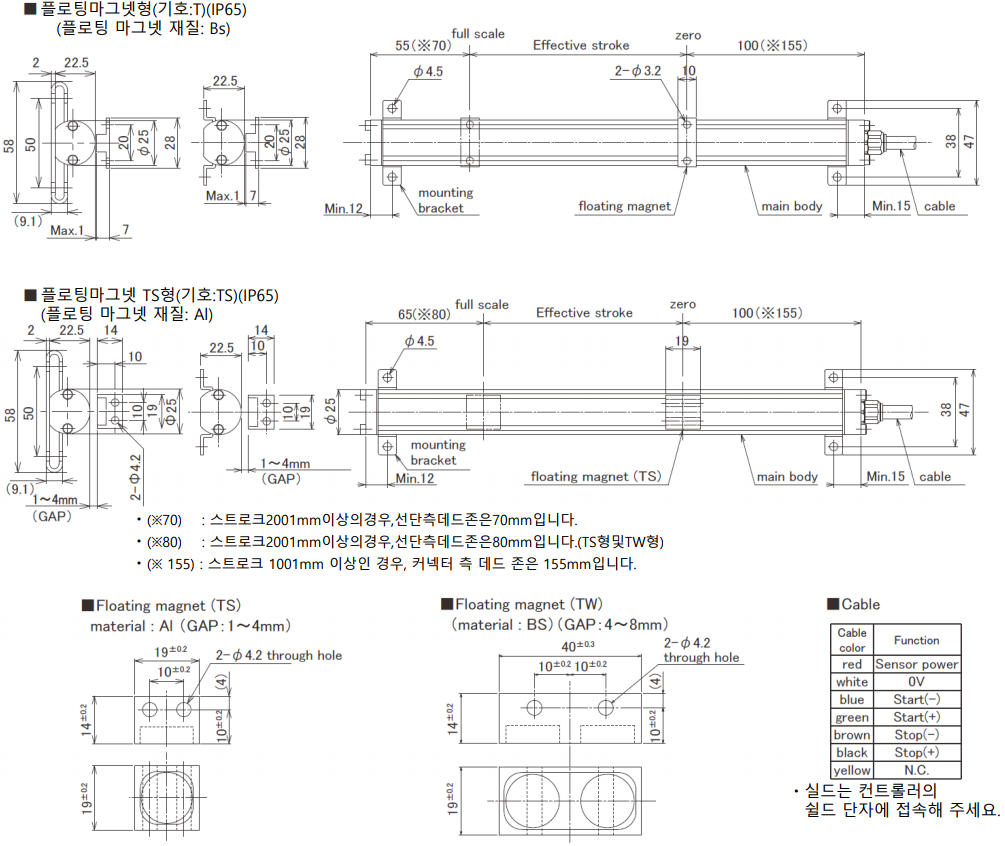

■ Dimension


■ Option



GYKMR Probe
외장 컨트롤러 타입
・헤드부(Φ37)를 슬림화한 GYKM-RS의 후속 모델
・오토 캘리브레이션 기능을 추가하여 센서 교환시의 출력 오차 X
■ Specification
선형성 | ±0.025%FS이하 TYP |
분해능 | 16bit(아날로그) Min. 1μm(디지털) |
반복 정밀도 | ±0.001%FS이하 |
온도 특성 | ±20ppmFS/℃이하 |
사용 온도 범위 | 0℃ ~ +65℃ |
보관 온도 범위 | -20℃ ~ +65℃ |
내진 | 3G(40Hz 1mm PP) |
내충격 | 10G(2msec) |
보호등급 | IP53, IP64, IP65 |
・300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
・센서에 포함된 클램프의 개수는 아래와 같습니다.
스트로크 600mm 미만 : 2개, 600~1000mm : 3개, 1001~1500mm : 4개, 1501~2000mm : 5개
∗ 500mm 마다 1개 추가
♦ 조합 컨트롤러
・아날로그 출력형 : GYHC
・디지털 출력형 : GYDC-S1, GYDC-05
・IRDS-GY : 마스터 모듈 IRDM과 조합하여 CC-Link, CC-Link IE Field, PROFIBUS, EtherNet/IP, EtherCAT 시스템 구축 가능
・DC-Q : MELSEC-Q 빌트인 유닛
■ Model

① 유효거리 : 15 ~ 2000mm(로드형, T형 및 슬라이드형)
15 ~ 500mm(양로드 엔드형)
15 ~ 2500mm(TS형, TW형)
② 마그넷
R : 표준 로드 Φ6형(선단 나사 M5) <IP53>
R2 : 방수 로드 Φ6형(선단 나사 M5) <IP64>
R88 : 로드 Φ8형(선단 나사 M8) <IP64>
R85 : 로드 Φ8형(선단 나사 M5) <IP64>
RW88 : 양 로드 엔드형(로드 Φ8) <IP64>
U : 슬라이드 자석형 <IP65>
T : 플로팅 마그네트(갭 1mm) <IP65>
TS : 플로팅 마그네트(갭 4mm) <IP65>
TW : 플로팅 마그네트(갭 8mm) <IP65>
U-FX65 : 슬라이드 마그넷 + 링크 볼 부착 로드 Φ6형(선단 나사 M5) <IP65>
U-FX88 : 슬라이드 마그넷 + 링크 볼 부착 로드 Φ8형(선단 나사 M8) <IP65>
③ 케이블 연결
△G□F : pigtail / cable end : free
△G□A : pigtail / cable end : with connector for relay
□ : 케이블 길이 지정(m), 최대 10m
△ : 케이블 타입(S : 기본, H : 고온용 케이블, R : 로봇케이블)
④ 위치 출력
00 : 컨트롤러 별도 배치 타입(컨트롤러 사양에 따라 다름)
⑤ 데드존
・S/S : (표준)
・S/80 : 2001mm~(자석 형식 : TS,TW)
TS형 및 TW형으로 스트로크 2001mm 이상인 경우 선단 데드존이 80mm입니다.
(표준 65mm+15mm, 형식 표기는 아래와 같습니다.)
⑥ 고정브라켓
K38 : 고정 브라켓
F50 : 클램프
N : 없음

■ Dimension


■ Option
