GYFC2/3 Controller
SANTEST
,
계측장비
,
신호 변환기
,
마그네틱변위센서용




Product Details
아날로그 출력형
GYFC2/3 Controller
・마그넷의 위치를 0~10V 또는 4~20mA로 출력
・알람 기능이 있어 케이블 단선 및 자석 이탈을 모니터링 가능
・내부의 미분 회로에 의해 속도 출력(±10V)이 가능(옵션)
■ Specification
・상기 정밀도는 유효 스트로크 300mm 이상의 센서에 적용됩니다.
300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
*(1) 프로브 : GYMR6, GYcRS, GYMR5, GYFRS, GYKM-RS 접속시
*(2) 프로브 : GYcRP 접속시
*(3) 케이블 단선 및 자석 분리 신호
*(4) GYcRP 프로브만 접속 가능

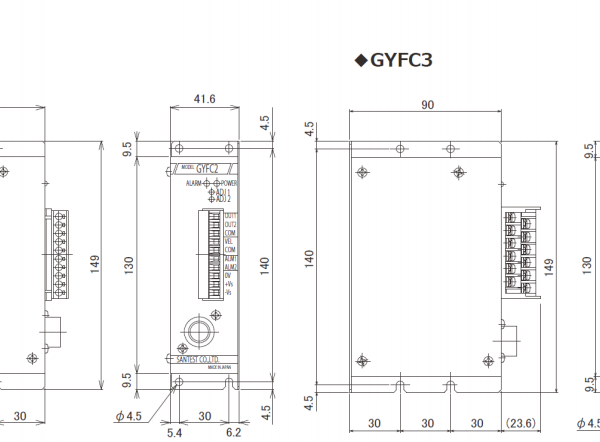

■ Dimension

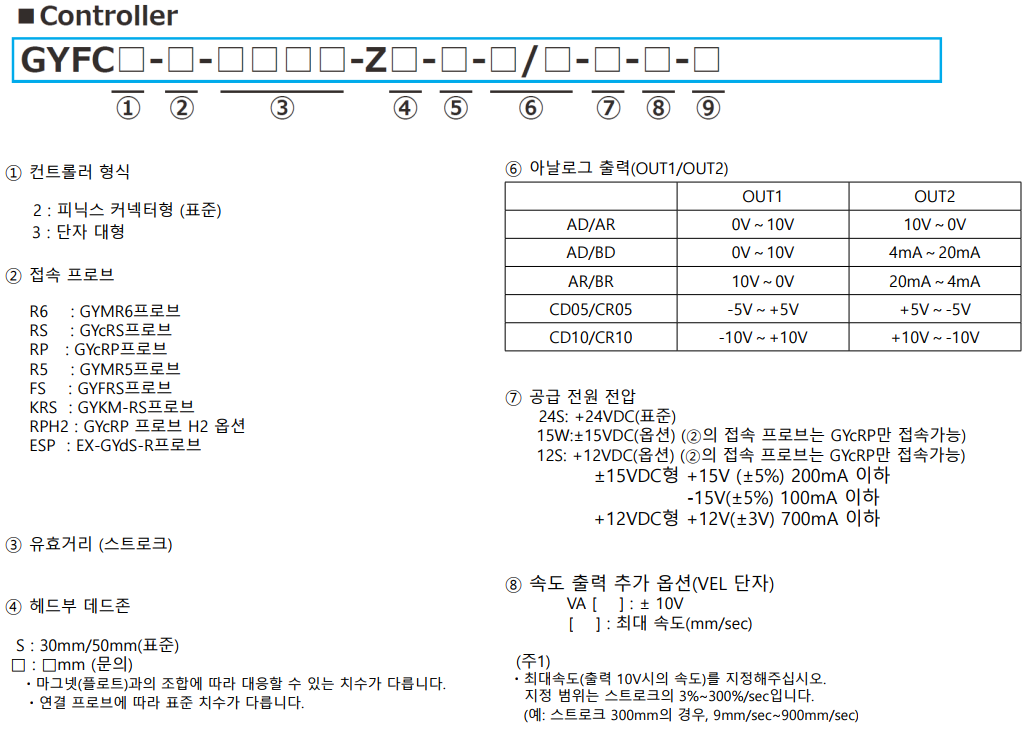

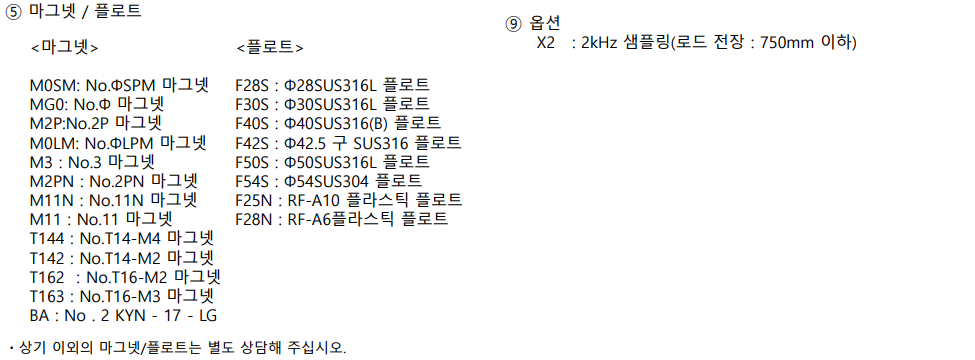

■ MODEL

GYFC2/3 Controller
・마그넷의 위치를 0~10V 또는 4~20mA로 출력
・알람 기능이 있어 케이블 단선 및 자석 이탈을 모니터링 가능
・내부의 미분 회로에 의해 속도 출력(±10V)이 가능(옵션)
■ Specification
분해능(위치출력) | 0.005%*(1) |
0.01% FS 이하*(2) | |
위치 출력(OUT1) | 0~10V(부하 전류 Max. 5mA, 부하 저항 Min. 2kΩ) |
위치 출력(OUT2) | 4~20mA(부하 저항 Max. 500Ω) 또는 반전 출력 |
속도 출력(옵션) | +10V(속도 분해능 1% FS) |
알람 출력 | 드라이b접점 1A 30VDC*(3) |
공급전원 | 표준 : +24VDC±5%(350mA 이하) 옵션 : +15VDC, +12VDC*(4) |
주사 주파수 | 표준 1kHz(스트로크 1000mm까지) |
온도 특성 | ±20ppm FS/℃ 이하 |
사용 온도 범위 | 0℃ ~ 65℃ |
보관 온도 범위 | -20℃ ~ +85℃ |
300mm 미만의 센서는 300mm 센서 사양과 동등해집니다.
*(1) 프로브 : GYMR6, GYcRS, GYMR5, GYFRS, GYKM-RS 접속시
*(2) 프로브 : GYcRP 접속시
*(3) 케이블 단선 및 자석 분리 신호
*(4) GYcRP 프로브만 접속 가능
■ Dimension

■ MODEL
