GYDC-05 Controller
SANTEST
,
계측장비
,
신호 변환기
,
마그네틱변위센서용




분해능 : 본문 참조
알람 출력 : 오픈 콜렉터 0.1A 30VDC
공급 전원 : +24VDC±5%(160mA 이하)
알람 출력 : 오픈 콜렉터 0.1A 30VDC
공급 전원 : +24VDC±5%(160mA 이하)
Product Details
고정도 디지털 출력형(페러럴, SSI, A/B상 펄스 출력 지원)
GYDC-05 Controller
・마그넷의 위치를 최소 분해능 1μm로 디지털 출력하는 동시에 속도 아날로그 출력 가능
・2개의 마그넷을 사용하여 2점간 거리나 각각의 위치를 출력
・별도 판매(GPM)기기로 PC에서 제로 풀 스케일 점 조정, 분해능 변경 가능
■ Specification
*(1) 고객처에서 그레이로 변경 가능
*(2) Tr ON 시 : 출력<0>
*(3) 프로브 : GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKM-RS, GYKMR, GYRHP-MR6 접속시
*(4) 프로브 : GYMS, GYGS, GYPM, GYHR, GYHTR, GYcRP, GYKM, GYPMR, GYPE2K 접속시
*(5) 케이블 단선 및 자석 분리 신호
*(6) 프로브의 온도 특성은 포함되어 있지 않습니다.
■ Dimension

■ MODEL

GYDC-05 Controller
・마그넷의 위치를 최소 분해능 1μm로 디지털 출력하는 동시에 속도 아날로그 출력 가능
・2개의 마그넷을 사용하여 2점간 거리나 각각의 위치를 출력
・별도 판매(GPM)기기로 PC에서 제로 풀 스케일 점 조정, 분해능 변경 가능
■ Specification
디지털 위치 출력(24bit) | Parallel(NPN), Binary code(1), Negative logic(2) (Option : SSI or A/B incremental output) |
디지털 분해능 | 표준 0.01mm(최소 0.001mm)*(3) |
0.1mm*(4) | |
알람 출력 | 오픈 콜렉터 0.1A 30VDC*(5) |
아날로그 위치 출력(OUT1) | 0~10V(부하 전류 Max. 5mA, 부하 저항 Min.2kΩ) 또는 4~20mA(부하 저항 Max. 500Ω) |
아날로그 분해능 | 16bit(1/65536)(3) |
0.01%FS이하(4) | |
공급전원 | 표준 : +24VDC±5%(160mA 이하) |
온도 특성 | ±10ppmFS/℃ 이하 |
사용 온도 범위 | 0℃ ~ 65℃ |
보관 온도 범위 | -20℃ ~ +75℃ |
*(2) Tr ON 시 : 출력<0>
*(3) 프로브 : GYMR6, GYSE-R, GYcRS, GYMR5, GYFRS, GYKM-RS, GYKMR, GYRHP-MR6 접속시
*(4) 프로브 : GYMS, GYGS, GYPM, GYHR, GYHTR, GYcRP, GYKM, GYPMR, GYPE2K 접속시
*(5) 케이블 단선 및 자석 분리 신호
*(6) 프로브의 온도 특성은 포함되어 있지 않습니다.
■ Dimension

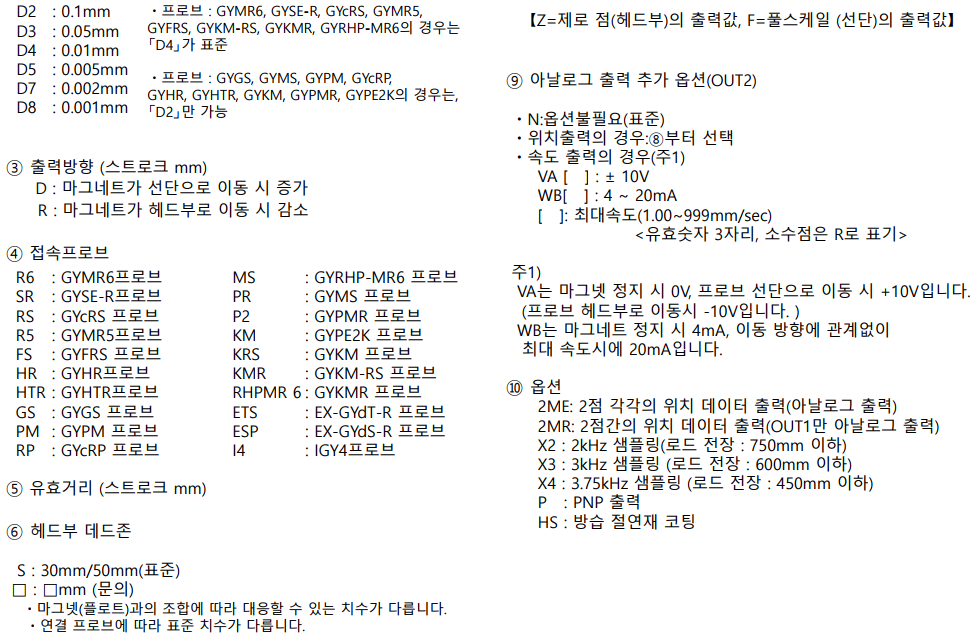

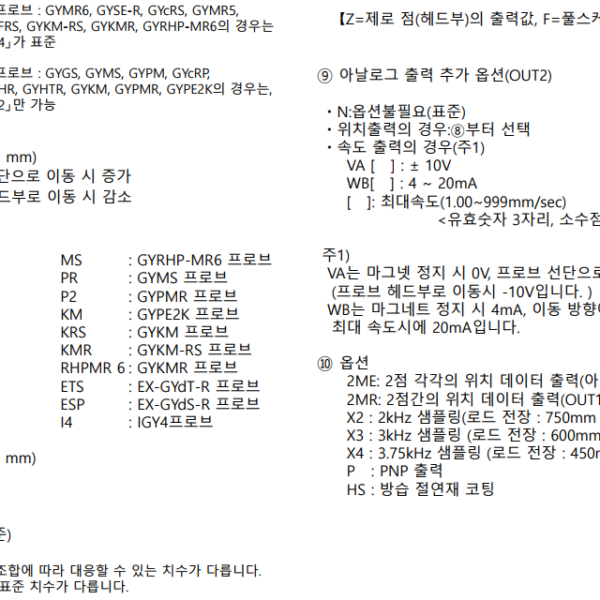

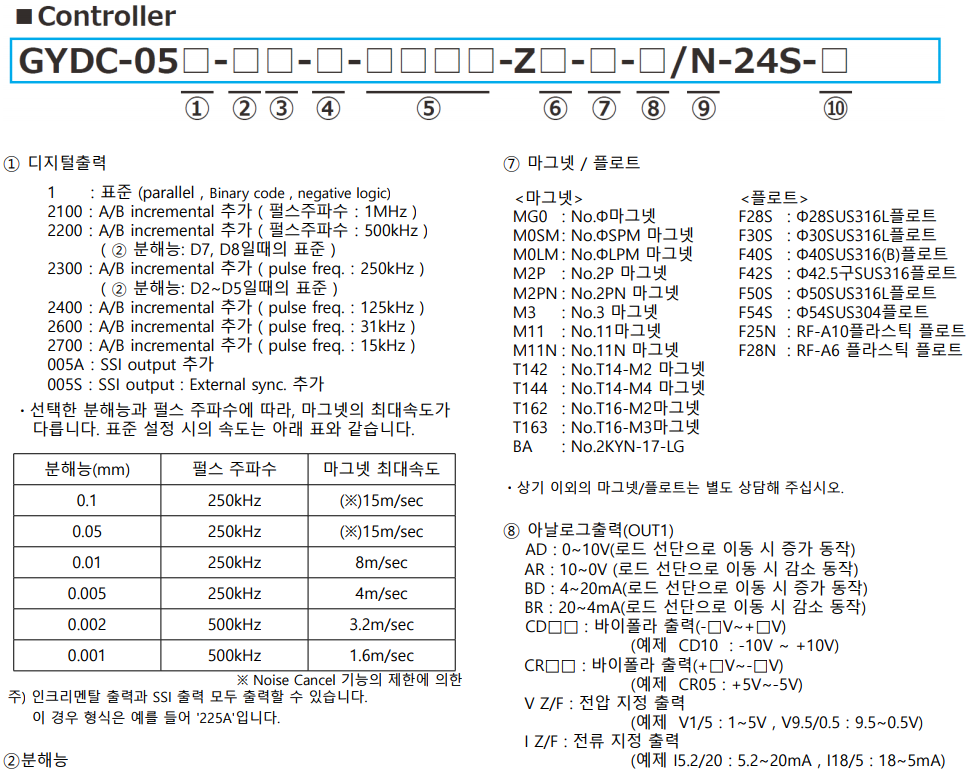

■ MODEL
