IRDS-GY Controller
SANTEST
,
계측장비
,
신호 변환기
,
마그네틱변위센서용
분해능 : G1, G4(1μm) / G2, G3, G5형(0.01mm)
위치 검출 축수 : 1축 or 2축
공급 전원 : +24VDC(±10%)(150mA 이하)
위치 검출 축수 : 1축 or 2축
공급 전원 : +24VDC(±10%)(150mA 이하)
Product Details
오픈 네트워크 지원
IRDS-GY Controller
・IRD 시리즈의 GY 센서 변환기 모듈
・GY센서를 최대 2축까지 접속 가능
・각종 필드 버스(CC-LINK, PROFIBUS, Ethernet I/P, Ether CAT)를 이용 가능
■ Specification
<모듈 입출력 바이트 수와 소비 메모리 블록>
소비 메모리 블록 : 4
입력 바이트 수 : 16
출력 바이트 수 : 16
♦조합 IRD 마스터 모듈
IRDM-CCL : CC-Link Ver.2
IRDM-EP1 : EtherNet/IP
IRDM-DP : ProfibusDP
IRDM-ECT : EtherCAT
IRDM-CFN : CC-Link IE Field

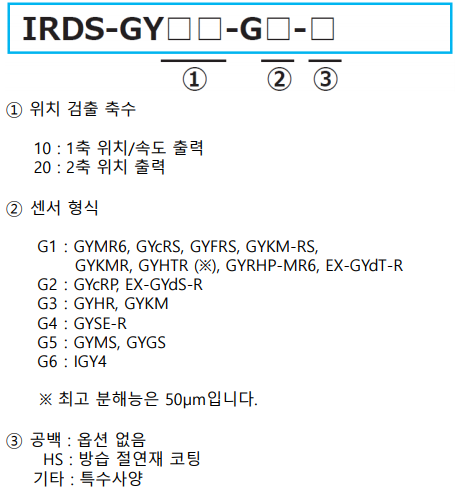

■ MODEL

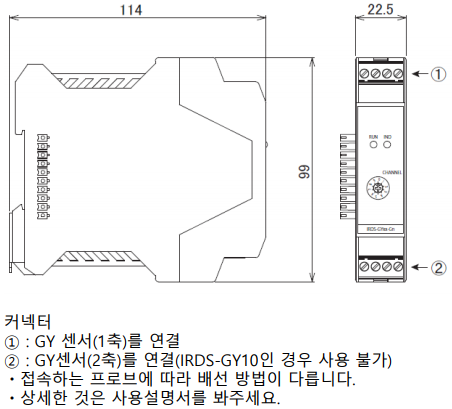

■ Dimension
IRDS-GY Controller
・IRD 시리즈의 GY 센서 변환기 모듈
・GY센서를 최대 2축까지 접속 가능
・각종 필드 버스(CC-LINK, PROFIBUS, Ethernet I/P, Ether CAT)를 이용 가능
■ Specification
| 위치 검출 축수 | 1축 또는 2축 |
| 최대 분해능 | G1, G4형 : 1μm / G2, G3, G5형 : 0.01mm |
| 알람 출력 | 오픈드레인*(5) |
| 주사 주파수 | 표준 1kHz(스트로크 1000mm까지) |
| 공급전원 | +24VDC(±10%)150mA(IRD 버스에서 공급) |
| 사용 온도 범위 | 0℃ ~ 55℃ |
| 보관 온도 범위 | -25℃ ~ +75℃ |
소비 메모리 블록 : 4
입력 바이트 수 : 16
출력 바이트 수 : 16
♦조합 IRD 마스터 모듈
IRDM-CCL : CC-Link Ver.2
IRDM-EP1 : EtherNet/IP
IRDM-DP : ProfibusDP
IRDM-ECT : EtherCAT
IRDM-CFN : CC-Link IE Field
■ MODEL
■ Dimension
