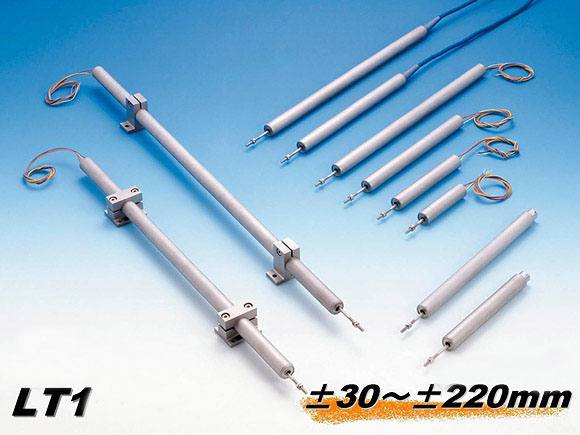

LT1 Series LVDT 변위센서
SHINKO DENKI
,
계측센서
,
접촉식 변위센서
,
고온/고압용 변위센서



측정 범위 : 60mm~440mm
직선성 : 전 범위 ±0.2%
사용 온도 범위 : -20℃ ~ +125℃
직선성 : 전 범위 ±0.2%
사용 온도 범위 : -20℃ ~ +125℃
Product Details
LT1 Series LVDT
발전소, 철강소, 화학 공장 등의 산업현장 수요가 많은 센서로서
열악한 환경에서도 정확한 측정과 긴 수명이 최대 장점
직선성의 비약적인 향상

∗2분의1 측정 범위의 출력 전압

발전소, 철강소, 화학 공장 등의 산업현장 수요가 많은 센서로서
열악한 환경에서도 정확한 측정과 긴 수명이 최대 장점
직선성의 비약적인 향상
- 고도의 권선 시스템을 사용하여 전 스트로크 ±0.2% 정도를 확보
- 콤팩트화에 성공, 전장 대비 측정 스트로크 비율 UP
- 내경부와 외경부 모두 스테인리스 파이프를 채용
- 단부는 TIG용접과 에폭시레진 등에 의해 실 처리
- 장거리 전송 가능
- 긴 스트로크 측정 가능
- 긴 수명

Specifications |
제품종류 | LT1 SERIES | ||||||||
모델명 | LT1-060 | LT1-090 | LT1-120 | LT1-160 | LT1-220 | LT1-270 | LT1-330 | LT1-380 | LT1-440 |
측정범위 | ±30 | ±45 | ±60 | ±80 | ±110 | ±135 | ±165 | ±190 | ±220 |
구동 | 코어 분리형 | ||||||||
직선성 | ±0.2% / 전체 측정범위 | ||||||||
사이즈 | Body Ø22 / Core축 Ø3 | ||||||||
케이블길이 | 5m | ||||||||
옵션 | 리드선 타입 / 리드커넥터 타입 | ||||||||
재질 | SUS 재질 | ||||||||
사용온도 | -20℃ to +125℃ | ||||||||
인가전압 | 5Vrms / 5kHz | ||||||||
출력(TYP.)V∗ | 1.00 | 1.02 | 1.01 | 0.99 | 1.00 | 1.01 | 1.00 | 0.99 | 1.00 |
Dimensions |

형식 | 측정 범위 | 축가동범위 | L(mm) | F(mm) | E(mm) | CS(mm) | ||
SE | SR | SE | SR | |||||
LT1-060C | 30 | 30 | 66.5 | 36.5 | 136 | 68 | 34 | 53 |
LT1-090C | 45 | 45 | 86 | 54 | 171 | 87 | 38 | 70.5 |
LT1-120C | 60 | 60 | 101 | 72 | 204 | 105 | 38 | 85.5 |
LT1-160C | 80 | 80 | 127 | 97 | 255 | 130 | 44 | 108.5 |
LT1-220C | 110 | 110 | 163 | 135 | 329 | 168 | 50 | 141.5 |
LT1-270C | 135 | 135 | 190 | 166 | 387 | 199 | 52 | 167.5 |
LT1-330C | 165 | 165 | 228 | 204 | 463 | 237 | 62 | 228.5 |
LT1-380C | 190 | 190 | 256 | 235 | 522 | 268 | 62 | 228.5 |
LT1-440C | 220 | 220 | 288 | 272 | 591 | 305 | 64 | 259.5 |
