LT2 Series LVDT 변위센서
SHINKO DENKI
,
계측센서
,
접촉식 변위센서
,
고온/고압용 변위센서



방수 방진 타입
측정 범위 : ±30mm~±300mm
직선성 : 전 범위 ±0.2%
사용 온도 범위 : -20℃ ~ +125℃
측정 범위 : ±30mm~±300mm
직선성 : 전 범위 ±0.2%
사용 온도 범위 : -20℃ ~ +125℃
Product Details

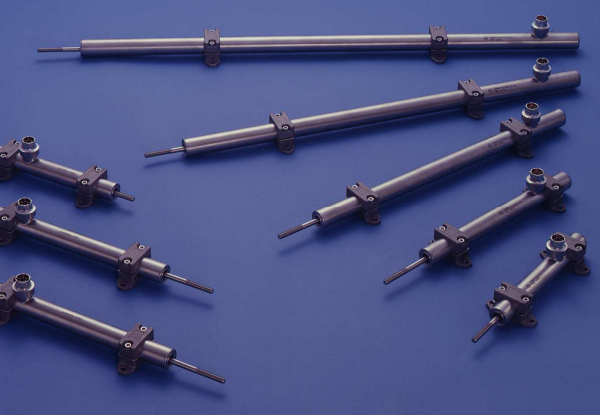

LT2 Series LVDT
LT1 Series에 견고함이 더해진 제품으로 더욱 더 열악한 환경에서 사용 가능
발전소, 철강소, 화학 공장, 석유 공장 등의 산업 현장에 쓰이고 있는 센서로서
열악한 환경에서도 정확한 측정과 긴 수명이 최대 장점
∗2분의1 측정 범위의 전압출력

LT1 Series에 견고함이 더해진 제품으로 더욱 더 열악한 환경에서 사용 가능
발전소, 철강소, 화학 공장, 석유 공장 등의 산업 현장에 쓰이고 있는 센서로서
열악한 환경에서도 정확한 측정과 긴 수명이 최대 장점
- LT1시리즈 변위센서에 견고함을 더한 제품
- 전 범위 ±0.2%의 직선성을 보유
- IP67 등급으로 완벽한 방수 방진
- 긴 측정 범위와 긴 수명
- 일반 제품에 비해 콤팩트화 된 사이즈
Specifications |
제품종류 | LT2 SERIES | |||||
모델명 | LT2-060R | LT2-120R | LT2-220R | LT2-330R | LT2-440R | LT2-600R |
측정범위 | ±30 | ±60 | ±110 | ±165 | ±220 | ±300 |
구동 | 코어 분리형 | |||||
직선성 | ±0.2% / 전체 측정 범위 | |||||
사이즈 | Body Ø22 | |||||
케이블길이 | 5m | |||||
보호등급 | IP67 | |||||
재질 | SUS재질 | |||||
사용온도 | -20℃ ~ +125℃ | |||||
인가전압 | 5Vrms / 5kHz | |||||
출력 | 0.7V(TYP)∗ | |||||
온도계수 | ±50ppm/℃(TYP.) |

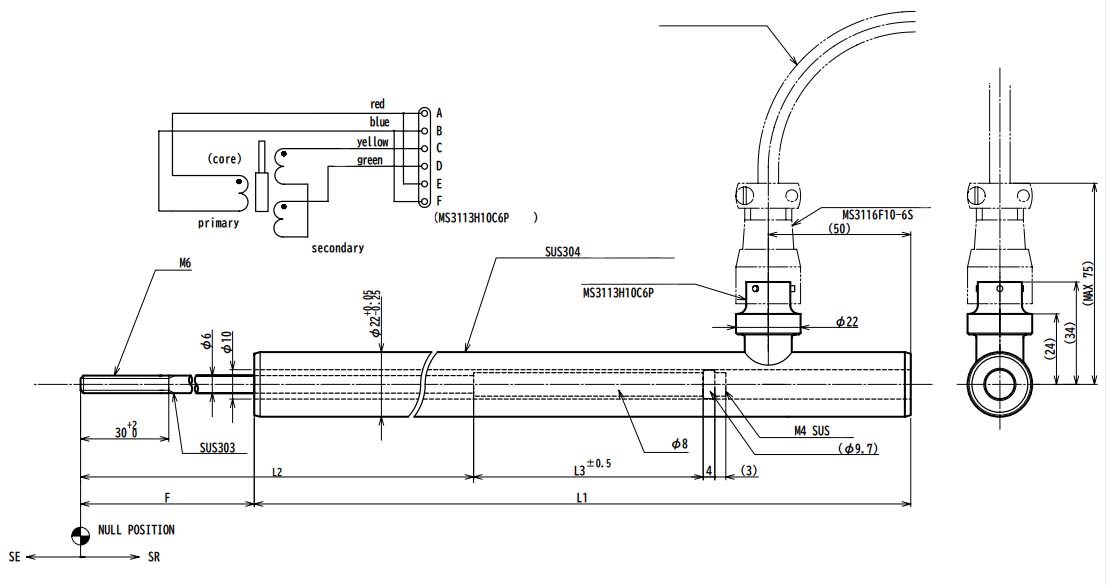

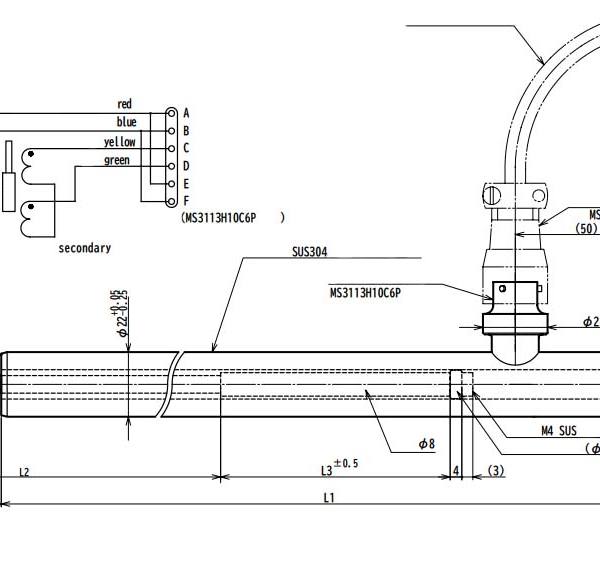

Dimensions |

TYPE | L1(mm) | L2(mm) | L3(mm) | SE(mm) | SR(mm) | F(mm) |
LT2-060R | 163±1 | 118 | 52 | 30 | 30 | 70±1.5 |
LT2-120R | 223±1 | 176 | 56 | 60 | 60 | 100±1.5 |
LT2-220R | 362±1.5 | 287.5 | 72 | 110 | 110 | 150±1.5 |
LT2-330R | 502±1.5 | 408.5 | 80 | 165 | 165 | 205±2.5 |
LT2-440R | 628±1.5 | 524 | 85 | 220 | 220 | 260±2.5 |
LT2-600R | 748±1.5 | 661.5 | 95 | 300 | 300 | 340±2.5 |
