AJ/P SERIES

SOLATRON , 계측센서 , 접촉식 변위센서 , LVDT_솔라트론

측정범위 : ± 1, ± 1.5, ±2.5, ± 5, ± 10mm
선형성 : 1~10 μm
반복성 : 0.05 μm
보호등급 : IP50

카탈로그 메뉴얼 도면

Product Details

AJ/P SERIES
AIR 구동 타입의 아날로그 프로브로
J Type 프로브는 내장형 피스톤에 의해 작동한다는 점을 제외하고는 공압과 유사합니다. 높은 팁 힘을 사용할 수 있지만
LVDT 변위 센서 전면에 가까운 포트를 통해 공기가 배출되기 때문에 IP 등급이 낮습니다.
이러한 공압 변위 프로브는 각반에 구멍이 뚫리더라도 계속 작동합니다.

± 1, ±1.5, ± 2.5, ± 5, ± 10mm 변위 트랜스듀서 측정범위
정밀 측정의 0.5%보다 우수한 선형성
0.05 μm 이상의 반복성
사용 가능한 다양한 접촉식 센서 팁
피스톤을 사용한 공압 작동 - 각반이 손상된 경우에도 계속 작동
0.7N의 표준 접촉 센서 팁 힘(옵션 사용 가능)
IP50 보호(완전 밀폐형 옵션 사용 가능)
뛰어난 사이드로드 성능을 가진 유도형 센서
LVDT(Linear Variable Differential Transformer) 또는 하프 브리지 옵션

Specifications

Pneumatic Axial Cable Jet	AJ/1/P	AJ/1.5/P	AJ/2.5/P	AJ/5/P	AJ/10/P	AJ/5/1/P
Pneumatic Radial Cable Jet	AJR/1/P	AJR/1.5/P	AJR/2.5/P	AJR/5/P	AJR/10/P	AJR/5/1/P
측정 범위(mm)	±1	±1.5	±2.5	±5	±10	±1
선형성(% of Reading)Note1	0.50	0.50	0.50	0.50	0.70	0.50
선형성 (µm) Noet1	1	1.5	2.5	5	10	5
최대 반복성 (µm) Note2	0.15	0.15	0.15	0.15	0.15	0.15
일반적인 반복성(µm) Noet3	0.05	0.05	0.05	0.07	0.10	0.05
Pre Travel (mm)	0.15	0.15	0.15	0.15	0.15	0.15
Post Travel (mm)	0.85	0.85	0.85	0.85	0.85	0.85
Pre Travel 조정범위(mm) (Spring Push Only)	1.00	1.50	1.50	1.50	None	None
Tip 힘 (N)	0.70
온도 계수 %FS/°C	0.1
보호등급	IP 50
작업 온도	+5°C to +80°C
저장 온도	-20°C to +80°C
PROBE 수명	애플리케이션에 따라 최대 1억 사이클, 대부분의 애플리케이션에서 일반적으로 1천만 사이클까지 가능
PROBE 재질	Stainless Stee
Probe Tip Options	Nylon, Ruby, Silicon Nitride, Tungsten Carbide
Gaiter	Fluoroelastomer or Silicon
케이블 타입	PUR

Note 1: Accuracy is either μm or % reading, whichever is greater
Note 2: Repeated operation against a carbide target with side load applied to the tip, max - min result
Note 3: Repeated operation against a carbide tip standard deviation from average (68%)

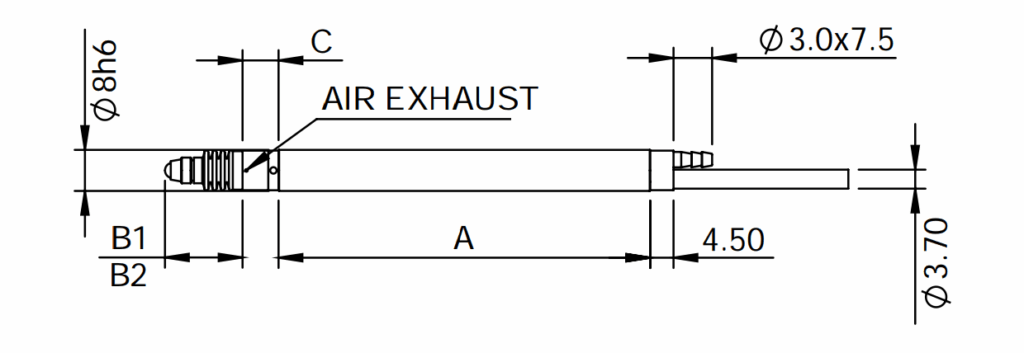

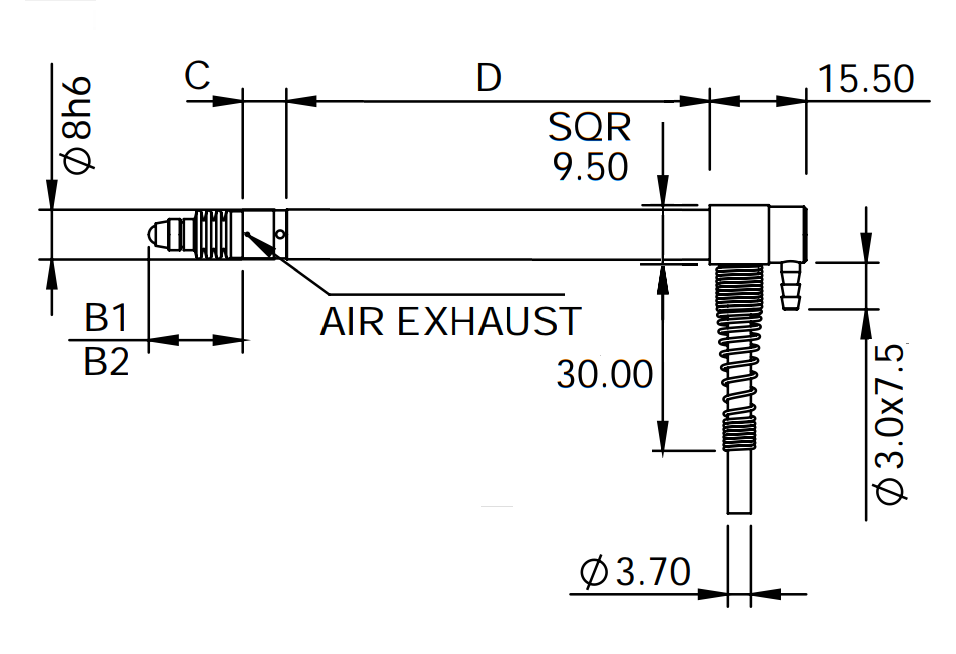

Dimensions

AJ/P	AJR/P

	AJ/1/P_AJR/1/P	AJ/5/1/P_AJR/5/1/P	AJ/5/P_AJR/5/P	AJ/10/P_AJR/10/P
A	52.50	71.00	96.00	127.00
C	7.00	7.00	7.00	4.00
B1	16.25	20.00	27.50	46.00
B2	13.25	14.00	16.50	25.00
D	38.50	57.50	82.50	113.50
A - Case length for axial cable outlet B1 - Fully extended bearing assembly B2 - Fully retracted bearing assembly			C - Fixed part of the bearing assembly, D - Case length for radial cable outlet only * - Variable dimension, tolerance ± 0.25 mm
