SL3000 SEIRES
SOLATRON
,
계측장비
,
변위센서 인디게이터
,
솔라트론

듀얼 채널 TFT 디스플레이
시리얼, 아날로그 및 디지털 출력
LVDT 하프 브리지, V/I 입력
Solatron probe와 호환
시리얼, 아날로그 및 디지털 출력
LVDT 하프 브리지, V/I 입력
Solatron probe와 호환
Product Details
SI 3100/3200/3300시리즈 트윈 축 디스플레이 및 컨트롤러
SI 3000 시리즈 디지털 디스플레이를 사용하면 루프 제어와 간단한 측정 속도를 제공합니다.직접적인 방식의 디스플레이를 프로그래밍하여 측정 값의 표시 리미트 / 알람, 피크 홀드 설정, 심지어 1 ~ 2 개의 센서에서 입력이 가능합니다.
(SI 3300은 데이터 로깅 및 듀얼 디스플레이 기능을 제공합니다).
궤도 센서 용 디지털 디스플레이는 간단한 시나리오부터 용도까지 대응할 수 있도록 각종 보유하고 있습니다.
어떤 디스플레이도 시리얼 통신 및 디지털 I / O를 갖추고 있으며, PLC, PC, 제자리 걸음 스위치 기기의 조작을 할 수있게되어 있습니다.
SI 3500 트윈 축 LCD 디스플레이 및 컨트롤러
궤도 센서 용 디지털 디스플레이는 간단한 시나리오부터 용도까지 대응할 수 있도록 각종 보유하고 있습니다.어떤 디스플레이도 시리얼 통신 및 디지털 I / O를 갖추고 있으며, PLC, PC, 제자리 걸음 스위치 기기의 조작을 할 수있게되어 있습니다.
SI 1500을 제외한 어떤 계기도 설정을 허가없이 변경할 수 없도록 잠금 기능이 있습니다.
솔라트론 고성능 궤도 ® 네트워크 용으로 특별히 설계된 SI 3500는 직관적 인 메뉴 방식의 트윈 축 디스플레이를 갖추고 있습니다. 프로그래밍을 행하는 것으로, 측정 값의 표시 이외에 리미트 / 알람, 피크 홀드 트랙을 설정하고, 1 ~ 2 개의 트랜스 듀서의 입력에 대해 데이터 로거로서 기능 할 수 있습니다.
LCD 디스플레이 | SI 3100 LVDT, SI 3200 하프 브리지 |
SI 3300 4-20 mA / 전압 |
디지털 | 단색 | 두 컬러 또는 단색 |
아날로그 | 단색 세로 막대 | 이색 수평 막대 또는 수직 막대 |
업데이트 속도 | 40 Hz | |
디스플레이의 길이 (mm) - 사용자 선택 가능 | ± XX.XXXXX mm | |
디스플레이의 길이 (인치) - 사용자 선택 가능 | ± X.XXXXXX " | |
분해능 (mm) - 사용자 선택 가능 | 0.05 μm까지 | |
해상도 (인치) - 사용자 선택 가능 | 0.000005 "까지 | |
입력 | ||
신호 입력 | LVDT (SI 3100) 또는 2 하프 브리지 (SI 3200) | 와이어 루프 전원 4 ~ 20 mA (루프 여기 공칭 15 V), 0 ~ 5 V, 0 ~ 10 V, ± 5 V, ± 10 V |
입력 수 | 2 | |
키패드 | ||
멤브레인 (9 키) | Print (인쇄) Zero (제로) Up (위), Down (아래), Left (왼쪽), Right (오른쪽), 엔터 (Enter), Peak / Hold / Track (피크 / 홀드 / 트랙)에서 Menu ( 메뉴) | |
측정 유형 | A, B, A + B, AB, (A + B) / 2 (AB) / 2 (B / A) / a | A, B, A + B, AB, (A + B) / 2 (AB) / 2 (B / A) / a, X 및 Y |
데이터 로깅 | - | 스위치 전환으로 10,000 회, 또는 1 밀리 초에서 24 시간까지의 간격으로 읽기 |
보기 | mm / 인치, 하한 및 상한 범위를 벗어난 측정 모드 | |
전원 요구 사항 | +24 VDC ± 10 % | |
외부 I / O | ||
시리얼 | RS232 시리얼 포트 (프린터 또는 PC 용) | |
이산 출력 | 2 x 3 절연 | |
아날로그 출력 | 2 채널 DC 또는 4 ~ 20 mA | |
환경 | ||
작동 온도 (° C) | 0 ~ +50 | |
저장 온도 (° C) | -20 ~ +50 | |
전자기 호환성 | EN61000-6-2 : 2001 | |
전자기 방사 | EN61000-6-3 : 2001 | |
전면 패널 천장 | IP 65 | |
기계적 데이터 | ||
설치 | 벤치 탑 또는 패널 마운트 | |

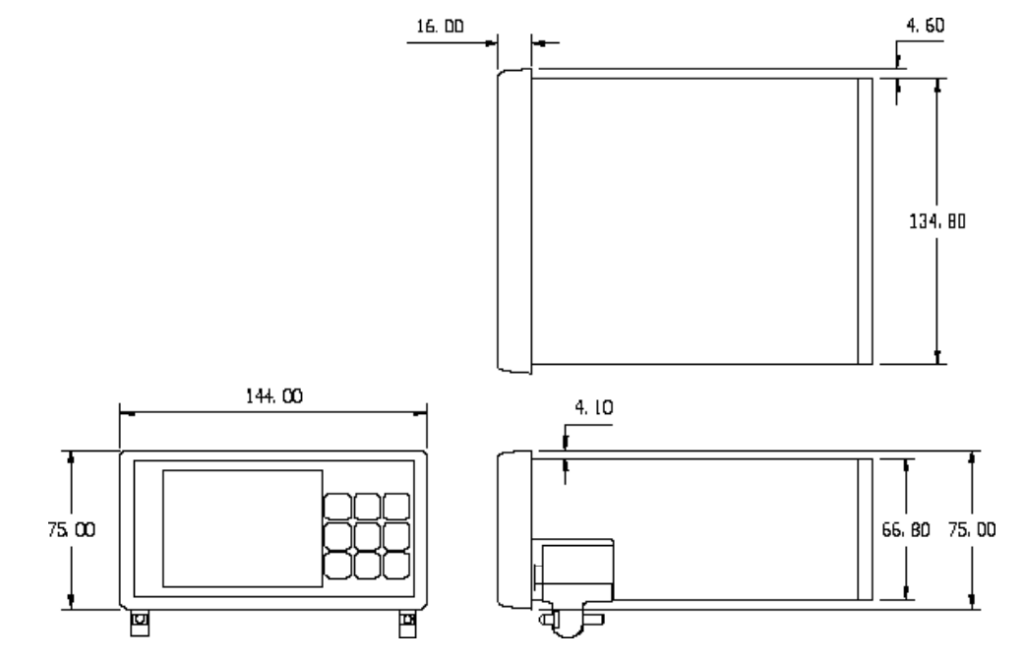

치수 폭 x 높이 x 깊이 (mm) | 베젤 제외 : 134 x 65 x 160 베젤 포함 : 144 x 74 x 175 |
