Analogue Block Guage
SOLATRON
,
측정보조구/장비
,
게이지 블럭
측정범위 : ±1,±2.5, ±5 mm
반복정밀도 : 0.25µm
공압 또는 스프링 작동
상단, 팁 및 도구 홀더가 있는 다양한 구성
반복정밀도 : 0.25µm
공압 또는 스프링 작동
상단, 팁 및 도구 홀더가 있는 다양한 구성
Product Details

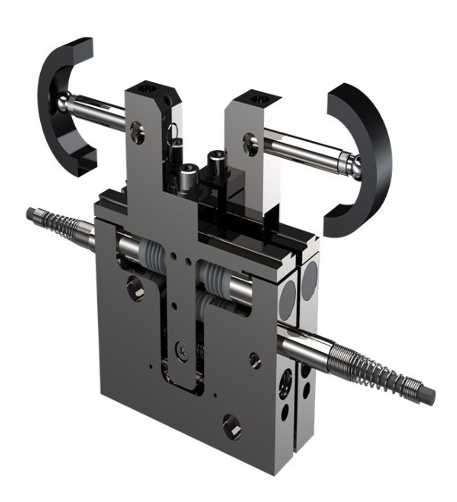

Analogue Block Guage BG
블록 게이지는 내경과 작은 구멍의 정밀 측정을 간단하고 신뢰도 높게 만듭니다.
일반적으로 이러한 장치는 공간과 접근이 제한되고 축 방향 프로브를 사용할 수 없는 응용 분야에서 사용하는 것이 권장됩니다.
2mm 블록 게이지의 폭은 8mm에 불과합니다. 블록 게이지는 월등한 내구성, 정확도 및 반복 정밀도가 특징입니다.
3가지 측정 범위 모두 다양하게 사용될 수 있고 정밀한 게이지 적용에 필요한 적용방식과 데이터를 제공합니다.
정밀한 직선형 베어링은 측정할 수 없는 움직임의 간격을 최소화 할 수 있으며, 심지어 접촉 팁이 중심에서 벗어나 사이드로
측정시에도 좋은 반복성을 유지 합니다.
- ±1mm, ±2.5mm 및 ±5mm 측정 범위
- 1µm보다 우수한 정밀도
- 0.25µm 반복정밀도
- 공압 또는 스프링 작동
- 상단, 팁 및 도구 홀더가 있는 다양한 구성
- IP65 보호
블록 게이지는 내경과 작은 구멍의 정밀 측정을 간단하고 신뢰도 높게 만듭니다.
일반적으로 이러한 장치는 공간과 접근이 제한되고 축 방향 프로브를 사용할 수 없는 응용 분야에서 사용하는 것이 권장됩니다.
2mm 블록 게이지의 폭은 8mm에 불과합니다. 블록 게이지는 월등한 내구성, 정확도 및 반복 정밀도가 특징입니다.
3가지 측정 범위 모두 다양하게 사용될 수 있고 정밀한 게이지 적용에 필요한 적용방식과 데이터를 제공합니다.
정밀한 직선형 베어링은 측정할 수 없는 움직임의 간격을 최소화 할 수 있으며, 심지어 접촉 팁이 중심에서 벗어나 사이드로
측정시에도 좋은 반복성을 유지 합니다.
- ±1mm, ±2.5mm 및 ±5mm 측정 범위
- 1µm보다 우수한 정밀도
- 0.25µm 반복정밀도
- 공압 또는 스프링 작동
- 상단, 팁 및 도구 홀더가 있는 다양한 구성
- IP65 보호
| Specifications |
| BLOCK GAUGES | |||
| Spring Push Axial Cable | BG/1/S | BG/2.5/S | BG/5/S |
| Spring Push Radial Cable | BGR/1/S | BGR/2.5/S | BGR/5/S |
| Pneumatic Axial Cable | 모든 Block gauge는 저압형 실런더로 전환가능합니다 | ||
| Pneumatic Radial Cable | |||
| 측정 범위(mm) | ±1 | ±2.5 | ±5 |
| 선형도 (읽는 %) | 0.50 |
0.50 | 0.50 |
| 선형도 (㎛) | 1 | 2.5 | 5 |
| 반복성 (µm) | <0.25 | <0.25 | <0.5 |
| Pre Travel (mm) | ±0.25 | ±0.5 | ±1 |
| Post Travel (mm) (Min) | 0.50 | 0.50 | 0.50 |
| Spring Push ±20% | 1.5 | 1.5 | 1.5 |
| Pneumatic ±20 % at 2 bar |
2.1 @ 3 bar | 3.3 @ 2 bar | 3.3 @ 2 bar |
| 온도 계수 %FS/°C | 0.20 | 0.50 | 1.00 |
| LVDT 감도 - Plugged ±0.5% (mV/V/mm) | 200 | 80 | 40 |
| LVDT 감도 - Unplugged ±5% (mV/V/mm) | 210 | 150 | 105 |
| Half Bridge 감도 - Plugged ±0.5% (mV/V/mm) | 73.5 | 29.4 | 14.7 |
| Half Bridge 감도 - Unplugged ±5% (mV/V/mm) | 83 | 82 | 51 |
| LVDT 전원 공급 전류 ±5%(mA/V) | 1.8 | 2 | 2 |
| Half Bridge 전원 공급 전류 ±5% (mA/V) | 1 | 1 | 1.2 |
| 보호 등급 | IP 65 | ||
| 프로브 인터페이스 보호 등급 | IP43 for module and TCON | ||
| 작업 온도 | +5°C to +80°C | ||
| 저장 온도 | -20°C to +80°C | ||
| PROBE 수명 |
적용에따라 100만 싸이클 까지 가능 (대체로 10만싸이클) | ||
| Block Gauge Body 재질 | Stainless Steel | ||
| Probe Tip (options) | Nylon, Ruby, Silicon Nitride, Tungsten Carbide | ||
| Gaiter | Fluroelastomer or Silicon | ||
| Cable | 2M 길이의 기본 케이블 (PUR) | ||
| Dimensions |
| Block Gauge (BG(R)/1/S(P)) | |
 |
|
| Robust Block Gauge (BG(R)/2.5/S(P)) | |
 |
|
| Robust Block Gauge (BG(R)/5/S(P)) | |
 |
|
| Spring and Pneumatic Configurations | |
|

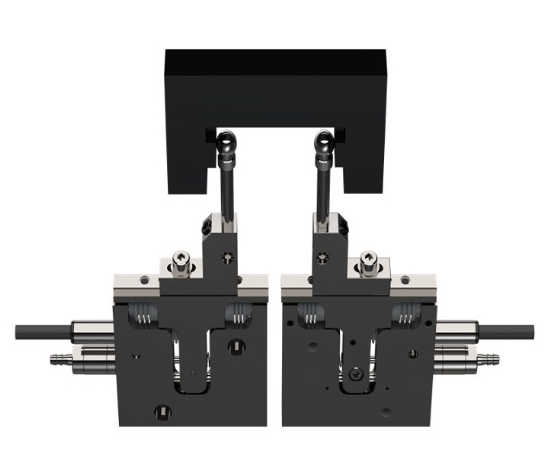

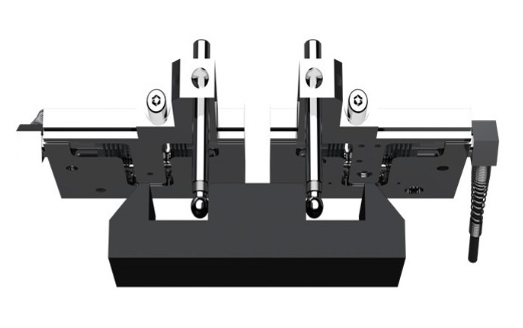

| 사용 예 | |||
 |
 |
 |
|
| Block Gauge and Flexure Accessories | ||
TIP표준 M2.5 thread Tip carriers 4MMØ, 길이 20,30,40mm (모두) 선택 가능. 6MMØ, 길이 20,30,40mm 중 선택 가능(5 및 10mm 블록 게이지만 해당) Tool holders 4mm 보어(모두) 6mm (5mm 및 10mm 블록게이지만 해당) |
Pneumatic actuator블록 게이지와 플렉셔 게이지는 공압 액추에이터 없이 기본으로 제공됩니다. 별도로 주문해 주세요. |
Alternative Springs |
