356A / 절연저항계
TSURUGA
,
전기전자계측기
,
절연저항시험기
,
TSURUGA

측정범위 : DC 500V~1000V
저항범위: 0~1999.9MΩ
저항범위: 0~1999.9MΩ
Product Details
MΩ 테스터 (절연 저항계)
Model. 356A
• 절연 저항계의 JIS 규격 (JIS C1302-1994) 준수• 전기 제품 안전규정 등 각종 안전 규격에 따른 시험에 근거한 제품
• 가전 제품이나 전자 기기의 절연 저항 시험을 비롯한 각종 제품/부품 등의 절연 저항 시험이 가능
• 콤퍼레이터 기능이 탑재된 디지털 MΩ 테스터
Specifications
형태 명 | |
356A | 절연 저항계 |
측정범위 | |||
측정범위 | 측정범위 | 중앙 표시 값 | 정확도 ※ |
500V DC 2000MΩ |
0 ~ 199.9MΩ | 50MΩ | ± (rdg의 2 % + 1자리 숫자) |
200.0 ~ 1000.0MΩ | ± (rdg의 3 % + 8자리 숫자) | ||
1000.1 ~ 1999.9MΩ | ± (rdg의 5 % + 8자리 숫자) | ||
1000V DC 2000MΩ |
0 ~ 199.9MΩ | 50MΩ | ± (rdg의 2 % + 1자리 숫자) |
200.0 ~ 1000.0MΩ | ± (rdg의 3 % + 8자리 숫자) | ||
1000.1 ~ 1999.9MΩ | ± (rdg의 5 % + 8자리 숫자) |
일반사양 | |
적용규격 | JIS C1302-1994에 준거 |
무 부하 전압 | 정격 전압의 +30 %, -0 % |
표시 | 측정 값 표시 0 ~ 19999 |
녹색 LED, 14.2mm 크기의 문자로 디지털 표시 | |
입력 오버시 또는 입력 오픈시 1999.9에서 플러싱 | |
제로 서 프레스 기능 탑재 | |
샘플링 주기 | 10 회 / 초 |
표시응답 | 0.2 초 이내 |
비교기 | 하한값 설정, 디지털 비교 방식 |
설정범위 : 0 ~ 19999 | |
판정시간 : 0.2 초 이내 | |
판정표시 : LOW - 적색, GOOD - 녹색 | |
판정출력 : LOW, GOOD 각 1a 접점 | |
접점용량 : 250V AC, 1A (저항 부하) | |
판정부저 | LOW NG 때 전자음 |
부저 OFF 기능 첨부 | |
마스크 타이머 | 0.1 ~ 10 초 |
절연저항 | 단자 일괄 / 외상 사이 DC1000V 100MΩ 이상 |
내전압 | 케이스 / 전원 입출력 단자, 제어 입력, 릴레이 단자 간 1분에 2000V DC |
2000V DC 1 분간 | |
전원 / 입력단자, 제어 입력 간 1분에 1500V AC | |
공급전원 | 90 ~ 132V AC / 180 ~ 240V AC (스위치 전환) |
소비전력 | 약 15VA |
동작 주위온도 | 0 ~ 50 ℃ |
저장온도 | (-)20 ~ 70 ℃ |
무게 | 약 1.2kg |

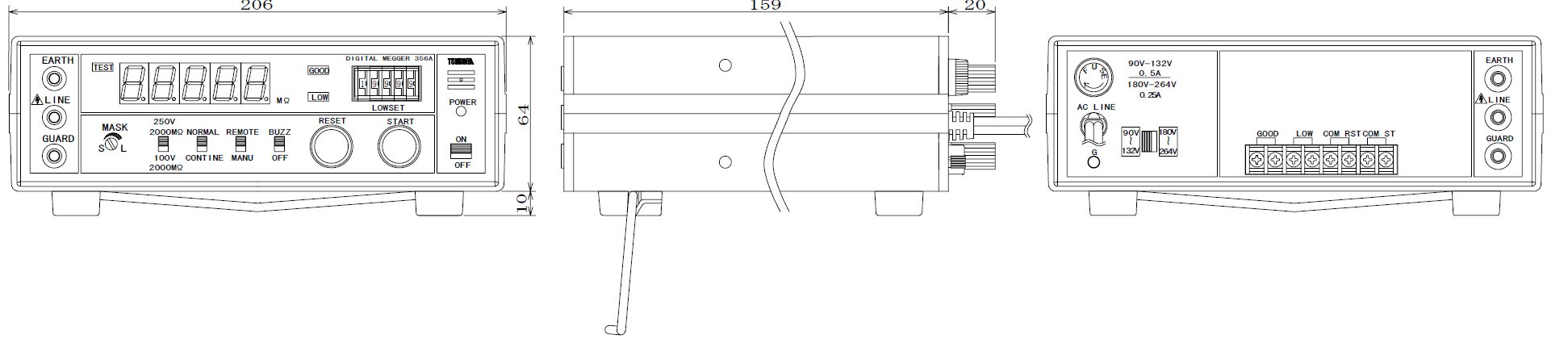

외형치수 | 206 (W) × 81 (H) × 179 (D) mm |
부속품 | |
측정리드 | 1박 |
퓨즈 0.25A | 1개 |
설명서 | 1부 |
옵션사양 |
패널 마운트 에스 캇션 5870-01 |
