X-ZL12-A 장력로드셀

XJC , 계측센서 , 로드셀 , 텐션로드셀
플랜지 양축설치형 텐션로드셀
최대하중 : 2.5~50kg
조심 베어링 내장
카탈로그 메뉴얼 도면
Product Details

X-ZL12-A 시리즈 플랜지형 텐션 센서

  • 샤프트 롤러의 편차를 보상할수 있는 조심 베어링 내장
  • 과부하 방지 보호구조 내장
  • 온도 편차가 적고 선형 오차와 반복성이 좋음
  • 작은 사이즈로 협소한 장소에 설치가 용이
  • M12X1 콘넥터
X-ZL12-A 시리즈 텐션 센서는 측정 롤러 끝에 쌍으로 설치되며, 센서는 조심 베어링이 내장되어 있어 설치에 의한 기계적 오차를 보상하고 측정 오차를 최소화 할수 있습니다.
센서는 저항 변형 방식의 원리를 적용하여 정확하고 안정적이며, 작은 구조로 정밀합니다.
각 센서는 모두 고온과 저온의 검증을 거쳐 제품의 성능을 보증합니다.
사양
출력신호 1.5±0.2%mV/V 비 선형성 0.3% F.S.
반복성 0.15%F.S. 영점 출력 ±2% F.S.
사용 온도 범위 -20 ~ 80°C 온도 보상 범위 -10 ~ 40°C
영점 온도 변화 0.02% F.S/°C 절연 저항 ≥2000MΩ/100VDC
인가 전압 5~10V DC 최대 과부하 1000%F.S
케이블 사양 Ø5 x 5m 보호등급 IP65

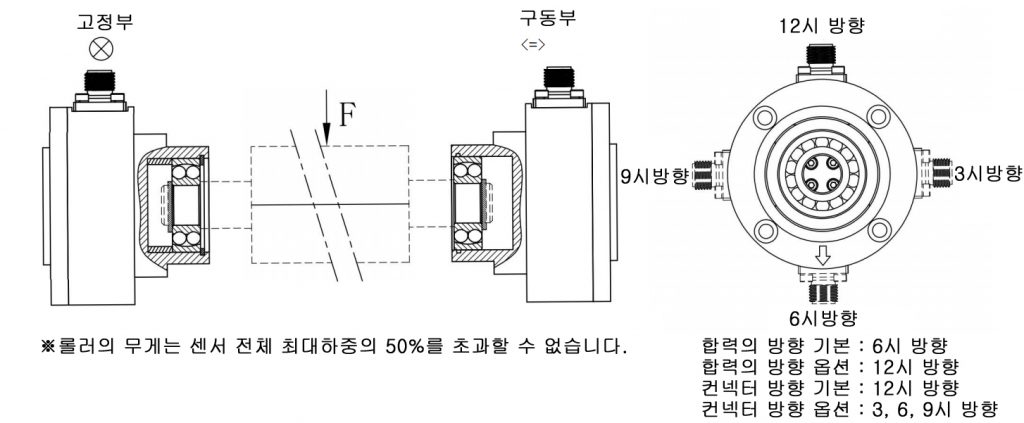

설치방법
설치방법홈피용 복사
하중계산
하중계산 복사

* T - 장력  α - 소재 각도 ( 30˚≤α≤180˚ ) F - 센서 부하 방향 P - 롤러자중 β - F와 P의 각도

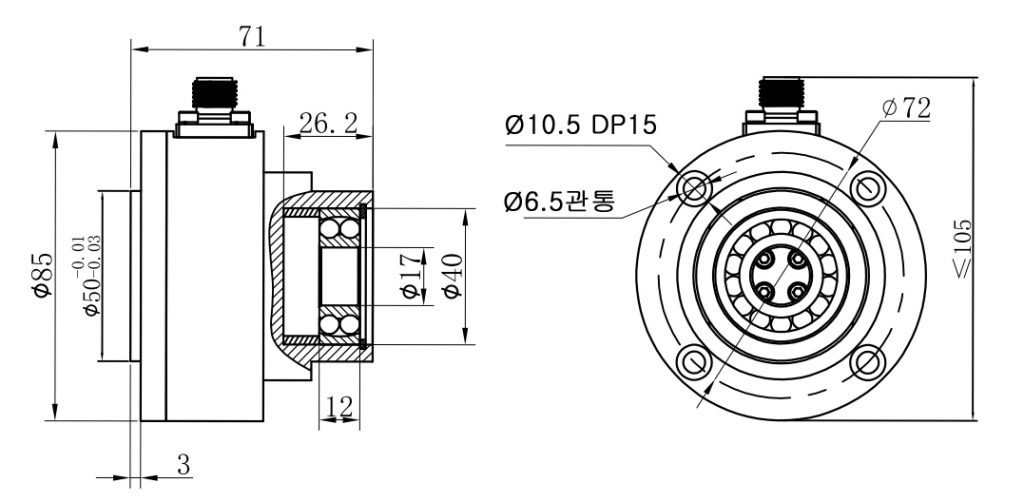

외형치수
외형치수 복사

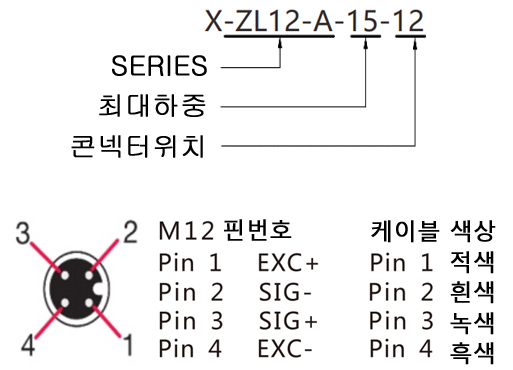

모델코드표

모델 최대하중(kg)
X-ZL12-A-2.5-12 2.5
X-ZL12-A-5-12 5
X-ZL12-A-10-12 10
X-ZL12-A-15-12 15
X-ZL12-A-25-12 25
X-ZL12-A-50-12 50
참고: 정격 부하는 단일 센서의 값에 대한 것입니다. 양축에 설치된 경우 위의 두 배입니다.
