X-ZL16 장력로드셀

XJC , 계측센서 , 로드셀 , 텐션로드셀
축좌식 양축 설치형 텐션 로드셀
최대하중 : 5~100kg
베어링과 롤러의 교체및 설치용이
카탈로그 메뉴얼 도면
Product Details

X-ZL16 시리즈 축좌식 장력센서

  • 베어링과 텐션 롤러의 교체및 설치가 쉬움
  • 컴팩트한 사이즈로 협소한 장소에 설치가 용이
  • 온도 편차가 적고 선형 오차와 반복성이 좋음
  • 고객의 요구에 따라 주문제작 가능
  • M12X1 콘넥터
X-ZL16 시리즈 텐션 센서는 측정 롤러 끝에 쌍으로 설치되어 소재를 당기는 힘과 각도에 의해 생성된 힘의 합력을 정확하게 감지할수 있습니다. 이 시리즈는 센서에 베어링 시트를 설치하도록 설계 되었으며, 이 설치 방법은 베어링 시트와 텐션 롤러의 교체 및 설치에 편리합니다.
각 센서는 모두 고온과 저온의 검증을 거쳐 제품의 성능을 보증 합니다.
사양
출력신호 2.0±0.2%mV/V 비선형성 0.25% F.S.
반복성 0.15%F.S. 영점 출력 ±2% F.S.
사용 온도 범위 -20 ~ 80°C 온도 보상 범위 -10 ~ 40°C
영점 온도 변화 0.02% F.S/°C 절연 저항 ≥2000MΩ/100VDC
인가 전압 5~10V DC 최대 과부하 200%F.S
케이블 사양 Ø5 x 5m 보호 등급 IP65

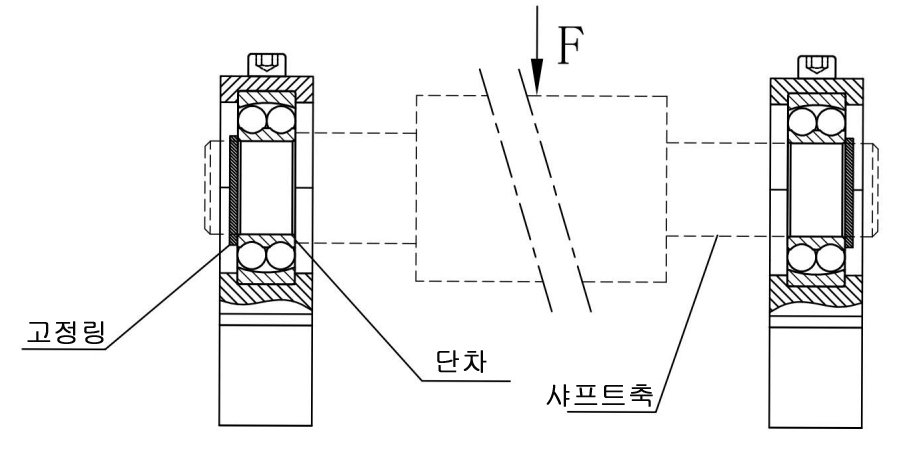

설치방법
설치방법 복사

※롤러의 무게는 센서 전체 최대하중의 50%를 초과할 수 없습니다.

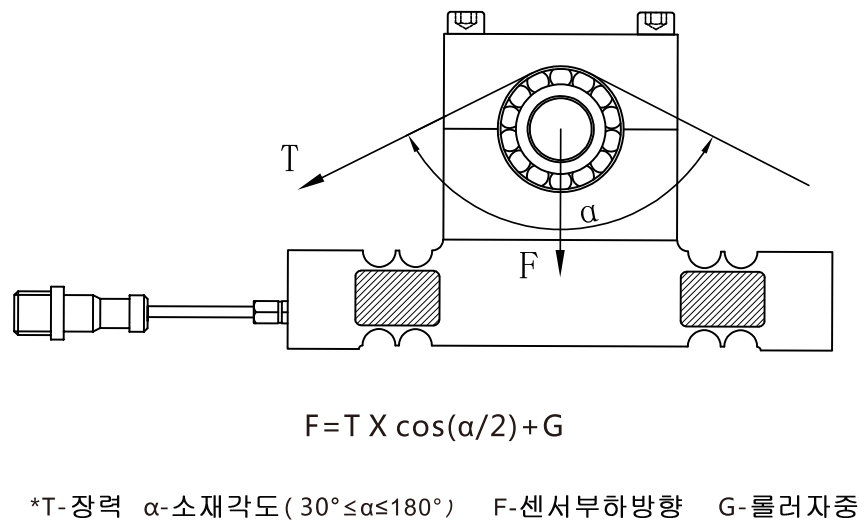

하중계산
하중계산 복사
외형치수

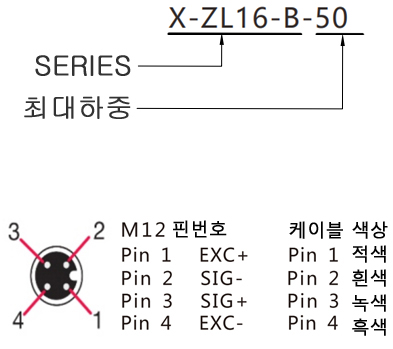

모델코드표

모델 최대하중
X-ZL16-5 5
X-ZL16-15 15
X-ZL16-25 25
X-ZL16-50 50
X-ZL16-100 100
X-ZL16-B-5 5
X-ZL16-B-15 15
X-ZL16-B-25 25
X-ZL16-B-50 50
X-ZL16-B-100 100
