X-ZL17 텐션로드셀
XJC
,
계측센서
,
로드셀
,
텐션로드셀
외팔보 설치형 텐션로드셀
최대하중 : 10~300N
전선/작은사이즈 케이블 측정에 적합
최대하중 : 10~300N
전선/작은사이즈 케이블 측정에 적합
연결 가능한 인디게이터
Product Details
X-ZL17 시리즈 축두식 장력센서
- 간단하고 편리한 설치
- 고정도 측정
- 낮은 장력 에서도 정확하게 측정
- 과부하 방지 보호구조 내장
- 온도 편차가 적고 선형 오차와 반복성이 좋음
- M12X1콘넥터
케이블의 장력 측정에 적합 합니다.
이센서는 플랜지 장착형이며 장치본체 또는 장착 브라켓에 수직으로 설치할수 있습니다.
센서는 저항 변형 방식의 원리를 적용하여 정확하고 안정적인 신호의 특성을 가지며, 각 센서는 모두
고온과 저온의 검증을 거쳐 제품의 성능을 보증 합니다.
| 사양 |
| 출력 신호 | 1.0±0.1mV/V | 비선형성 | 0.2% F.S. |
| 반복성 | 0.1%F.S. | 영점 출력 | ±2% F.S. |
| 사용 온도 범위 | -20 ~ 80°C | 온도 보상 범위 | -10 ~ 40°C |
| 영점 온도 변화 | 0.02% F.S/°C | 절연 저항 | ≥2000MΩ/100VDC |
| 인가 전압 | 5~10V DC | 최대 과부하 | 500%F.S |
| 케이블 사양 | Ø5 x 5m | 보호 등급 | IP54 |

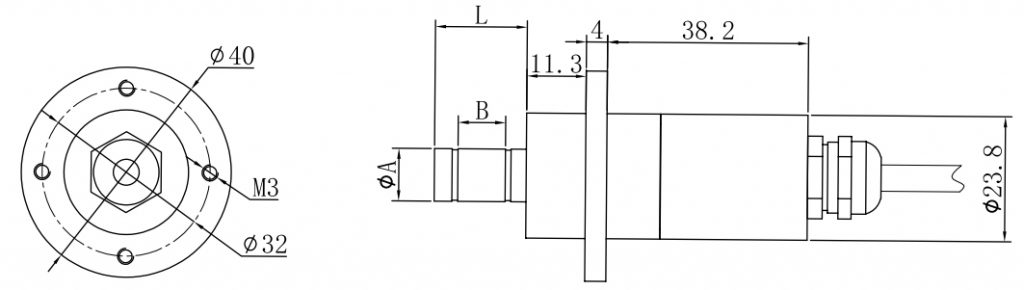

| 외형치수 |
| 모델 | 최대하중 (N) | 외형치수 | 모델 | 최대하중 (N) | 외형치수 | |||||
| A | B | L | A | B | L | |||||
| X-ZL17-5-6 | 5 | 6 | 6 | 14.5 | X-ZL17-5-10 | 5 | 10 | 9 | 17.5 | |
| X-ZL17-10-6 | 10 | X-ZL17-10-10 | 10 | |||||||
| X-ZL17-20-6 | 20 | X-ZL17-20-10 | 20 | |||||||
| X-ZL17-50-6 | 50 | X-ZL17-50-10 | 50 | |||||||
| X-ZL17-100-6 | 100 | X-ZL17-100-10 | 100 | |||||||
| X-ZL17-300-6 | 300 | X-ZL17-500-10 | 500 | |||||||
