X-ST-B 토크센서

XJC , 계측센서 , 토크센서 , 비회전형
용량: 0~100N.m
비회전형 토크센서
스트레인게이지 방식
카탈로그 메뉴얼 도면
Product Details

소형 타입 토크센서(비회전 타입)

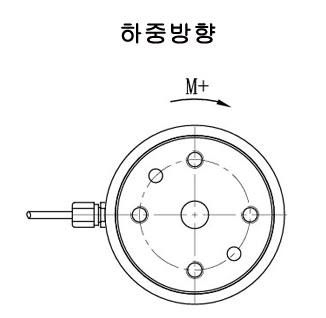

  • 고정밀 저항 스트레인 게이지 원리 채택202407240941421909500.jpg
  • 0~100N.M 범위의 힘 측정 충족
  • 설치 및 사용이 쉬움
  • 작은 크기와 아름다운 외관
  • 높은 응답 빈도
 Specification
정격용량 0.2N.m, 0.5N.m, 1N.m, 5N.m, 20N.m, 50N.m, 100N.m 재료 알루미늄 합금/합금강
비선형 0.2%FS 정격출력 1.5~2.0mV/V
작동전압 5-10VDC 최대작동전압 10VDC
보호등급 IP64 온도 보상 범위 -10~40℃
히스테리시스 0.2% FS 작동 온도 범위 -20~80℃
반복성 0.2% FS 절연저항 ≥5000MΩ/100VDC
입력임피던스 380±30Ω 출력 임피던스 350±5Ω
CREEP(30분) 0.2% FS 출력에 대한온도영향 0.2%FS/10℃
제로 출력 0.2% FS 온도가제로에미치는영향 0.2%FS/10℃
안전한 과부하 150%
케이블 사이즈 Φ3x4m 수명 전 범위 100만회 이상
케이블 연결 EXC+: Red , EXC-: Black, SIG+: Green, SIG-: White
*제품의 사양은 성능개선을 위해 예고없이 변경될 수있습니다.

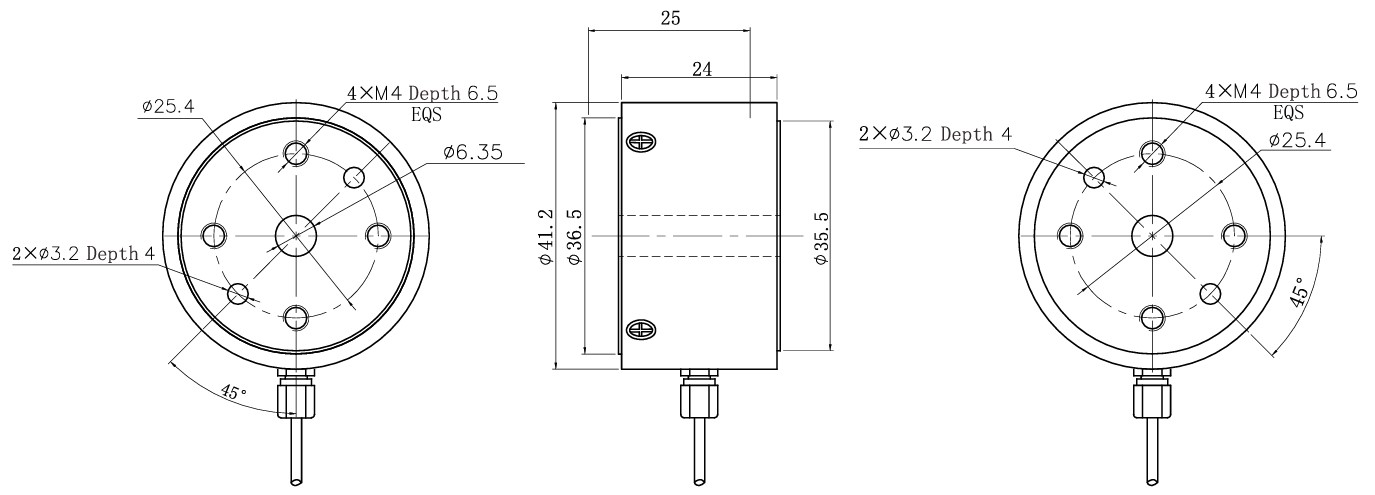

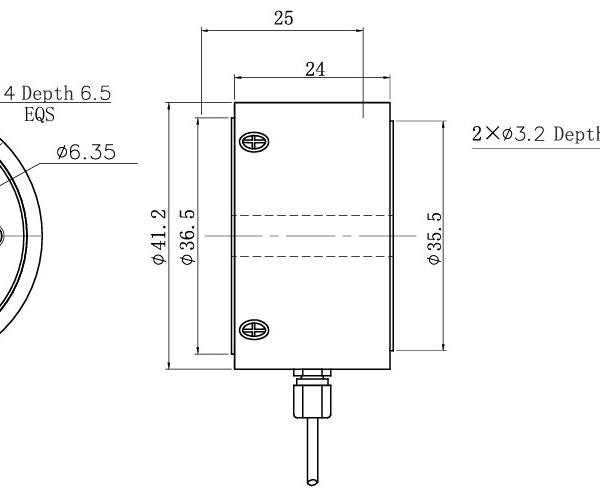

 Dimension
