F-Type(GOBLET)
TML
,
계측센서
,
스트레인게이지

강재용 스트레인 게이지
CE마크
CE마크
카탈로그 메뉴얼 도면
Product Details
CE마크(RoHS2 지령적합)을 부여한 범용형 스트레인 게이지 입니다. 실적을 자랑하는 F시리즈에 GOBLET(고블렛)이라는 새로운 시리즈명을 추가 했습니다. 마찬가지로 CE에 대응 하는 연장 리드선도 갖추고 있습니다.
*주문은 10장 단위로 받습니다.
개요

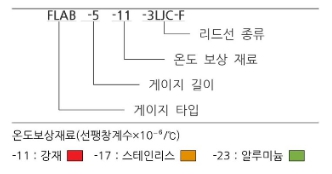

코드 설명

철근용 리스트



유리 / 세라믹용 리스트



*주문은 10장 단위로 받습니다.
개요
사용온도 | -196~+150°C |
온도 보상 범위 | +10~+100°C |
적용접착제 | CN -196 ~ + 150°C P-2 -30~+150°C EB-2 -60~150°C |

철근용 리스트

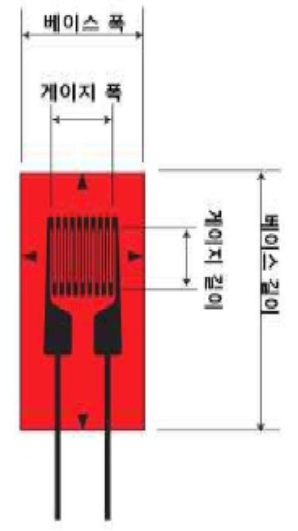

- 단축

게이지 패턴 | 코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
일반 측정용 | FLGB-02 | 0.2 / 1.4 | 3.5 / 2.5 | 120 |
FLGB-1 | 1 / 1.1 | 6 / 2.5 | 120 | |
FLAB-03 | 0.3 /1.4 | 3 / 2 | 120 | |
FLAB-05 | 0.5 / 1.2 | 4.3 / 2.2 | 120 | |
FLAB-1 | 1 / 1.3 | 5 / 2.5 | 120 | |
FLAB-2 | 2 / 1.5 | 6.5 / 3 | 120 | |
FLAB-3 | 3 / 1.7 | 7.7 / 3.5 | 120 | |
FLAB-3-60 | 3 /1.2 | 7.7 / 3 | 120 | |
FLAB-5 | 5 / 1.5 | 10 / 3 | 120 | |
FLAB-6 | 6 /2.2 | 11 / 4.3 | 120 | |
FLAB-10 | 10 / 2.5 | 15.4 / 5 | 120 | |
FLAB-30 | 30 / 2 | 35 / 5 | 120 | |
게이지 폭 얇은 타입 |
FLKB-1 | 1 / 0.7 | 4.5 / 1.4 | 120 |
FLKB-2 | 2 /0.9 | 5.5 / 1.5 | 120 | |
FLKB-6 | 6 / 1 | 11 / 2.2 | 120 | |
FLKB-10 | 10 / 1.6 | 15 / 3.8 | 120 | |
게이지 저항 350_ |
FLAB-1-350 | 1 / 1.6 | 4.5 / 3 | 350 |
FLAB-1W-350 | 1 / 2 | 4.7 / 3.6 | 350 | |
FLAB-2-350 | 2 / 1.9 | 6 / 3.5 | 350 | |
FLAB-3-350 | 3 / 1.6 | 7.2 / 3 | 350 | |
FLAB-3W-350 | 3 / 3.2 | 8.5 / 5 | 350 | |
FLAB-5-350 | 5 / 1.8 | 9.4 / 3.8 | 350 | |
고저항 타입 1000_ |
FLAB-6-1000 | 6 / 4.6 | 11 / 7 | 1000 |

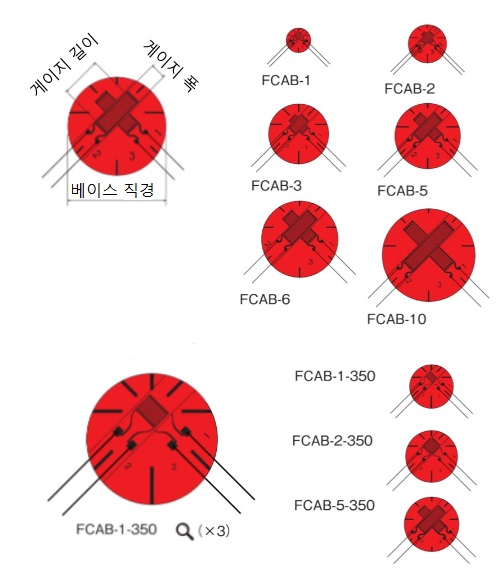

- 2축 0º / 90°

게이지 패턴 | 코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
일반 측정용 | FCAB-1 | 1 / 0.7 | Φ 4.5 | 120 |
FCAB-2 | 2 / 0.9 | Φ 7 | 120 | |
FCAB-3 | 3 / 1.7 | Φ 11 | 120 | |
FCAB-5 | 5 / 1.9 | Φ 12 | 120 | |
FCAB-6 | 6 / 2.4 | Φ 14 | 120 | |
FCAB-10 | 10 / 2.5 | Φ 17 | 120 | |
게이지 저항 350Ω |
FCAB-1-350 | 1 /1.6 | Φ 8 | 350 |
FCAB-2-350 | 2 / 1.9 | Φ 9.5 | 350 | |
FCAB-3-350 | 3 / 2 | Φ 10 | 350 | |
FCAB-5-350 | 5 / 1.8 | Φ 10 | 350 |

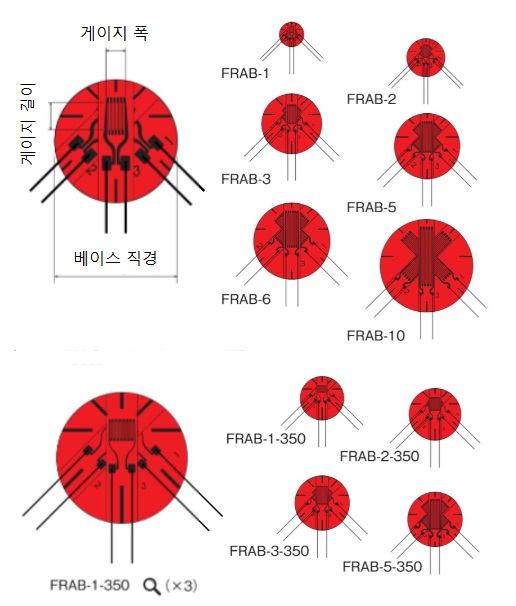

- 3축 0º / 45º / 90º

게이지 패턴 | 코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
일반 측정용 | FRAB-1 | 1 / 0.7 | Φ 4.5 | 120 |
FRAB-2 | 2 / 0.9 | Φ 7 | 120 | |
FRAB-3 | 3 / 1.7 | Φ 11 | 120 | |
FRAB-5 | 5 / 1.9 | Φ 12 | 120 | |
FRAB-6 | 6 / 2.4 | Φ 14 | 120 | |
FRAB-10 | 10 / 2.5 | Φ 17 | 120 | |
게이지 저항 350Ω |
FRAB-1-350 | 1 / 1.6 | Φ8 | 350 |
FRAB-2-350 | 2 / 1.9 | Φ 9.5 | 350 | |
FRAB-3-350 | 3 / 2 | Φ 10 | 350 | |
FRAB-5-350 | 5 / 1.8 | Φ 10 | 350 |

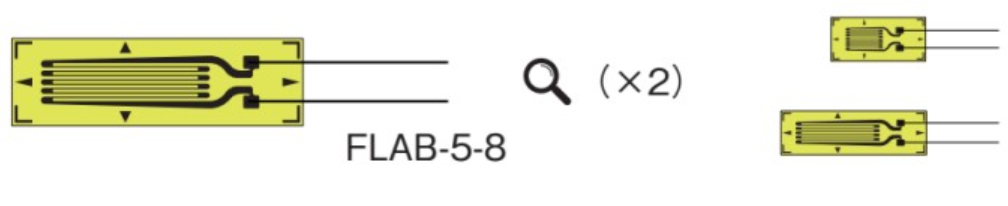

- 단축

코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
FLAB-2-8 | 2 / 1.5 | 6.5 / 3 | 120 |
FLAB-5-8 | 5 / 1.5 | 10 / 3 | 120 |

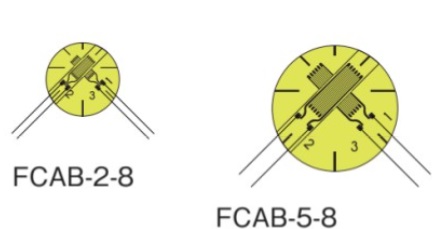

- 2축 0º/ 90º / 적층형

코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
FCAB-2-8 | 2 / 0.9 | Φ7 | 120 |
FCAB-5-8 | 5 / 1.9 | Φ12 | 120 |

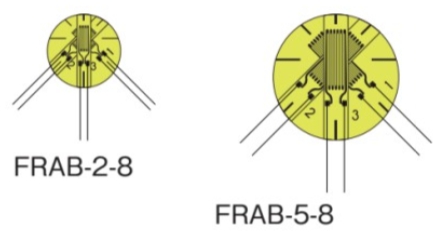

- 3축 0º/40º/90º/적층형

코드 | 게이지(mm) 길이 폭 |
베이스(mm) 길이 폭 |
저항(Ω) |
FRAB-2-8 | 2 / 0.9 | Φ7 | 120 |
FRAB-5-8 | 5 / 1.9 | Φ12 | 120 |
