Product Details
ML-MP-R SERIES DIGITAL INDICATOR
판넬형 1~6채널 런아웃 측정용 정밀 인디게이터 / 흔들림, 진원도, 동심도측정등에 활용
SD CARD 측정 DATA 백업기능Compact Size 판넬형 1~8채널 인디게이터
4.3" 컬러 터치 디스플레이 적용
일정 시간동안 측정시간을 설정하여 Peak-Peak 값을 검출및 판정
주파수 2000Hz Read : 초당 최대2000회 (1채널의 경우)
측정한 데이터의 그래프 표시기능
RS232C 출력 , I/O 인터페이스
OK/NG 수량카운터 기능
14BIT AD 컨버터 장착, PROBE 25mm 이상 16BIT AD
3개국어 지원기능 중국어모드, 영어모드, 한글모드

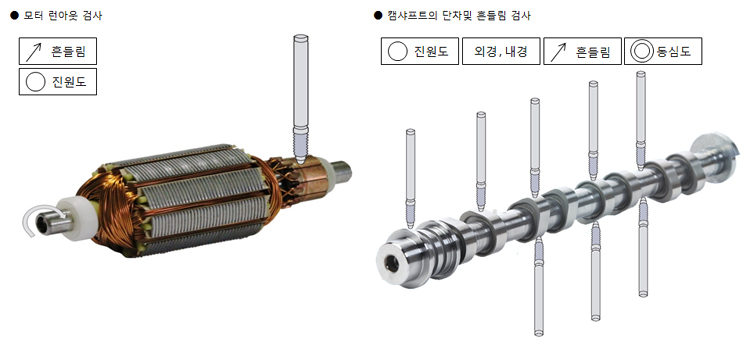

사용 예)

- ML-MP-R SERIES : 전자프로브(LVDT, HBT)를 사용하여 초당 2000회의 실시간 데이터 샘플링 으로
회전 또는 움직이는 동적 물체의 흔들림및 진원도를 검사할수 있습니다.

제품사이즈

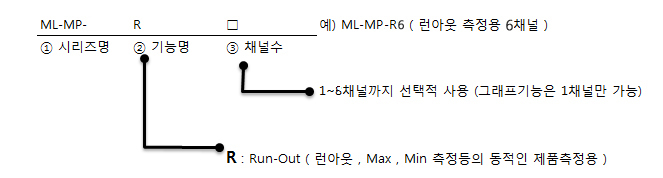

주문코드

기능설명
R SERIES | 1~6채널 런아웃 측정 기능 일정 시간동안 측정시간을 설정하여 회전하는(움직이는)물체의 Peak-Peak, MAX, Min 값을 검출및 판정 주파수 설정기능 ( 최대 5000Hz ) Read : 초당 5000회 측정한 데이터의 그래프 표시 흔들림, 진원도, 외경 측정등에 사용 7" TFT LCD TOUCH DISPLAY MICRO SD 데이터 백업/저장기능 D-SUB 15PIN I/O 입.출력 핀번호 선택기능 ( 입력 : 6점 , 출력 : 6점 ) 다국어 지원기능 ( 한글, 영어 , 중국어 ) 센서 정방향 역방향 설정기능 PRESET 설정기능 RS232C 통신기능 최대 16 모델(BANK) 설정기능 보정기능 ( +, - , X ) |
Model | ML-MP-R1~6 | |||||
용도 | 흔들림 측정 | |||||
연산기능 | peak-peak , Max , Min | |||||
채널수 | 1~6채널 | |||||
샘플링 데이터 | MAX 2000/sec | |||||
표시기 | 4.3" TFT COLOR LCD TOUCH | |||||
분해능 | 1 / 1000mm or 1 / 100mm (Option 1 / 10000mm) | |||||
외형치수 | W128 X H100 X D154mm / CUT SIZE 121.5 X 92mm | |||||
데이터통신 | RS232C | |||||
전원 | AC100~220V 50~60Hz | |||||
소비전력 | 15W | |||||
입.출력 | 15pin I/O interface ( 6 inputs, 6 outputs of relay contact ) | |||||
적용 센서 | DP-S4, DP-10, DP-15, DP-25 SERIES, LVDT or HBT, STRAIN SENSOR, ANALOG SENSOR , LINEAR GAUGE |

회로도(NPN 출력사양)

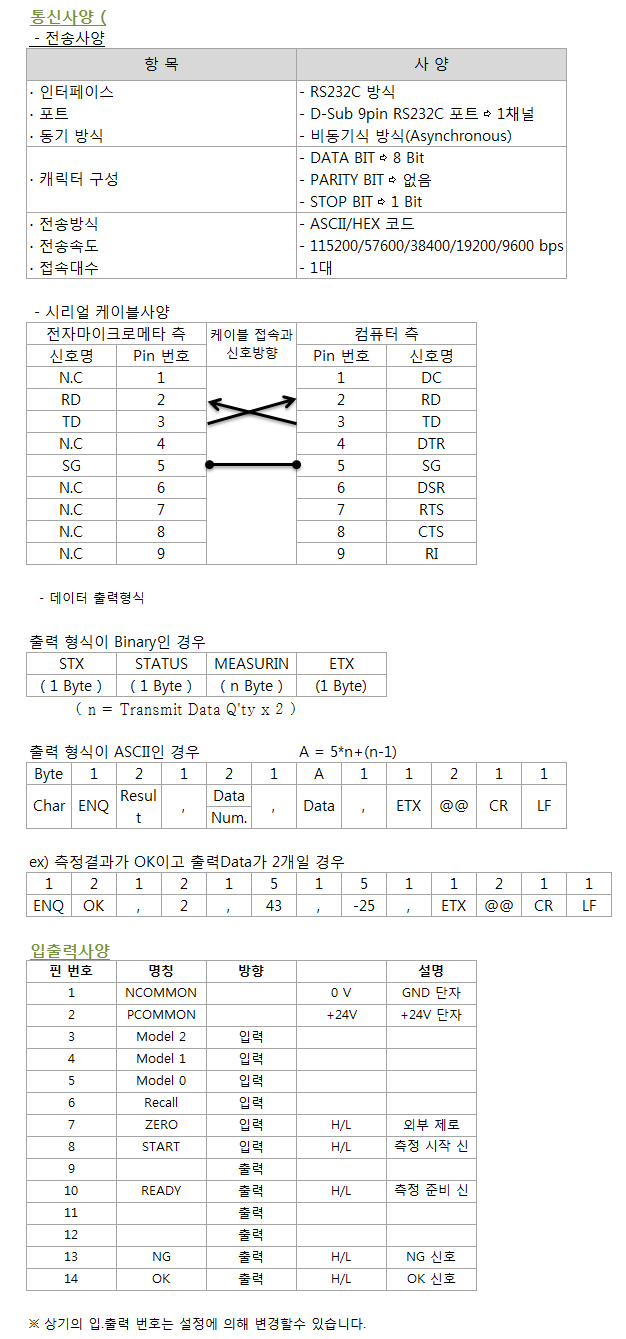

RS232C통신
