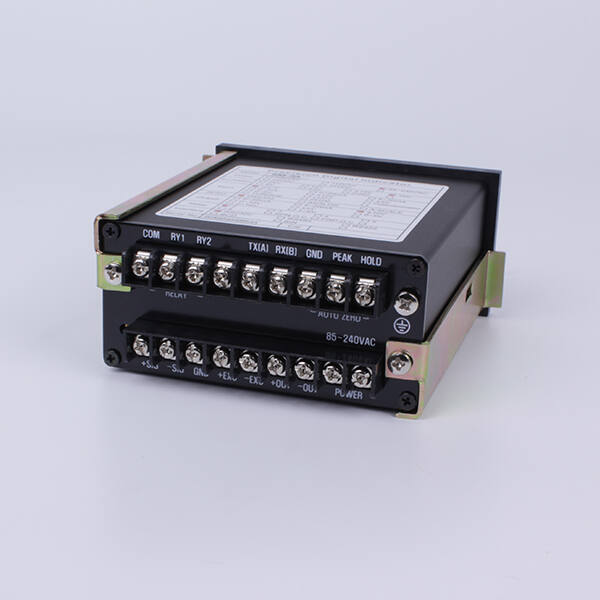

KM-3A (DC STRAIN)

본 제품은 스트레인 게이지를 사용하여 물리량을 측정하는 센서류(하중, 변위, 가속도, 압력, 토크등)와 미소 직류전압으로 출력되는 센서류 사용에 적합한 모델로써 디지털표시 아날로그 출력
릴레이 출력 등의 기능을 가진 것으로 소형이면서 비교적 빠른 응답성과 높은 정밀도를 가집니다.

Feature

- STRAIN TYPE의 미소전압 출력용 센서(하중 , 토오크 , 압력)의 측정용으로 최적
- Sampling Speed : 15회/sec
- 고정밀도 (±0.02% of reading)와 안정성
- One touch auto zero (Display & Analog out zero
- 실부하및 센서 출력값으로 교정
- Filtering : 10Hz , 100Hz , 1Khz , W/B(User Selectable)

Function

- 상한, 하한 비교출력
- NG , OK 판정
- RS232C통신
- 2RELAY 접점출력
- Analog out : 0~10V (기본) / 4~20mA(옵션)

Option

- OP-01 : RS485
- OP-02 : BCD
- OP-03 : Binary

Specifications

적용 센서	스트레인게이지 타입 센서
센서 인가 전압	10V DC , 5V DC (설정 선택)
입력 임피던스	1 MΩ 이상
신호 입력 범위	±0.5mV/V ~ ±3.5mV/V
표시 범위	-19999 ~ +99999
디스플레이	5-digit Segment FND
Display Sampling Speed	15회/sec , 30회/sec(Option)
전압/전류 출력	DC 0~10V(전류 4~20mA : 주문자 요청사항)
Relay 용량	A 접점 (125V AC/0.5A , 24V DC/1A
사용 온도 범위	0~50℃
습도	80% RH 이하 (결로 현상이 없을것)
사용 전원	AC85~240V(50~60Hz) Option : 24V DC
외형 치수	96(W) × 48(H) × 115(D)
컷팅 치수	91 × 43mm

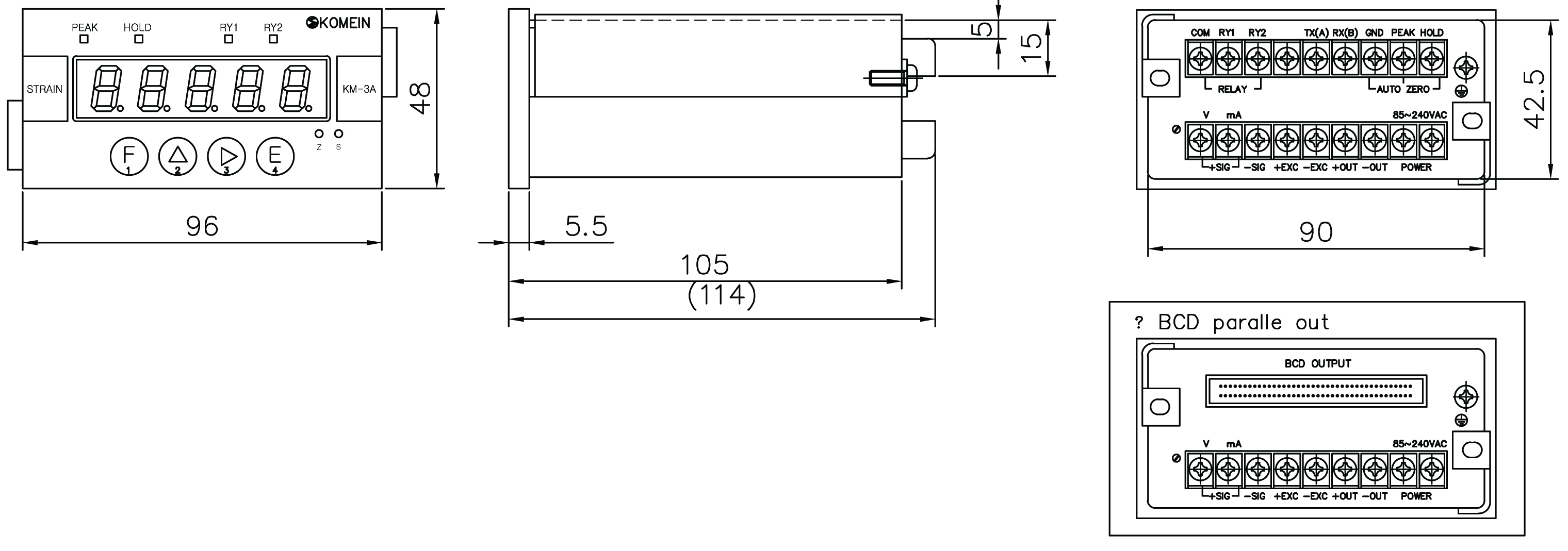

Dimensions
