DP-S4A / DP-S4VA 정밀 변위센서
실린더 타입 (공압동작), 터치력 0.15N ~ 0.8N
에어공급시 스핀들 전진
기구 구성이 손쉽게 가능
측정길이 4mm , 반복정밀도 1㎛ 이내
실린더 타입 (공압동작), 터치력 0.15N ~ 0.8N
에어공급시 스핀들 전진
기구 구성이 손쉽게 가능
측정길이 4mm , 반복정밀도 1㎛ 이내
Speccifications |
제품종류 | 아날로그 AC TYPE | |
HBT TYPE | HBT TYPE | |
Model | DP-S4A | DP-S4VA |
Driving / Lifting | Pneumatic | Pneumatic |
Stroke Range | 4.9mm | |
Signal Range | ±2mm | |
Repeatability | 0.1㎛ | |
Non-linearity | 0.1% ( ±1mm 이내 ) | |
Measuring Force | air pressure 0.4 - 1.0 bar 세팅시 0.15N ~ 0.8N | |
Cable Outlet | Axial | Radial |
Body Diameter | Ø8 | |
Contact tip | Steel | |
Operating Temperature | 0℃ ~ 40℃ | |
Cable Lenth | 2.2m | |
Mass ( except cable ) | Approx. 13 | Approx. 13 |

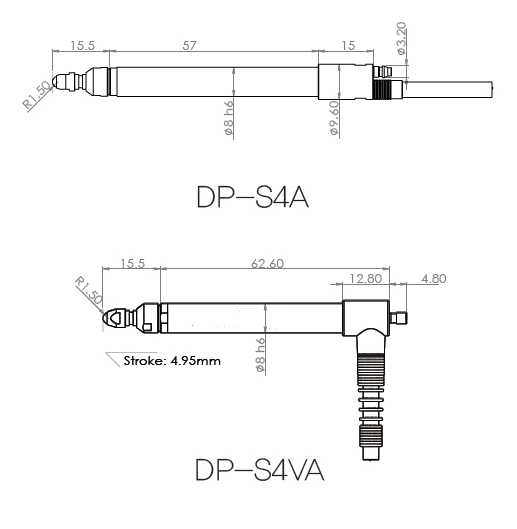

Dimensions |
