DGR-1000K

SOUKOU , 전기전자계측기 , 차단기/계전기 시험장비 , 보호계전기 시험장비

2A 출력
PAS, UGS 시험에 최적화

카탈로그 메뉴얼 도면

Product Details

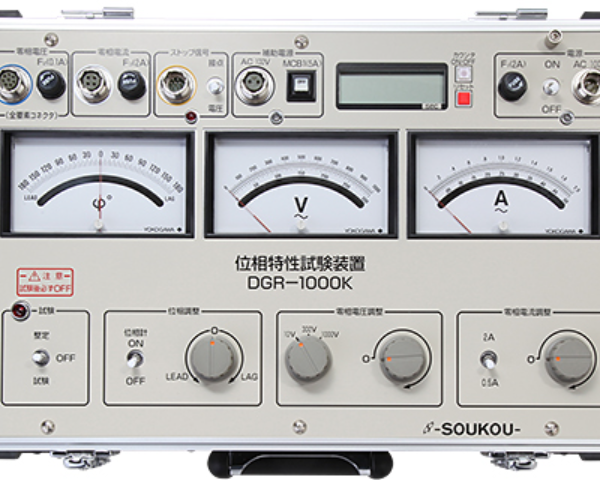

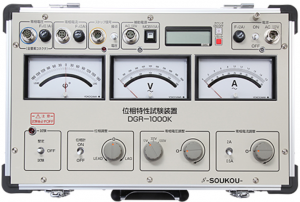

위상 특성 시험 장치 DGR-1000K

소형 경량 타입의 위상 특성 시험 장치(6.5kg 경량화)

■ Feature
・방향성 접지 계전기 전용으로 설계되어 간단하며 조작성이 편리
・시험용 코드 (테스트 리드선)의 커넥터화 / 서로 다른 색으로 분류하여 판단에 용이
・PAS, UGS 시험에 적합한 표준 코드 탑재
・위상 측정기의 ON-OFF 스위치와 편리한 제로상 전류 조정 스위치
・OVGR 시험 가능

■ Specification

AC 100V 5A 전원입력을 출력 / 전원입력(비절연)

사용 전원	AC 100V±10V 50/60Hz
제로상 전압 출력(용량)	AC 10 / 300 / 1000V 5VA 30분 정격
제로상 전류 출력(용량)	AC 0.5/2A 2A출력에서 부하 임피던스 1Ω 30분 정격
보조 전원 출력
위상계	LEAD 175° ~ 0 ~ LAG 175° ±3° 가동 코일형
전압계	10 / 300 / 1000V 1.0급 가동 코일형
전류계	AC 0.5 / 2A 1.0급 가동 코일형
카운터	0 ~ 199.999sec 분해능 1ms 200 ~ 1999.99sec 분해능 10ms (자동 자릿수 올림 기능)
카운터 정도	±0.01%rdg　±1dgt　±5ms　±⊿t
정지 신호	접점 : a접점, b접점 자동 감지 전압 : 직류 인가 제거 모두(25 ~ 220V) 교류 인가 : 20 ~ 220V 제거 50 ~ 220V 자기 전원 : 표시 시간 5분 (계전기가 동작하는 때 시험기의 전원이 없어져 카운터 정지)
외형 치수	290(D)×448(W)×210(H) (돌기발 제외)
중량	약 8kg
부속품	테스트 리드선 , 취급 설명서, 케이스 커버
