DM10/LU20/DU10

MAGNESCALE , 계측센서 , 접촉식 변위센서 , 디지털_마그네스케일
분해능 : 0.1 µm
정확도 : 1 µm
반복성 : 0.5 µm
카탈로그 메뉴얼 도면
Product Details

DM10/LU20/DU10 디지털 측정의 장점과 아날로그 게이지의 느낌을 결합한 제품

  • 2.7인치 컬러 LCD 터치 패널이 장착되어 있어 보기 및 조작이 용이하다

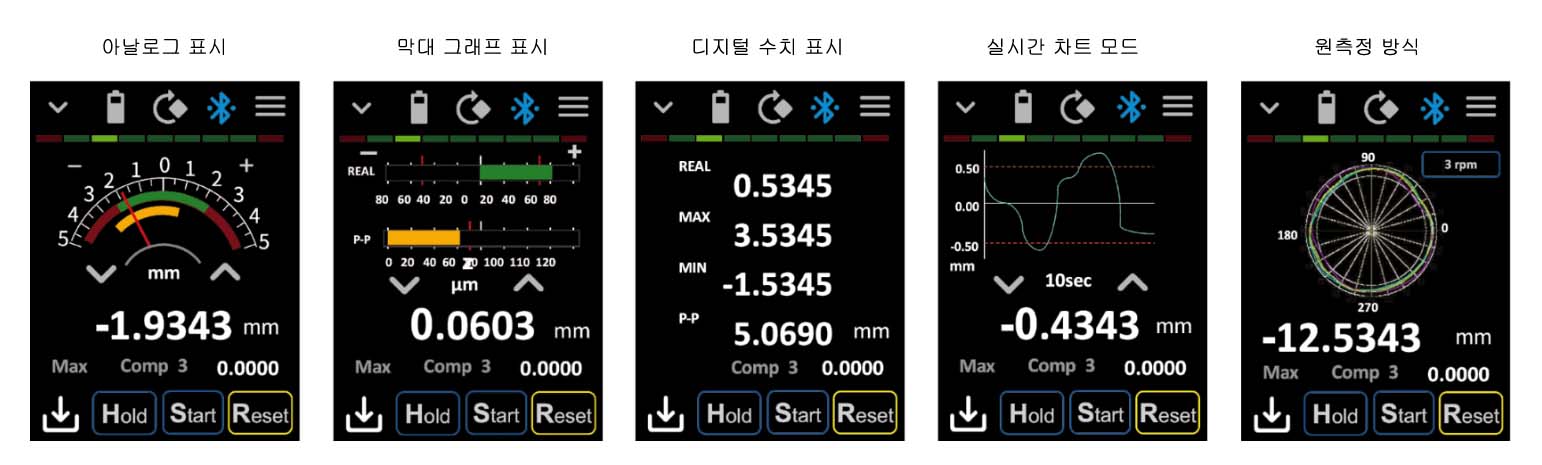

  • 5가지 디스플레이 모드 전환 가능
  • 아날로그 게이지처럼 가볍고 컴팩트 함

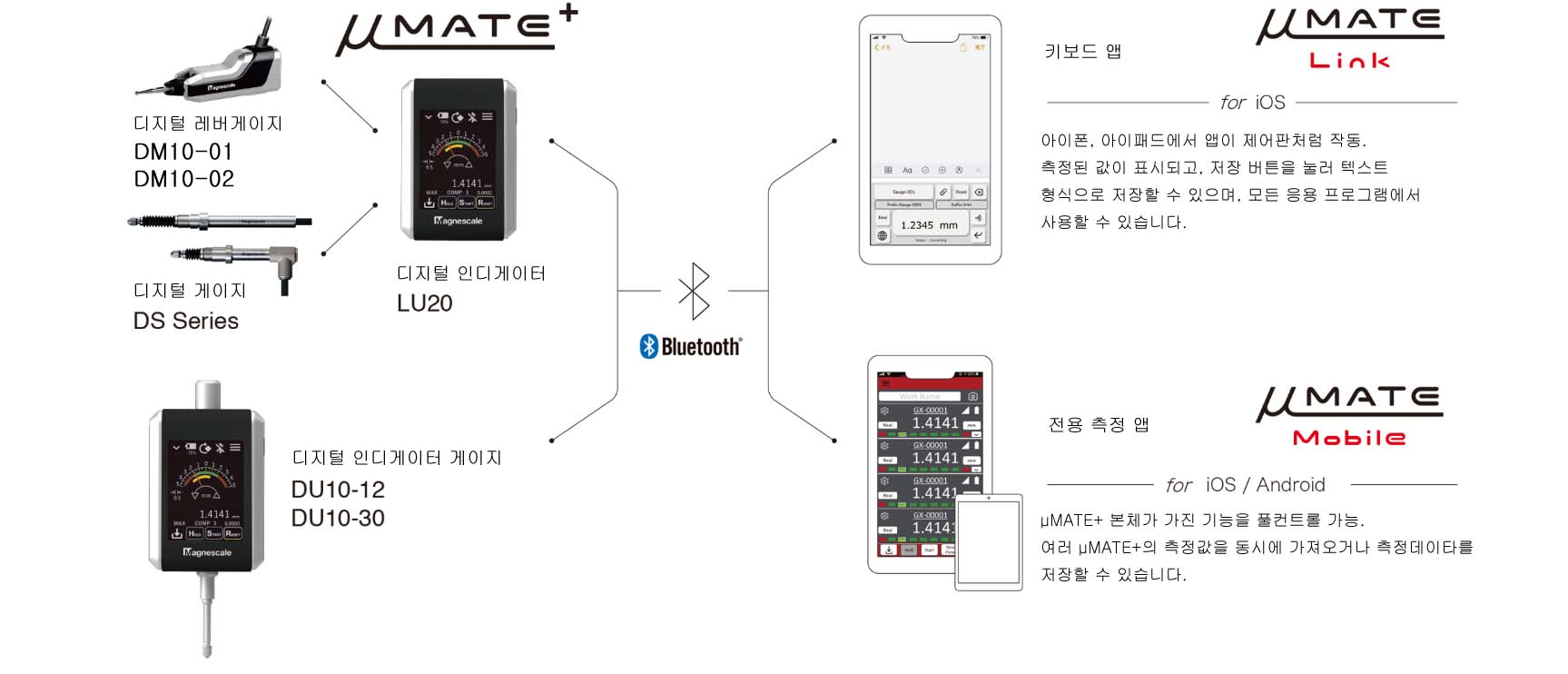

  • Bluetooth 연결을 통해 스마트폰 및 태블릿의 전용 앱 연결
  • 간단한 구성으로 절대값 얻기
  • 제품 그룹에는 디지털 레버 게이지, 디지털 인디게이터, 디지털 인디게이터  게이지가 있습니다.
  • 분해능 0.1 µm, 정확도 1 µm, 반복성 0.5 µm

제품 사양

디지털 인디게이터
모델명 LU20
표시부 2.7인치 컬러 LCD 터치패널
입력/출력 케넥터 DM/DS 시리즈 연결부 : USB Type -A

전원 공급 장치/신호 인터페이스부 : USB Type-C
데이터 I/F 블루투스로 전송되는 데이터, 맞춤형 앱으로 제어되는 본체 MicroSD 카드 슬롯
측정 데이터는 상용 MicroSD 카드에 저장할 수 있습니다.
주요기능 디스플레이 화면 디지털 숫자 표시, 아날로그 미터 표시(바늘모드), 막대 그래프 표시, 실시간 차트 모드, 간단한 원 측정
측정 기능 전류, 최대, 최소, 피크 투 피크, 데이터 홀드, 디스플레이 해상도 전환(디지털, 아날로그), 비교기 기능
기타 키 잠금, 디스플레이 회전
소비 전력 1W  이하
전원공급장치 USB Type-C 커넥터(충전)를 통해 공급되는 전용 리튬 이온 충전식 배터리로 전원 공급
작동 온도 범위 0 ℃ ~ 40 ℃
저장 온도 범위 -10 ℃ ~ 60 ℃
외형 치수 64 (W) × 40 (D) × 91 (H) mm
액세서리 AC 어댑터, USB 케이블(Type-A ⇔ Type-C 1.2m), 고정 스탠드, 사용 설명서, 전용 리튬 이온 충전식 배터리×2개(고객 교체 가능), 액정 보호기
디지털 레버 게이지
모델명 DM10-01 / DM10-02
측정 범위 1 mm / 2 mm
측정자 길이 11 mm / 41 mm
분해능 0.1 µm / 0.2 µm
정밀도 1 µm / 2 µm
케이블 길이 200 mm (연장 케이블 사용 가능)
작동 온도 범위 0 ℃ ~ 40 ℃
저장 온도 범위 -10 ℃ ~ 60 ℃
통신 방식 USB2.0(Type-A 커넥터)
외형 치수 68 (W) × 18 (D) × 25 (H) mm
무게 75 g
디지털  인디게이터 게이지
모델명 DU10-12/DU10-30
측정 범위 12 mm/30 mm
분해능 0.1 µm/0.5 µm
정밀도 1 µm/1.5 µm
표시부 2.7인치 컬러 LCD 터치패널
입력/출력 커넥터 전원 공급 장치 및 신호 인터페이스 : USB Type-C
데이터 I/F 블루투스를 통한 데이터 전송, 전용 앱에서 본체 제어 microSD 카드 슬롯이 장착되어 있어 시중에서 판매되는 microSD 카드에 측정 데이터를 저장할 수 있습니다.
주요 기능 디스플레이 화면 디지털 숫자 표시, 아날로그 미터 표시(바늘모드), 막대 그래프 표시, 실시간 차트 모드, 간단한 원 측정
측정 기능 전류, 최대, 최소, 피크 투 피크, 데이터 홀드, 디스플레이 해상도 전환(디지털, 아날로그), 비교기 기능
기타 키 잠금, 디스플레이 회전
소비 전력 5W 이하
전원공급장치 USB Type-C 커넥터(충전)를 통해 공급되는 전용 리튬 이온 충전식 배터리로 전원 공급
작동 온도 범위 0 ℃ ~ 40 ℃
저장 온도 범위 -10 ℃ ~ 60 ℃
외형 치수 64 (W) × 49 (D) × 156 (H) mm
액세서리 사용 설명서, 전용 리튬 이온 충전식 배터리 × 2개(교체 가능)
고속, 고정밀 측정을 위한 두가지 새로운 기술

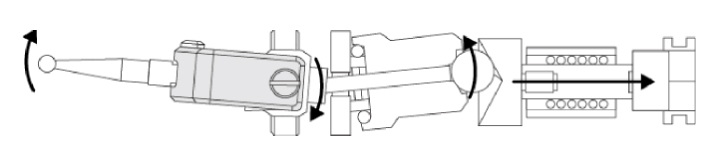

    AL 링크 메커니즘 (Arc-to-linear 메커니즘)

  • 원호 운동을 직선 운동으로 변환하는 새로운 가동기구를 신규개발하여 기존 레버형 게이지에서 흔히 나타나는  백래시를 제거하고 리턴오차를 줄였습니다.

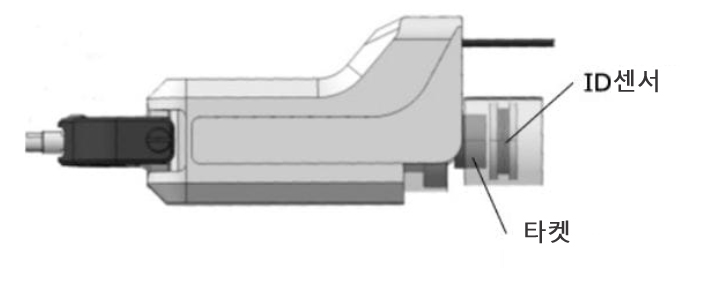

 ID 센서(인덕턴스-디지털 변환센서)

  • 위치 검출에 인덕턴스 값을 계측하는 센서를 채택하였습니다.
    변화하는 주파수를 이동량으로 검출합니다.
    심플한 구조로 앱솔루트 값을 검출하기 위해 측정자의 위치를 표시기에서 시각적으로 파악할수 있어
    오버레인지 등의 확인이 용이해 졌습니다.
