X-T200F
XJC
,
계측장비
,
신호 변환기
,
로드셀/토크/변위용
아날로그 출력 : 0-10V, ±10V, 4-10mA, 1-10V
디지털출력 : RS-232C, RS-485
프로토콜 : MODBUS-RTU, TC-ASCII
디지털출력 : RS-232C, RS-485
프로토콜 : MODBUS-RTU, TC-ASCII
카탈로그 메뉴얼 도면
Product Details
X-T200F Transmitter(신호변환기)

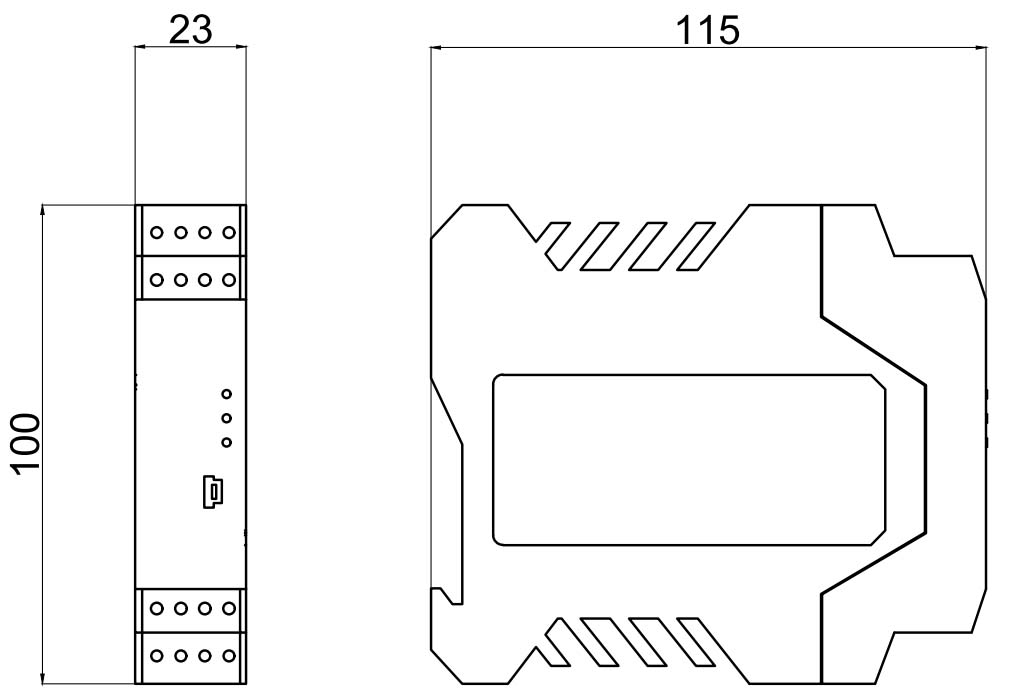

■ 외형 치수
■ 모델 형식
- 아날로그 입.출력 : CH-1/CH-2
- 접점 입.출력 : CH-2/CH-2
- RESET : 접점 입력, clear command, 전원 ON 시 자동 ZERO
- 아날로그 출력 : 0-10V, ±10V, 4-10mA, 1-10V
- 디지털 출력 : RS-232C, RS-485
- 프로토콜 : MODBUS-RTU, TC-ASCII
| 공급전원 | DC24V/5W |
| 센서 공급전원 | 5VDC, 200mA |
| 입력 신호 범위 | 0-20mV |
| 비선형성 | 0.01% F.S. |
| 정밀도 | 0.5% F.S. |
| AD 분해능 | 24 bit |
| 샘플링 속도 | 600-4800 Times/Sec. |
| 신호 변환 속도 | =Sampling rate |
| 접점 출력 타입&용량 | NPN/PNP, 500mA |
| 접점 입력 타입 | NPN |
■ 모델 형식
| 모델 | 입력신호 | 정밀도 | 전원 | 출력 신호 | 추가 주문사양 |
| X-T200F | M : mv DM double : mv |
B : 0.05% D : 0.1%-0.5% |
D : 24VDC | R2 : RS232 R4 : RS485 V : 0-10V OR ±10V A : 4-20mA V2 : double 0-10V OR ±10V |
Y / N |
