TSS-5X-3
JAPAN SENSOR
,
계측장비
,
환경계측기
,
방사율측정기

상온에서 방사율을 쉽게 측정
디지털 방식 표시, 조작이 쉬움
초정밀 프로브타입, 헤드분리형
디지털 방식 표시, 조작이 쉬움
초정밀 프로브타입, 헤드분리형
카탈로그 메뉴얼 도면
Product Details
방사율 측정기 TSS-5X-3
- TSS-5X-3 방사율 측정기를 사용하면 상온에서 Mr./Ms. 의 방사율을 쉽게 측정할수 있습니다.
- 방사율 값은 읽기 쉬운 디지털 방식으로 표시되며 조작이 쉽습니다.
- 우주, 반도체, 원자력등연구개발에서대량생산라인에 이르기까지 널리 사용됩니다.
사양 |
모델 | TSS-5X-3 |
측정 방식 | 적외선 검출을 통한 반사 에너지 측정 방식 |
측정 파장 | 2 ~ 22μm |
측정 범위 | 방사율 : 0.00 ~ 1.00 |
정밀도 정격 | 전체 스케일의 ±1% |
측정 면적 | Ø15 mm |
측정 거리 | 12 mm(검출 헤드 다리 기둥에 의한 고정 방법) |
시료 온도 | 10 ~ 40°C(실온) |
측정값 표시 | LED 디지털 표시(소수 2자리까지 표시) |
출력 | 0~0.1V, 0~1V, 풀 스케일 |
사용온도 및 습도범위 | 10-45°C • 35-85°C |
전원 & 전력 | AC100-240V, 50/60Hz, 30W ※전원 케이블은 포함되어 있지 않습니다. 사양에 맞는 전원게이블을 선택하세요. |
치수 & 질량 | 검출 헤드부 : Ø51×137Lmm, 0.6kg(3000Lmm 로봇 케이블 포함) 계측부 : 156H×306W×230Dmm(고무발 손잡이 등 제외) 5.0kg |
액세서리 | 방사율 기준편 보관상자 : 84H×238W×185Dmm, 1.1kg 방사율 기준편 : 0.06(거울면), 0.97(흑체) 각 1개 |

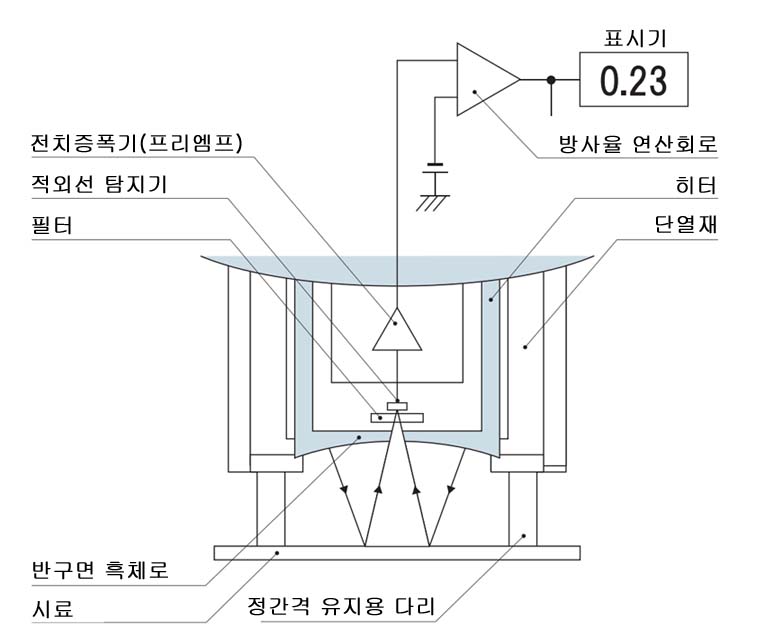

측정원리 |

- 적외선은 시료에서 반사되며, 그중 일부는 반구면 흑체로의 작은 구멍에서 입사합니다.
- 검출 소자는 그 에너지를 일정 비율로 검출합니다.
측정 동영상 |
1. 헤드를 경면 기준편(방사율=0.06)에 대고, 디지털 미터 지시값이 0.06이 되도록 오프셋 조정 다이얼을 조정합니다.
2. 헤드를 흑체 기준편(방사율=0.97)에 대고, 디지털 미터 지시값이 0.97이 되도록 게인 조정 다이얼을 조정합니다.
3. 1과 2의 조작을 다이얼 조정이 필요 없게 될 때까지 반복합니다.
방사율 측정기 TSS-5X로 방사율을 측정하고자 하는 샘플에 헤드를 대고 디지털 미터 지시값을 읽습니다.
이때 표시되는 것이 측정된 방사율입니다.
표시된 방사율을 기록하여 3회~5회 반복 평균값을 내고 확인합니다.
